Редукторы цилиндрические горизонтальные двухступенчатые. Тип Ц2У-315Н,355Н,400Н
Назначение:
Цилиндрические двухступенчатые редукторы серии Ц2У-315...400Н с горизонтальным относительным расположением валов, передают крутящий момент при помощи зубчатой передачи Новикова. Редукторы выполнены в виде самостоятельных агрегатов и являются приводами общего назначения. Они предназначены для повышения крутящего момента и уменьшения частоты вращения различных механизмов и машин.
Условия применения:
- Продолжительность работы: длительная (без перерывов, до 24 часов /сутки), с периодическими кратковременными остановками;
- Направление вращения валов - в обе стороны;
- Максимальная частота вращения входного вала 1500 об./мин.;
- Надежная продолжительная работа в атмосферах типов I и II согласно ГОСТ 15150-69 при максимальной запыленности воздуха 10 мг/м3;
- Различные климатические исполнения: У1, У2, УЗ, УХЛ4, Т1,Т2, ТЗ и О4 согласно ГОСТ 15150 - 69.

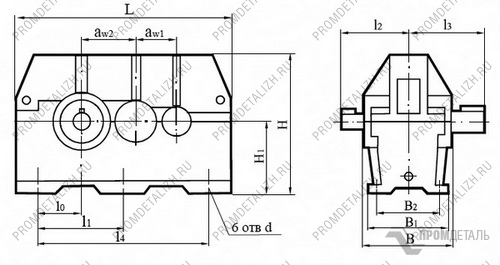

Габаритные размеры
| Типоразмер редуктора | L | l0 | l1 | l2 | l3 | l4 | B | B1 | B2 | H | H1 | d | dw2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ц2У-315Н | 1040 | 215 | 370 | 300 | 420 | 740 | 395 | 340 | 260 | 685 | 335 | 28 | 315 |
| Ц2У-355Н | 1160 | 250 | 425 | 320 | 440 | 850 | 435 | 360 | 280 | 740 | 375 | 28 | 355 |
| Ц2У-400Н | 1300 | 280 | 475 | 380 | 500 | 950 | 475 | 420 | 330 | 835 | 425 | 35 | 400 |
Технические характеристики
Типоразмер редуктора |
Ц2У-315H |
Ц2У-355H |
Ц2У-400H |
||
|---|---|---|---|---|---|
Номинальное передаточное число |
8; 10; 12.5; 16; 20; 25; 31,5; 40; 50 |
||||
|
Номинальный крутящий момент, Н*м |
min/max |
7500/8700 |
14000/14000 |
14600/16300 |
|
|
Номинальная радиальная нагрузка на валу, Н |
входном |
min/max |
22400/22400 |
40000/40000 |
31500/31500 |
|
выходном |
min/max |
2000/4000 |
3150/5600 |
3150/7100 |
|
КПД, % |
98 |
||||
Масса, кг, не более |
510 |
700 |
930 |
||
Размеры входных и выходных концов валов
-конического
|
Тип |
d |
dl |
l |
ll |
b |
L |
t |
|---|---|---|---|---|---|---|---|
|
входного вала |
|||||||
|
Ц2У-315Н |
50 |
45,9 |
110 |
82 |
12 |
300 |
48,9 |
|
Ц2У-355Н |
55 |
50,9 |
110 |
82 |
14 |
320 |
54,4 |
|
Ц2У-400Н |
60 |
54,75 |
140 |
105 |
16 |
380 |
58.75 |
|
выходного вала |
|||||||
|
Ц2У-315Н |
110 |
101,75 |
210 |
165 |
25 |
420 |
106,75 |
|
Ц2У-355Н |
125 |
116,75 |
210 |
165 |
28 |
440 |
122,75 |
|
Ц2У-400Н |
140 |
130 |
250 |
200 |
32 |
500 |
137 |
- цилиндрического
|
Тип |
d |
t |
b |
l |
|---|---|---|---|---|
|
входного вала |
||||
|
Ц2У-315Н |
50k6 |
53,5 |
14 |
110 |
|
Ц2У-355Н |
55k6 |
59 |
16 |
110 |
|
Ц2У-400Н |
60m6 |
64 |
18 |
140 |
|
выходного вала |
||||
|
Ц2У-315Н |
110m6 |
116 |
28 |
210 |
|
Ц2У-355Н |
125m6 |
132 |
32 |
210 |
|
Ц2У-400Н |
140m6 |
148 |
36 |
250 |
Размеры концов выходного вала в виде части зубчатой муфты
|
Тип |
m |
z |
d |
d1 |
B |
k |
L |
b |
|---|---|---|---|---|---|---|---|---|
|
Ц2У-315Н...M |
6 |
40 |
110F8 |
130 |
65 |
25 |
250 |
30 |
| Ц2У-355Н...M |
7 |
40 |
110F8 |
130 |
65 |
30 |
280 |
35 |
| 6 | 56 | 170F8 | 200 | 68 | 32 | 290 | 40 | |
| Ц2У-400Н...M |
8 |
40 |
150F8 |
180 |
65 |
35 |
300 |
40 |
| 6 | 56 | 170F8 | 200 | 85 | 32 | 303 | 40 |
Размеры концов выходного вала при подключении приборов и автоматики
|
Тип |
d1 |
d2 |
d3 |
d4 |
l |
|---|---|---|---|---|---|
|
Ц2У-315Н |
110h10 |
75h8 |
55 |
M8 |
5 |
| Ц2У-355Н | 130h10 | 75h8 | |||
| Ц2У-400Н | 140h10 | 75h8 |
Пример условного обозначения при заказе
Редуктор Ц2У 315Н-25-12 Ц У2, где:
- Ц2У– цилиндрический двухступенчатый редуктор;
- 315– межосевое расстояние тихоходной ступени, мм;
- 25– номинальное передаточное число;
- 12– вариант сборки;
- Ц– цилиндрический конец тихоходного вала (К-конический, М - муфтовый);
- У– климатическое исполнение;
- 2– категория размещения.
