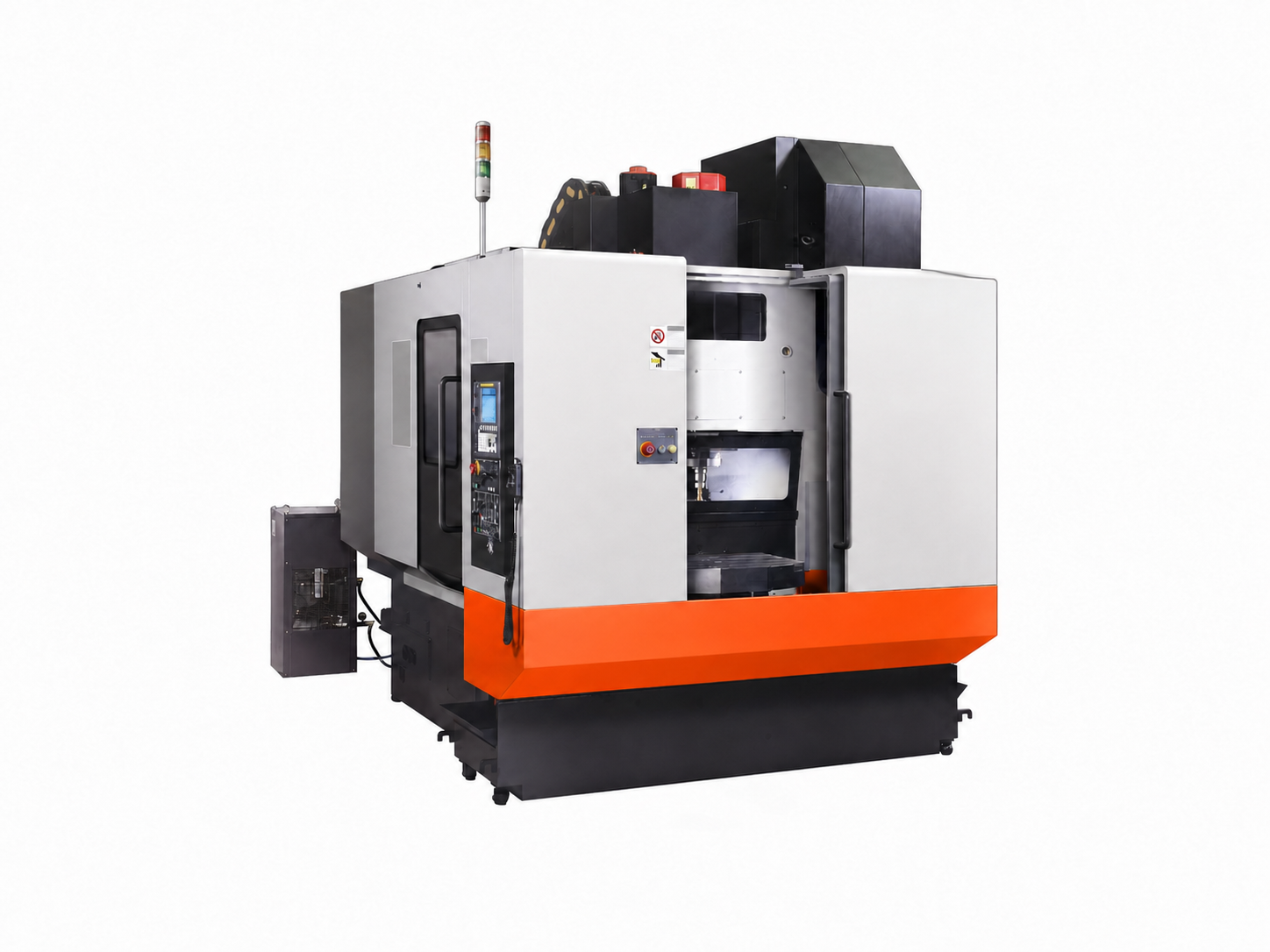

Вертикальный обрабатывающий центр VMPC 850
Цена по запросу
Двухпаллетный центр VMPC 850 отличается более компактными столами 720 × 400 мм и повышенной подачей резания; ход X составляет 800 мм, шпиндель развивает 10000 об/мин.
Описание
VMPC 850 использует две паллеты, чтобы совмещать обработку с установкой следующей заготовки. Эта версия выделяется более компактными столами 720 × 400 мм и повышенной подачей резания, при этом рабочие ходы составляют 800 × 500 × 450 мм.
Смена столов занимает 10 с, каждая паллета рассчитана на 200 кг. Шпиндель BT40 мощностью 7,5/11 кВт работает до 10000 об/мин, а магазин на 24 позиции поддерживает автоматизированный производственный цикл.
Технические характеристики
| Ход по оси X | 800 мм |
|---|---|
| Ход по оси Y | 500 мм |
| Ход по оси Z | 450 мм |
| Расстояние от стола до торца шпинделя | 120–570 мм |
| Расстояние от центра шпинделя до колонны | 615 мм |
| Максимальная подача резания | 30/30/25 м/мин |
| Ускоренные подачи на осях X/Y/Z | 48/48/48 м/мин |
| Тип торца шпинделя | BT40 |
| Мощность шпинделя | 7,5/11 кВт |
| Макс. скорость вращения шпинделя | 10000 об/мин |
| Момент шпинделя | 35,8/70 Н·м |
| Количество паллет | 2 шт. |
| Размеры рабочего стола | 720×400 мм |
| Макс. нагрузка на стол | 200 кг |
| Время смены столов | 10 с |
| Количество инструментов | 24 шт. |
| Макс. диаметр инструмента | 80/120 мм |
| Макс. длина инструмента | 300 мм |
| Макс. масса инструмента | 8 кг |
| Время смены инструмента | 2,2 с |
| Точность позиционирования | 0,005 мм |
| Точность повторяемости | 0,002 мм |
| Длина | 3933 мм |
| Ширина | 2500 мм |
| Высота | 2558 мм |
| Масса | 6800 кг |
Подробные характеристики
| Ход по оси X | 800 мм |
| Ход по оси Y | 500 мм |
| Ход по оси Z | 450 мм |
| Расстояние от стола до торца шпинделя | 120–570 мм |
| Расстояние от центра шпинделя до колонны | 615 мм |
| Максимальная подача резания | 30/30/25 м/мин |
| Ускоренные подачи на осях X/Y/Z | 48/48/48 м/мин |
| Тип торца шпинделя | BT40 |
| Мощность шпинделя | 7,5/11 кВт |
| Макс. скорость вращения шпинделя | 10000 об/мин |
| Момент шпинделя | 35,8/70 Н·м |
| Количество паллет | 2 шт. |
| Размеры рабочего стола | 720×400 мм |
| Макс. нагрузка на стол | 200 кг |
| Время смены столов | 10 с |
| Количество инструментов | 24 шт. |
| Макс. диаметр инструмента | 80/120 мм |
| Макс. длина инструмента | 300 мм |
| Макс. масса инструмента | 8 кг |
| Время смены инструмента | 2,2 с |
| Точность позиционирования | 0,005 мм |
| Точность повторяемости | 0,002 мм |
| Длина | 3933 мм |
| Ширина | 2500 мм |
| Высота | 2558 мм |
| Масса | 6800 кг |
Запросить предложение
Уточнить цену и комплектацию: info@promdetalizh.ru.
