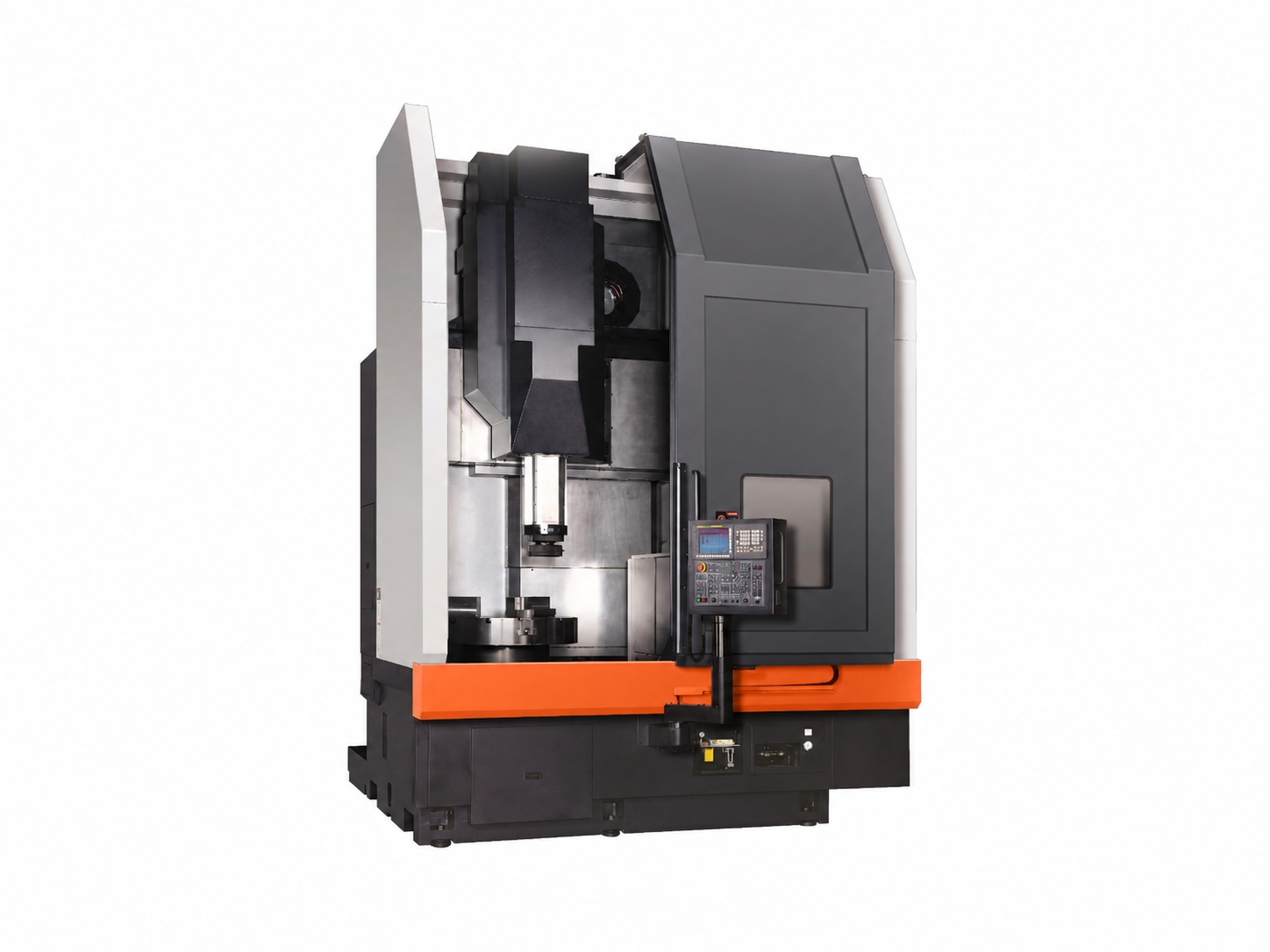

Вертикальный токарный обрабатывающий центр VT 200MS
Цена по запросу
Характерная конфигурация исполнения VT 200MS — двухшпиндельная обработка приводным инструментом по оси C. Её рабочий диапазон характеризуют макс. диаметр обработки — 250 мм, макс. высота заготовки — 400 мм, макс. скорость шпинделя — 3600 об/мин.
Описание
Характерная конфигурация исполнения VT 200MS — двухшпиндельная обработка приводным инструментом по оси C. Её рабочий диапазон характеризуют макс. диаметр обработки — 250 мм, макс. высота заготовки — 400 мм, макс. скорость шпинделя — 3600 об/мин.
Компоновка помогает объединить требуемые операции и сократить число переустановок заготовки. Для размещения оборудования следует учитывать следующие параметры: длина — 1720 мм, ширина — 1650 мм, высота — 2510 мм, масса — 3700 кг.
Технические характеристики
| Максимальный диаметр вращения | 360 мм |
|---|---|
| Макс. диаметр обработки | 250 мм |
| Макс. высота заготовки | 400 мм |
| Макс. вес заготовки | 100 кг |
| Диаметр отверстия шпинделя | 66 мм |
| Тип торца шпинделя | A2-8 |
| Размер патрона | 8 дюйм |
| Макс. скорость шпинделя | 3600 об/мин |
| Мощность шпинделя | 7,5 кВт |
| Ход по оси X1, X2 | -250+250 мм |
| Ход по оси Z1, Z2 | 410 мм |
| Ускоренный ход на оси X/Z/T | 18/18 м/мин |
| Кол-во позиций в револьверной голове | 8 шт. |
| Сечение проходного резца | 25*25 мм |
| Сечение расточного резца | 40 мм |
| Скорость вращения приводного инструмента | 3000 об/мин |
| Мощность приводного инструмента | 3,6 кВт |
| Точность позиционирования на оси X/Z | 0,01 мм |
| Точность повторяемости на оси X/Z | 0,005 мм |
| Длина | 1720 мм |
| Ширина | 1650 мм |
| Высота | 2510 мм |
| Масса | 3700 кг |
Подробные характеристики
| Максимальный диаметр вращения | 360 мм |
| Макс. диаметр обработки | 250 мм |
| Макс. высота заготовки | 400 мм |
| Макс. вес заготовки | 100 кг |
| Диаметр отверстия шпинделя | 66 мм |
| Тип торца шпинделя | A2-8 |
| Размер патрона | 8 дюйм |
| Макс. скорость шпинделя | 3600 об/мин |
| Мощность шпинделя | 7,5 кВт |
| Ход по оси X1, X2 | -250+250 мм |
| Ход по оси Z1, Z2 | 410 мм |
| Ускоренный ход на оси X/Z/T | 18/18 м/мин |
| Кол-во позиций в револьверной голове | 8 шт. |
| Сечение проходного резца | 25*25 мм |
| Сечение расточного резца | 40 мм |
| Скорость вращения приводного инструмента | 3000 об/мин |
| Мощность приводного инструмента | 3,6 кВт |
| Точность позиционирования на оси X/Z | 0,01 мм |
| Точность повторяемости на оси X/Z | 0,005 мм |
| Длина | 1720 мм |
| Ширина | 1650 мм |
| Высота | 2510 мм |
| Масса | 3700 кг |
