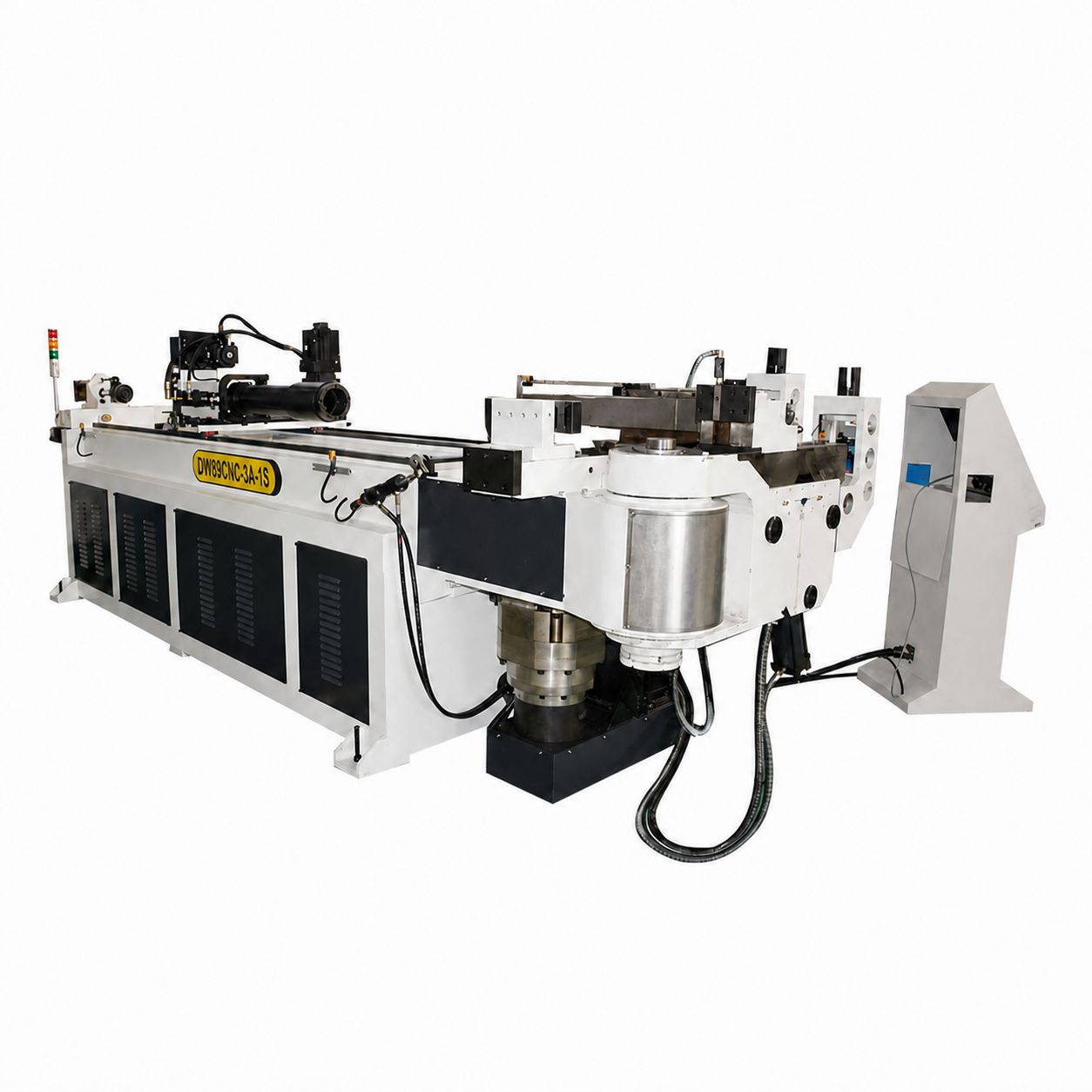

Трёхосевой сервотрубогиб тяжёлого класса DW89CNC-3A-1S
Цена по запросу
Автоматический станок для толстостенной трубы до Ø89 × 8 мм с радиусом 360 мм и сервогибкой мощностью 15 кВт.
Описание
DW89CNC-3A-1S предназначен для силовых трубных деталей, где требуется сочетать значительное сечение с программируемой подачей и поворотом. Трёхосевая сервосхема формирует пространственную геометрию без ручной разметки и подходит для повторяющихся рам и инженерных секций.
Длина подачи составляет 3100 мм, максимальный угол — 190°, скорость гибки — до 30°/с. Гидросистема работает при давлении до 14 МПа, память хранит 1000 программ, а масса станка 5500 кг соответствует нагрузкам при обработке трубы Ø89 × 8 мм.
Технические характеристики
| Максимальная гибочная способность | Ø89 × 8 мм |
|---|---|
| Максимальный радиус гиба | 360 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 3100 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 30°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | сервоприводный |
| Мощность сервопривода гибки | 15 кВт |
| Мощность сервопривода поворота | 1,5 кВт |
| Мощность сервопривода подачи | 2 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 14 МПа |
| Масса станка | 5500 кг |
| Габариты | 5650 × 1350 × 1450 мм |
Подробные характеристики
| Максимальная гибочная способность | Ø89 × 8 мм |
| Максимальный радиус гиба | 360 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 3100 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 30°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | сервоприводный |
| Мощность сервопривода гибки | 15 кВт |
| Мощность сервопривода поворота | 1,5 кВт |
| Мощность сервопривода подачи | 2 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 14 МПа |
| Масса станка | 5500 кг |
| Габариты | 5650 × 1350 × 1450 мм |
Запросить предложение
Уточнить цену и комплектацию: info@promdetalizh.ru.
