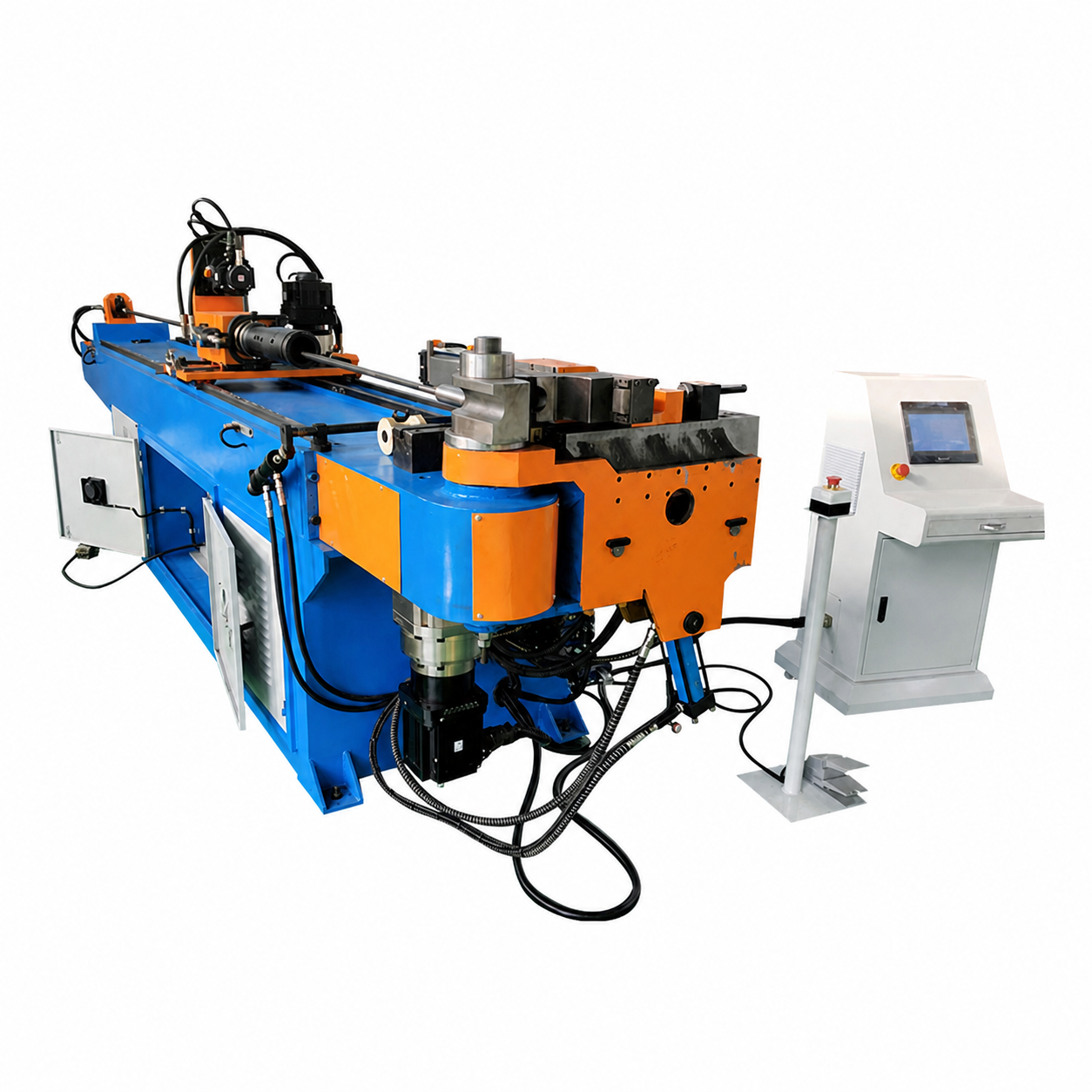

Трёхосевой сервотрубогиб DW63CNC-3A-1S
Цена по запросу
Одноуровневый CNC-автомат для трубы до Ø63 × 4 мм, радиуса 300 мм и подачи длиной до 2900 мм.
Описание
DW63CNC-3A-1S рассчитан на средние и крупные трубные детали с постоянным комплектом оснастки. Сервопривод гибки мощностью 7,5 кВт работает совместно с отдельными приводами подачи и поворота, обеспечивая программируемый пространственный контур.
Скорость гибки достигает 85°/с, диапазон угла — 0–190°. Память на 1000 программ и ввод координат Y, B, C удобны для повторных заказов; масса 3000 кг обеспечивает устойчивость при обработке трубы Ø63 × 4 мм.
Технические характеристики
| Максимальная гибочная способность | Ø63 × 4 мм |
|---|---|
| Максимальный радиус гиба | 300 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 2900 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 85°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | сервоприводный |
| Мощность сервопривода гибки | 7,5 кВт |
| Мощность сервопривода поворота | 0,75 кВт |
| Мощность сервопривода подачи | 1 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 12 МПа |
| Масса станка | 3000 кг |
| Габариты | 5000 × 1110 × 1300 мм |
Подробные характеристики
| Максимальная гибочная способность | Ø63 × 4 мм |
| Максимальный радиус гиба | 300 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 2900 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 85°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | сервоприводный |
| Мощность сервопривода гибки | 7,5 кВт |
| Мощность сервопривода поворота | 0,75 кВт |
| Мощность сервопривода подачи | 1 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 12 МПа |
| Масса станка | 3000 кг |
| Габариты | 5000 × 1110 × 1300 мм |
