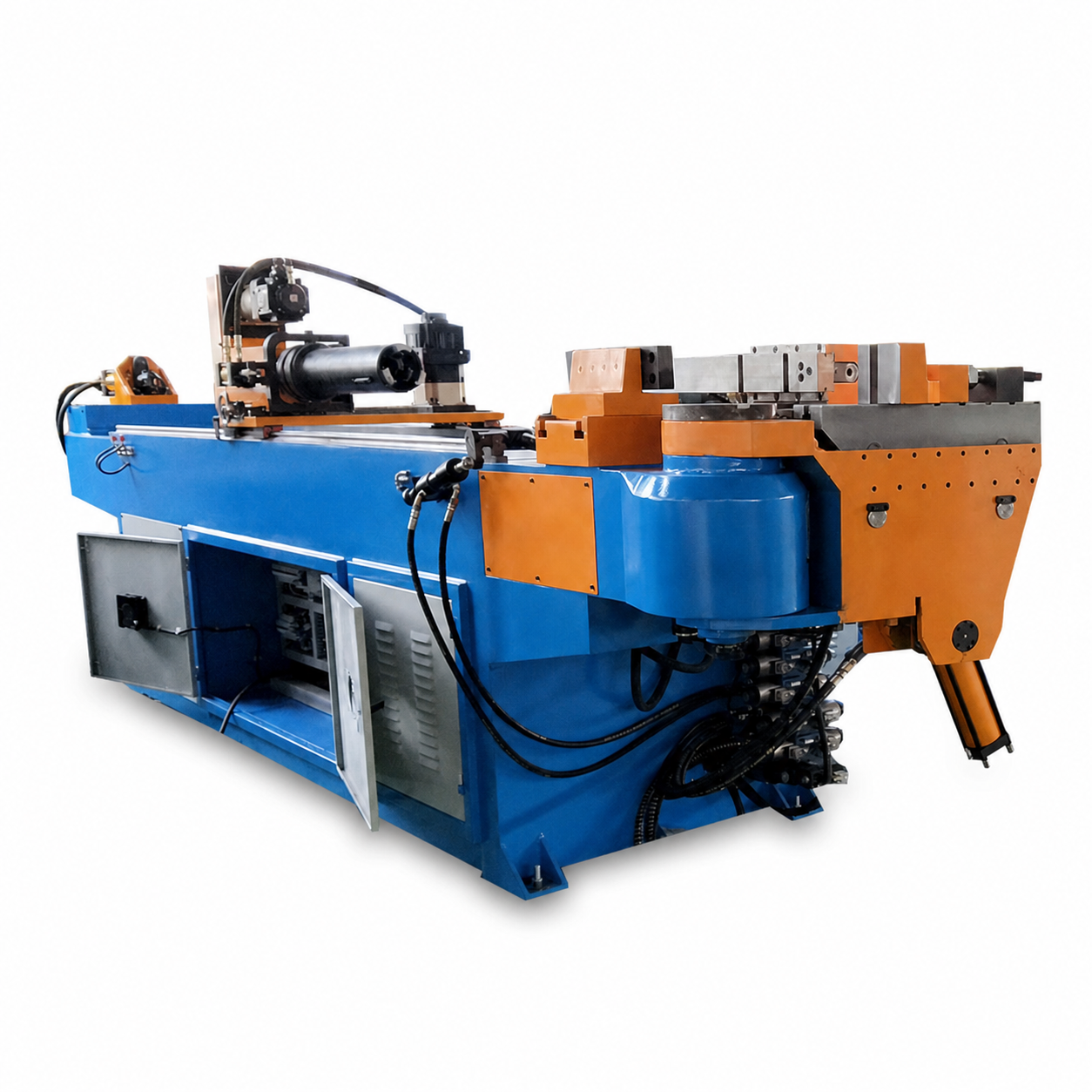

Двухосевой гидравлический трубогиб DW50CNC-2A-1S
Цена по запросу
CNC-модель с гидравлической гибкой для трубы до Ø50 × 3 мм, радиуса 250 мм и подачи 2600 мм.
Описание
DW50CNC-2A-1S предназначен для серийных деталей средней размерной группы с одним рабочим уровнем оснастки. Гидравлический узел выполняет гибку, а сервоприводы поворота и подачи задают положение трубы по программе, снижая вероятность накопления ошибки.
Максимальная скорость гибки составляет 85°/с при угле до 190°. Станок хранит 1000 программ, поддерживает прямую или зажимную подачу и заявляет дискретность 0,1 мм по линейному движению и 0,1° по угловым координатам.
Технические характеристики
| Максимальная гибочная способность | Ø50 × 3 мм |
|---|---|
| Максимальный радиус гиба | 250 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 2600 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 85°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | гидравлический |
| Мощность гидродвигателя | 5,5 кВт |
| Мощность сервопривода поворота | 0,75 кВт |
| Мощность сервопривода подачи | 1,5 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 12 МПа |
| Масса станка | 2500 кг |
| Габариты | 4900 × 1080 × 1280 мм |
Подробные характеристики
| Максимальная гибочная способность | Ø50 × 3 мм |
| Максимальный радиус гиба | 250 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 2600 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 85°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | гидравлический |
| Мощность гидродвигателя | 5,5 кВт |
| Мощность сервопривода поворота | 0,75 кВт |
| Мощность сервопривода подачи | 1,5 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 12 МПа |
| Масса станка | 2500 кг |
| Габариты | 4900 × 1080 × 1280 мм |
