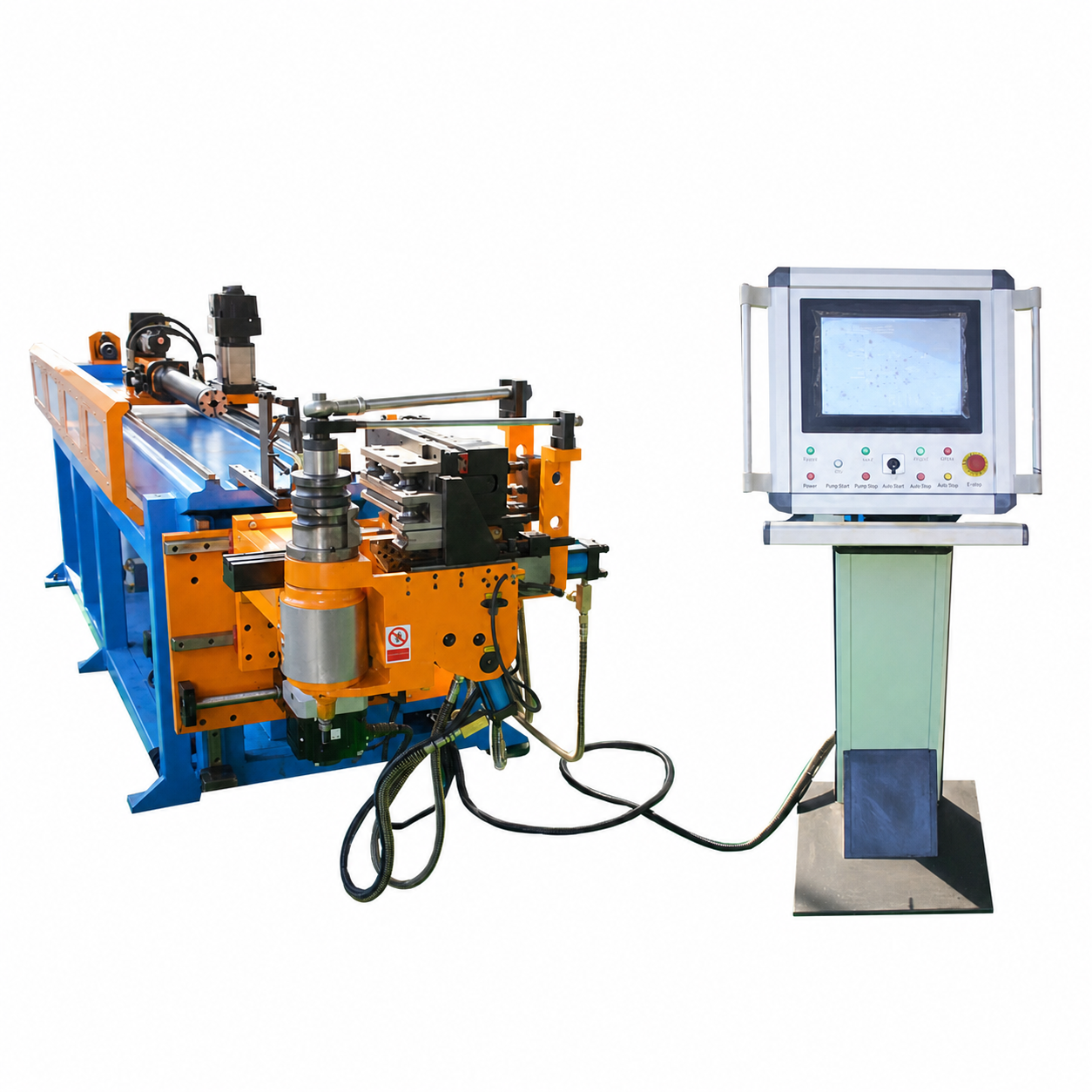

Пятиосевой высокоскоростной сервотрубогиб DW38CNC-5A-3S
Цена по запросу
Сервотрубогиб для Ø38 × 2 мм с пятью управляемыми осями, подачей 2200 мм и темпом гибки до 150°/с.
Описание
DW38CNC-5A-3S ориентирован на быстрое изготовление компактных деталей, в которых используются несколько радиусов или типов гиба. Пять управляемых осей сокращают ручные перестановки, а отдельные сервоприводы координируют подачу, поворот и перемещение матриц.
Максимальный радиус составляет 180 мм, диапазон угла — 0–190°. Система принимает координаты Y, B, C, сохраняет до 1000 программ и обеспечивает точность позиционирования 0,1 мм по подаче и 0,1° по угловым осям.
Технические характеристики
| Максимальная гибочная способность | Ø38 × 2 мм |
|---|---|
| Максимальный радиус гиба | 180 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 2200 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 150°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | сервоприводный |
| Мощность сервопривода гибки | 3 кВт |
| Мощность сервопривода проталкивания | 2 кВт |
| Мощность сервопривода поворота | 0,75 кВт |
| Мощность сервопривода подачи | 1 кВт |
| Мощность поперечного сервопривода матриц | 1 кВт |
| Мощность вертикального сервопривода матриц | 2 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 12 МПа |
| Габариты | 3860 × 720 × 1230 мм |
| Масса станка | 1500 кг |
| Количество управляемых осей | 5 |
Подробные характеристики
| Максимальная гибочная способность | Ø38 × 2 мм |
| Максимальный радиус гиба | 180 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 2200 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 150°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | сервоприводный |
| Мощность сервопривода гибки | 3 кВт |
| Мощность сервопривода проталкивания | 2 кВт |
| Мощность сервопривода поворота | 0,75 кВт |
| Мощность сервопривода подачи | 1 кВт |
| Мощность поперечного сервопривода матриц | 1 кВт |
| Мощность вертикального сервопривода матриц | 2 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 12 МПа |
| Габариты | 3860 × 720 × 1230 мм |
| Масса станка | 1500 кг |
| Количество управляемых осей | 5 |
