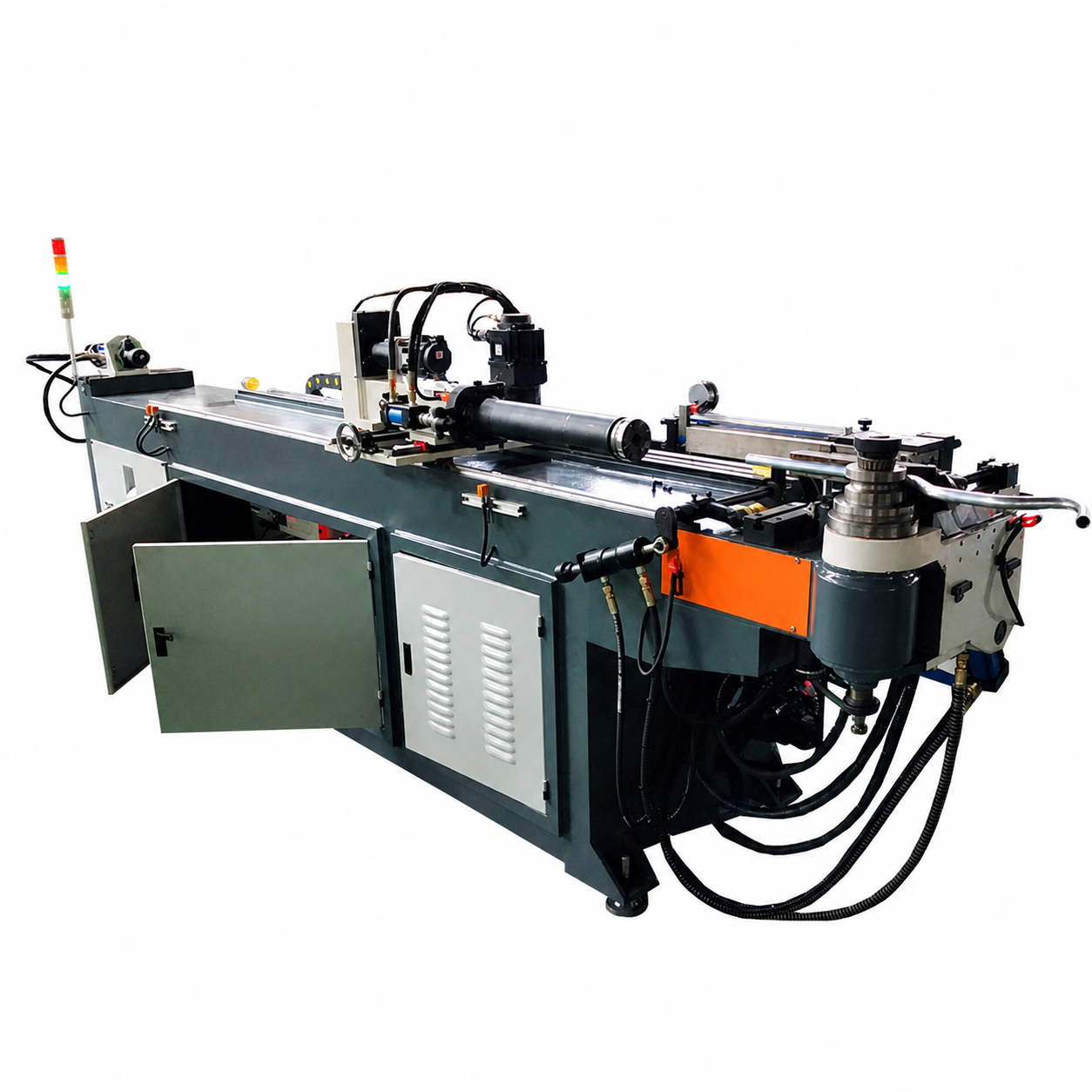

Двухосевой гидравлический трубогиб с ЧПУ DW38CNC-2A-1S
Цена по запросу
Быстрый гидравлический CNC-трубогиб для трубы до Ø38 × 2 мм, подачи 2200 мм и углов до 190°.
Описание
DW38CNC-2A-1S рассчитан на массовые детали с устойчивой последовательностью гибов и одним комплектом оснастки. Гидравлический гибочный узел развивает скорость до 150°/с, а сервоприводы подачи и поворота позиционируют заготовку по программе.
Рабочий диапазон охватывает трубу до Ø38 × 2 мм и максимальный радиус 180 мм. Система хранит до 1000 программ, принимает координаты Y, B, C и поддерживает прямую либо зажимную подачу; заявленная точность позиционирования составляет 0,1 мм по подаче и 0,1° по угловым движениям.
Технические характеристики
| Максимальная гибочная способность | Ø38 × 2 мм |
|---|---|
| Максимальный радиус гиба | 180 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 2200 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 150°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | гидравлический |
| Мощность гидродвигателя | 4 кВт |
| Мощность сервопривода поворота | 0,75 кВт |
| Мощность сервопривода подачи | 1 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 12 МПа |
| Масса станка | 1500 кг |
| Габариты | 3860 × 720 × 1230 мм |
Подробные характеристики
| Максимальная гибочная способность | Ø38 × 2 мм |
| Максимальный радиус гиба | 180 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 2200 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 150°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | гидравлический |
| Мощность гидродвигателя | 4 кВт |
| Мощность сервопривода поворота | 0,75 кВт |
| Мощность сервопривода подачи | 1 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 12 МПа |
| Масса станка | 1500 кг |
| Габариты | 3860 × 720 × 1230 мм |
Запросить предложение
Уточнить цену и комплектацию: info@promdetalizh.ru.
