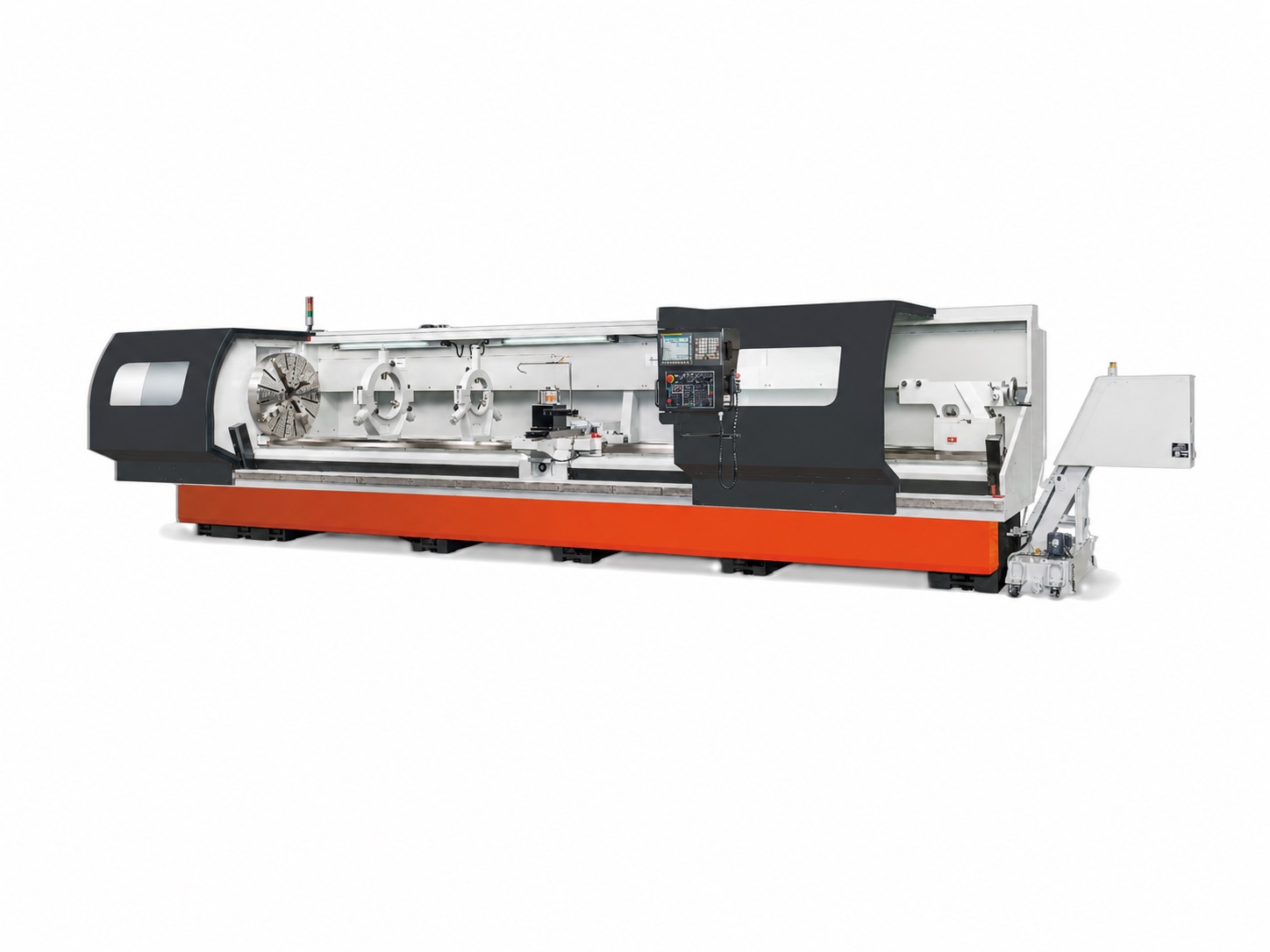

Токарный станок с ЧПУ на плоской станине FBL 1000
Цена по запросу
Рабочее назначение исполнения FBL 1000 — токарная обработка на жёсткой плоской станине. В заявленной комплектации предусмотрены макс. диаметр точения (4-позиционная резцедержка) — 1000 мм, макс. длина точения — 1000/1500/2000/3000/4000/5000/6000 мм, скорость вращения шпинделя — 10-800, 3 диапазона (опц. 17-800, 4 диапазона) об/мин.
Описание
Рабочее назначение исполнения FBL 1000 — токарная обработка на жёсткой плоской станине. В заявленной комплектации предусмотрены макс. диаметр точения (4-позиционная резцедержка) — 1000 мм, макс. длина точения — 1000/1500/2000/3000/4000/5000/6000 мм, скорость вращения шпинделя — 10-800, 3 диапазона (опц. 17-800, 4 диапазона) об/мин.
Конфигурация рассчитана на стабильную работу в пределах указанных паспортных характеристик. Для размещения оборудования следует учитывать следующие параметры: длина — 3500/4000/4500/5500/6500/7500/8500 мм, ширина — 2000 мм, высота — 2100 мм, масса — 5400/5800/6200/7000/7800/8600/9600 кг.
Технические характеристики
| Максимальный диаметр над станиной | 1000 мм |
|---|---|
| Максимальный диаметр над поперечными направляющими | 680 мм |
| Макс. диаметр точения (4-позиционная резцедержка) | 1000 мм |
| Макс. диаметр точения (6-позиционная револьверная голова) | 1000 мм |
| Макс. длина точения | 1000/1500/2000/3000/4000/5000/6000 мм |
| Ход по оси X | 520 мм |
| Ход по оси Z | 850/1350/1850/2850/3850/4850/5850 мм |
| Ускоренный ход по оси X/Z | 4000/6000 мм/мин |
| Отверстие в шпинделе | 100 мм |
| Тип торца шпинделя | C11 (опц. D11/A2-11) |
| Сечение проходного резца | 40×40 мм |
| Скорость вращения шпинделя | 10-800, 3 диапазона (опц. 17-800, 4 диапазона) об/мин |
| Мощность шпинделя | 15 кВт |
| Конус шпинделя задней бабки | MT6 |
| Диаметр пиноли | 120 мм |
| Ход пиноли | 240 мм |
| Ширина станины | 600 мм |
| Длина | 3500/4000/4500/5500/6500/7500/8500 мм |
| Ширина | 2000 мм |
| Высота | 2100 мм |
| Масса | 5400/5800/6200/7000/7800/8600/9600 кг |
Подробные характеристики
| Максимальный диаметр над станиной | 1000 мм |
| Максимальный диаметр над поперечными направляющими | 680 мм |
| Макс. диаметр точения (4-позиционная резцедержка) | 1000 мм |
| Макс. диаметр точения (6-позиционная револьверная голова) | 1000 мм |
| Макс. длина точения | 1000/1500/2000/3000/4000/5000/6000 мм |
| Ход по оси X | 520 мм |
| Ход по оси Z | 850/1350/1850/2850/3850/4850/5850 мм |
| Ускоренный ход по оси X/Z | 4000/6000 мм/мин |
| Отверстие в шпинделе | 100 мм |
| Тип торца шпинделя | C11 (опц. D11/A2-11) |
| Сечение проходного резца | 40×40 мм |
| Скорость вращения шпинделя | 10-800, 3 диапазона (опц. 17-800, 4 диапазона) об/мин |
| Мощность шпинделя | 15 кВт |
| Конус шпинделя задней бабки | MT6 |
| Диаметр пиноли | 120 мм |
| Ход пиноли | 240 мм |
| Ширина станины | 600 мм |
| Длина | 3500/4000/4500/5500/6500/7500/8500 мм |
| Ширина | 2000 мм |
| Высота | 2100 мм |
| Масса | 5400/5800/6200/7000/7800/8600/9600 кг |
