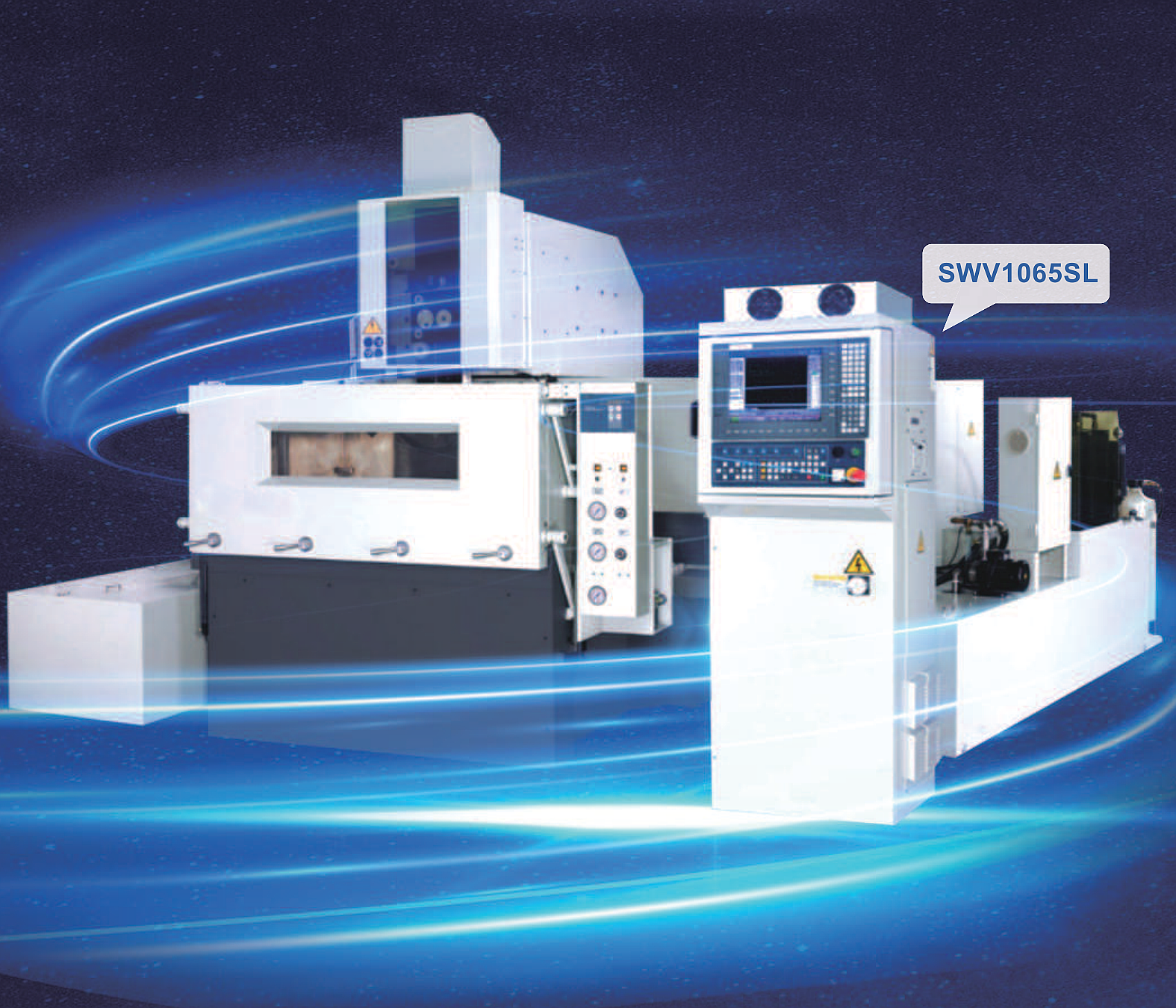

Проволочно-вырезной электроэрозионный станок RAMP SWV1065SL
Цена по запросу
Описание
Проволочно-вырезной электроэрозионный станок SWV1065SL предназначен для проволочно-вырезной электроэрозионной обработки токопроводящих материалов.
Станок применяют для изготовления пресс-форм, штампов, матриц, пуансонов и деталей со сложным контуром, где требуется высокая точность без значительного механического усилия на заготовку.
- резка сложных профилей и внутренних контуров
- стабильная обработка твердых и труднообрабатываемых материалов
- контроль траектории по программе ЧПУ
Подробные характеристики
| Макс. размер заготовки (Ш×Г×В) | 1240×900×495 |
|---|---|
| Ход стола X/Y/Z | 1000×600×500 |
| Макс. масса заготовки | 5000 |
| Макс. скорость подачи проволоки | 300 |
| Диаметр проволоки (стандарт) | Ø0.15–0.30 (стандарт Ø0.25) |
| Натяжение проволоки | 300–2500 |
| Макс. конусность | ±21°/150 мм |
| Система приводов | Линейный мотор по X/Y, серводвигатели по U/V/Z |
| Масса станка | 8500 |
| Силовая схема | Power MOSFET Transistor |
| Макс. выходной ток | 25 |
| Выбор тока | 10 |
| Время паузы | 50 |
| Ёмкость фильтра | 2700 |
| Фильтрующий элемент | Бумажный |
| Ионообменная смола | 30 л × 2 |
| Контроль качества воды | Авто |
| Контроль температуры жидкости | Авто |
| Ввод | Клавиатура, USB, LAN |
| Экран | 15″ LED |
| Система управления | 5-осевой CNC-контроллер |
| Количество управляемых осей | 5 |
| Единица задания | 0.001 |
| Макс. командное значение | ±9999.999 |
| Интерполяция | Линейная / круговая |
| Режим задания | Относительный / абсолютный |
| Управление скоростью резания | Servo/Constant Speed/Speed Limiting |
| Диапазон круговой коррекции | 0.001–9999.999 |
| Память режимов обработки | 1000–9999 |
| Макс. потребляемая мощность | 3 фазы 220 В / 20 кВА |
Комплектация
В базовую комплектацию входят:
- система ЧПУ
- генератор импульсов
- узел протяжки проволоки
- рабочая ванна и стол
- система фильтрации и подачи рабочей жидкости
- направляющие проволоки
- электрошкаф
- комплект эксплуатационной документации
Состав комплектации уточняется по техническому заданию и выбранной конфигурации станка.
