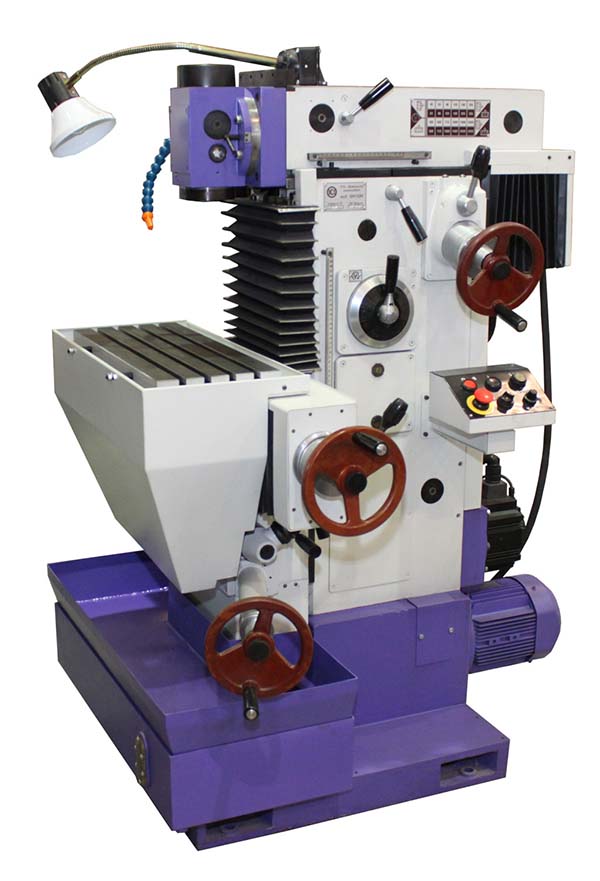

Универсальный фрезерный станок ВМ-130
По запросу
Универсальный фрезерный станок ВМ-130 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 250 х 630, Воткинск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Универсальный фрезерный станок ВМ-130: описание и характеристики
Универсальный фрезерный станок ВМ-130 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 250 х 630, Воткинск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | ВМ-130В | ВМ-131ВФ1 | ВМ-132 |
| Класс точности по ГОСТ 8-82 | В | В | В |
| Размеры рабочей поверхности горизонтального (углового) стола, мм | 250 х 630 | 250 х 630 | 250 х 630 |
| Размеры рабочей поверхности вертикального стола (основного), мм | 160 х 500 | 160 х 500 |
| Расстояние от оси горизонтального шпинделя до стола при ручном перемещении, мм | 60..360 | 60..360 | 60..360 |
| Максимальная нагрузка на стол (по центру), кг | 140 | 140 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 4 | 4 |
| Наибольшее продольное перемещение стола (по си X), мм | 250 | 250/ 245 | 250 |
| Наибольшее вертикальное перемещение стола (ручное/ от механической подачи) (по си Z), мм | 300 | 300/ 295 | 300 |
| Наибольшее поперечное перемещение вертикальной головки (по си Y), мм | 200 | 200 | 200 |
| Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм | 0,02 | 0,02 | 0,02 |
| Скорость быстрого продольного хода стола (по си X), мм/мин | 800 | 2400 |
| Скорость быстрого поперечного хода головки (по си Y), мм/мин | 800 | 2400 |
| Скорость быстрого вертикального хода стола (по си Z), мм/мин | 800 | 2400 |
| Число ступеней рабочих подач стола | 9 | Б/с | Б/с |
| Число ступеней рабочих подач шпиндельной бабки | 9 | Б/с | Б/с |
| Пределы продольных рабочих подач стола (по си X), мм/мин | 10..400 | 12..1250 | 12..1250 |
| Пределы поперечных рабочих подач шпиндельной бабки (по си Y), мм/мин | 10..400 | 12..1250 |
| Пределы вертикальных рабочих подач стола (по си Z), мм/мин | 10..400 | 12..1250 |
| Наибольшее усилие, допускаемое для продольной подачи (по оси X), (кгс) | 316 |
| Наибольшее усилие, допускаемое для поперечной подачи (по оси Y), (кгс) | 572 |
| Наибольшее усилие, допускаемое для вертикальной подачи (по оси Z), (кгс) | 498 |
| Частота вращения горизонтального шпинделя, об/мин | 45..2000 | 45..2000 | 45..2000 |
| Количество скоростей горизонтального шпинделя | 12 | 12 | 12 |
| Внутренний конус горизонтального шпинделя. | Морзе 4 | 40АТ5 | ISO 40 |
| Торможение шпинделя | есть | есть |
| Предохранение шпинделя от перегрузки (муфта) | есть | есть |
| Частота вращения шпинделя сверлильно-фрезерной поворотной головки, об/мин | 90..4000 | 90..4000 |
| Количество скоростей шпинделя сверлильно-фрезерной поворотной головки | 12 | 12 |
| Наибольшее перемещение гильзы (пиноли) вертикального шпинделя, мм | 60 |
| Механическая подача шпинделя сверлильно-фрезерной поворотной головки, мм/об | 0,05 |
| Расстояние от торца шпинделя сверлильно-фрезерной головки до стола, мм | 335 |
| Внутренний конус шпинделя сверлильно-фрезерной головки. | Морзе 2 |
| Частота вращения шпинделя фрезерно-расточной поворотной головки, об/мин | 45..2000 | 45..2000 |
| Количество скоростей шпинделя фрезерно-расточной поворотной головки | 12 | 12 |
| Расстояние от торца шпинделя фрезерно-расточной головки до стола, мм | 330 |
| Угол поворота фрезерно-расточной головки в вертикальной плоскости, мм | ±90° | ±45° | ±45° |
| Внутренний конус шпинделя фрезерно-расточной поворотной головки. | Морзе 4 | 40АТ5 | ISO 40 |
| Количество электродвигателей на станке | 2 | 3 | 3 |
| Электродвигатель привода главного движения, кВт (об/мин) | 2,2 | 3,0 (1430) | 3,0 (1430) |
| Электродвигатель привода подач, Н • м | — | 14 |
| Электродвигатель насоса охлаждающей жидкости, кВт | 0,12 (2800) | 0,12 (2800) | 0,12 (2800) |
| Габариты станка (длина ширина высота), мм | 1400 х 1000 х 1720 | 1380 х 1700 х 1820 | 1400 х 1100 х 1720 |
| Масса станка, кг | 930 | 1040 | 980 |
