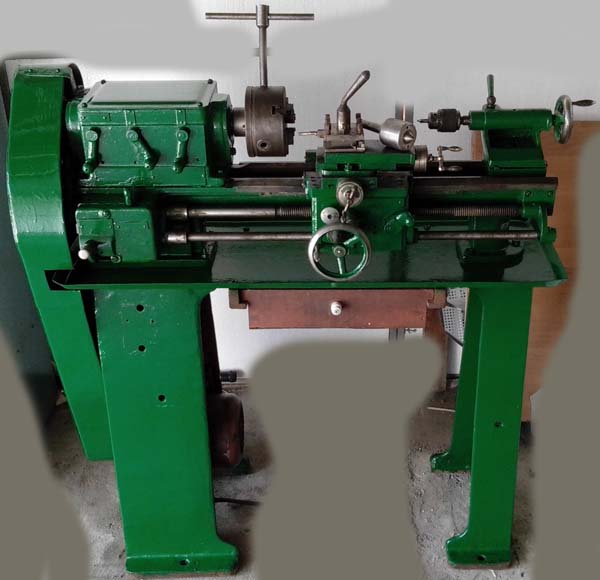

Настольный токарный станок ТВШ-3
По запросу
Настольный токарный станок ТВШ-3 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 100. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Настольный токарный станок ТВШ-3: описание и характеристики
Настольный токарный станок ТВШ-3 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 100.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | ТВ-4 | ТВШ-3 |
| Класс точности | Н |
| Наибольший диаметр заготовки над станиной, мм | 200 | 200 |
| Наибольший диаметр заготовки над суппортом, мм | 125 |
| Высота центров над плоскими направляющими станины, мм | 108 | 100 |
| Наибольшая длина заготовки в центрах (РМЦ), мм | 350 | 350 |
| Наибольшая длина обтачивания, мм | 300 | 350 |
| Наибольшая высота держателя резца, мм | 10 х 12 |
| Высота от опорной поверхности резца до линии центров, мм | 12 | 14 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 78 | 90 |
| Диаметр сквозного отверстия в шпинделе, мм | 16 | 15 |
| Наибольший диаметр прутка, мм | 15 | 14 |
| Конус Морзе шпинделя | №2 | №2 |
| Число ступеней частот прямого вращения шпинделя | 6 | 6 |
| Частота прямого вращения шпинделя, об/мин | 120, 160, 230, 375, 500, 710 |
| Торможение шпинделя | нет | нет |
| Блокировка рукояток | нет | нет |
| Реверсирование | нет |
| Наибольшее продольное перемещение суппорта, мм | 300 | 350 |
| Перемещение суппорта продольное на одно деление лимба, мм | 0,5 | нет |
| Наибольшее поперечное перемещение суппорта, мм | 100 |
| Перемещение суппорта поперечное на одно деление лимба, мм | 0,025 |
| Наибольшее перемещение резцовых салазок, мм | 50 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,025 | 0,025 |
| Угол поворота резцовых салазок, град | ±45° | ±45° |
| Число ступеней продольных подач суппорта | 3 | 3 |
| Пределы продольных рабочих подач суппорта, мм/об | 0,08; 0,1; 0,12 | 0,04; 0,05; 0,06 |
| Пределы рабочих поперечных подач суппорта, мм/об | нет | нет |
| Количество нарезаемых резьб метрических | 3 | 3 |
| Пределы шагов нарезаемых резьб метрических, мм | 0,8; 1,0; 1,25 | 0,6; 0,8; 1,0 |
| Пределы шагов нарезаемых резьб дюймовых | нет | нет |
| Пределы шагов нарезаемых резьб модульных | нет | нет |
| Пределы шагов нарезаемых резьб питчевых | нет | нет |
| Конус Морзе задней бабки | №2 | №2 |
| Наибольшее перемещение пиноли, мм | 65 | 65 |
| Наибольшее поперечное смещение бабки, мм | ±5 | ±7 |
| Наличие лимба или линейки перемещения | 0,025 | нет |
| Электродвигатель главного привода, кВт | 1,0 | 0,6 |
| Габариты станка (длина ширина высота), мм | 1440 х 470 х 1020 | 1100 х 400 х 1150 |
| Масса станка, кг | 280 | 180 |
