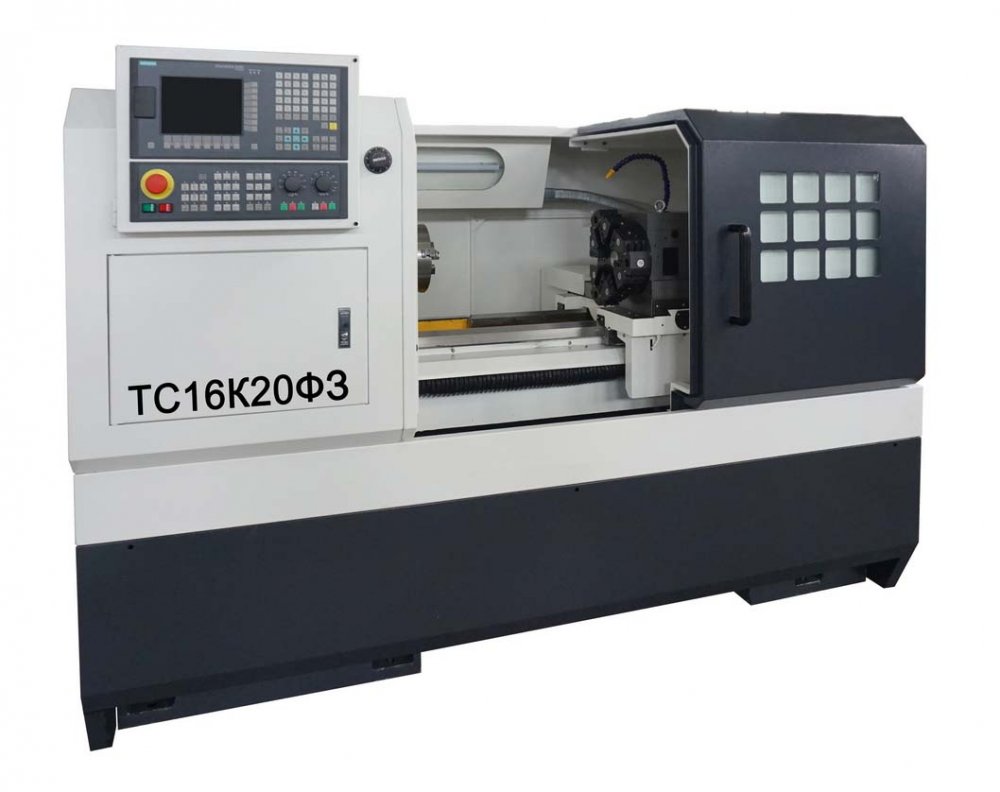

Токарный станок ТС16К20Ф3
По запросу
Токарный станок ТС16К20Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 450, Тверь. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок ТС16К20Ф3: описание и характеристики
Токарный станок ТС16К20Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 450, Тверь.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 16к20Ф3 | ТС16к20Ф3 | 16а20Ф3 | ТС1625ф3 |
| Обозначение системы ЧПУ | 2Р22 | Siemens 808 | 2Р22 | Siemens 828D |
| Наибольший диаметр обрабатываемого изделия типа диск над станиной, мм | 400 | 400 | 320 | 520 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 220 | 210 | 200 | 280 |
| Наибольший диаметр устанавливаемого изделия над станиной, мм | 500 | 450 | 500 | 580 |
| Наибольшая длина изделия устанавливаемого в центрах (РМЦ), мм | 1000 | 750 | 1000 | 1000, 1500 |
| Наибольшая длина обрабатываемого изделия при числе позиций инструментальной головки (6, 8, 12), мм | 870 | 900,750,850 | 900,750,850 |
| Наибольший вес заготовки, кг | 200 | 500 |
| Точность позиционирования по осям X/Z, мм | ±0,005 | ±0,005 |
| Повторяемость позиционирования осей X/Z, мм | ±0,003 | ±0,003 |
| Ширина направляющих, мм | 340 | 440 |
| Диаметр отверстия в шпинделе, мм | 53 | 53 | 55 | 77 |
| Мощность двигателя главного движения, кВт | 11 | 7,5 | 11 |
| Количество рабочих скоростей шпинделя | 22 |
| Пределы чисел оборотов шпинделя, об/мин | 12,5..2000 | 20..2500 | 10..1650 |
| Диапазон скоростей шпинделя, устанавливаемый вручную, об/мин | Ряд I — 12.5..200 Ряд II — 50..800 Ряд III — 125..2000 | I 10-330; II 130-1800 | Ряд I — 20…345 Ряд II — 60…1000 Ряд III — 145…2500 | I 10-214; II 64-672; III 160-1650 |
| Количество автоматически переключаемых скоростей | 9 |
| Диапазон автоматического переключения | 16 |
| Центр шпинделя передней бабки по ГОСТ 13214-67 | Морзе №6 | Морзе №6 | Морзе №6 | метрический 90 (1:20) |
| Центр пиноли задней бабки по ГОСТ 13214-67 | Морзе №5 | Морзе №5 | Морзе №5 |
| Конец шпинделя по ГОСТ 12593 | 6К | С6 | 6К | D8 по ГОСТ 26651-85 |
| Наибольший продолжительный крутящий момент на шпинделе не менее, Нм (кгс*м) | 610 | 800 (80) | 966 |
| Наибольший кратковременный (до 30 минут) крутящий момент на шпинделе не менее, Нм (кгс*м) | 610 | 2288 |
| Диаметр 3х кулачкового патрона, мм | 200 | 250 |
| Наибольшее продольное перемещение суппорта (Z), мм | 900 | 700 | 905 | 1000, 1500 |
| Наибольшее поперечное перемещение суппорта (X), мм | 250 | 235 | 210 | 290 |
| Пределы шагов нарезаемых резьб, мм | 0,1..39,999 | 0,25…40 |
| Диапазон скоростей продольных подач, мм/мин | 3..2000 | 0,01..4000 | 10..2000 (2,8) | 0,01..6000 |
| Диапазон скоростей поперечных подач, мм/мин (мм/об) | 3..2000 | 5..1000 (1,4) |
| Скорость быстрых продольных/ поперечных ходов, м/мин | 7,0/ 4,0 | 9,0/ 6,0 | 15/ 7,5 | 12/ 8 |
| Высота резца, мм | 25 | 25 х 25 | 25 |
| Количество позиций на поворотной резцедержке (число инструментов в револьверной головке) | 6 | 6 | 8 (6,12) | 8, 12 |
| Размер хвостовика режущего инструмента, мм | VDI40, (VDI30 опция) |
| Перемещение задней бабки, мм | до патрона |
| Выдвижение пиноли задней бабки, мм | 130 | 150 |
| Диаметр пиноли, мм | 60 | 75 |
| Конус пиноли механической задней бабки, № | Морзе 4 | Морзе 5 |
| Число координат | 2 | 2 | 2 | 2 |
| Количество одновременно управляемых координат | 2 | 2 | 2 | 2 |
| Дискретность задания координат в продольном/ поперечном направлении (дискретность задания по оси Z, X) | 0,001 | 0,001 |
| Пределы программируемых подач продольных/ поперечных, мм/об | 0,01…20/ 0,01..10 |
| Тип датчика обратной связи по положению и резьбонарезанию | РОД-620 | ВЕ178А5 |
| Электродвигатель главного привода — длительно/ до 30 минут, кВт (об/мин) | 11 (1460) | 7,5/ 7,5 | 11 (1500) | 10/ 25 |
| Электродвигатель продольных подач, кВт | 1,5 |
| Электродвигатель поперечных подач, кВт | 1,5 |
| Электродвигатель продольных подач — номинальный крутящий момент, Нм (кгс*м) | 23 (2,3) | 1,9 |
| Электродвигатель поперечных подач — номинальный крутящий момент, Нм (кгс*м) | 17 (1,7) | 1,9 |
| Электродвигатель станции смазки каретки, кВт/ об/мин | 0,18/ 1400 |
| Электродвигатель станции смазки шпиндельной бабки, кВт/ об/мин | 0,27/ 1450 |
| Электродвигатель насоса охлаждения, кВт/ об/мин | 0,12/ 2800 |
| Электродвигатель инструментальной головки, кВт/ об/мин | 0,37/ 1365 |
| Суммарная мощность электродвигателей, кВт | 20 | 21,4 |
| Суммарная мощность станка, кВт | 22 | 24 | 35,5 |
| Габаритные размеры станка с ЧПУ (длина, ширина, высота), мм | 3700 х 1700 х 2145 | 2220 х 1350 х 1600 | 3700 х 3000 х 2100 | 2775, 3475 х 1585 х 1670 |
| Масса станка с ЧПУ, кг | 4050 | 1900 | 4150 | 3380, 3680 |
