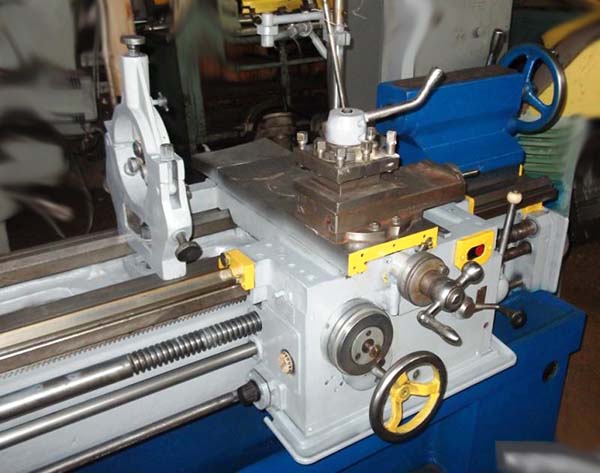

Токарный станок ТС-70
По запросу
Токарный станок ТС-70 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 435, Челябинск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок ТС-70: описание и характеристики
Токарный станок ТС-70 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 435, Челябинск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1К62Д | ТС-70 | ТС-75 | ТС-75-01 | ТС-75-02 |
| Класс точности по ГОСТ 8-82 | Н | Н | Н | Н | Н |
| Наибольший диаметр заготовки над станиной, мм | 435 | 435 | 435 | 435 | 435 |
| Наибольший диаметр заготовки над суппортом, мм | 224 | 224 | 224 | 224 | 224 |
| Наибольшая длина заготовки (РМЦ), мм | 1000,1500 | 1000,1500 | 1000,1500 | 1000,1500 | 1000,1500 |
| Наибольшая масса заготовки в патроне, кг | 200 | 200 | 200 | 200 | 200 |
| Наибольшая масса заготовки в центрах, кг | 900 | 900 | 900 | 900 | 900 |
| Диаметр сквозного отверстия в шпинделе, мм | 55 | 55 | 55 | 55 | 55 |
| Число ступеней частот прямого вращения шпинделя | 23 | 23 | 23 | 23 | 23 |
| Частота прямого вращения шпинделя, об/мин | 12,5..2000 | 12,5..2000 | 12,5..2000 | 12,5..2000 | 12,5..2000 |
| Число ступеней частот обратного вращения шпинделя | 12 | 12 | 12 | 12 | 12 |
| Частота обратного вращения шпинделя, об/мин | 19..2420 | 19..2420 | 19..2420 | 19..2420 | 19..2420 |
| Размер внутреннего конуса в шпинделе, М | Морзе 6 | Морзе 6 | Морзе 6 | Морзе 6 | Морзе 6 |
| Конец шпинделя по ГОСТ 12593-72 | 6К | 6К | 6К | 6К | 6К |
| Наибольший крутящий момент, кНм | 2 | 2 | 2 | 2 | 2 |
| Наибольшая длина хода каретки, мм | 930,1430 | 930,1430 | 930,1430 | 930,1430 | 930,1430 |
| Число ступеней продольных и поперечных подач | 42 | 42 | 42 | 42 | 42 |
| Пределы продольных подач, мм/об | 0,07..4,16 | 0,07..4,16 | 0,07..4,16 | 0,07..4,16 | 0,07..4,16 |
| Пределы поперечных подач, мм/об | 0,035..2,08 | 0,035..2,08 | 0,035..2,08 | 0,035..2,08 | 0,035..2,08 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | 2,25 | 2,25 | 2,25 | 2,25 | 2,25 |
| Количество нарезаемых резьб метрических | 45 | 45 | 45 | 45 | 45 |
| Пределы шагов нарезаемых резьб метрических, мм | 0,5..192 | 0,5..192 | 0,5..192 | 0,5..192 | 0,5..192 |
| Количество нарезаемых резьб дюймовых | 28 | 28 | 28 | 28 | 28 |
| Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм | 24..1 5 / 8 | 24..1 5 / 8 | 24..1 5 / 8 | 24..1 5 / 8 | 24..1 5 / 8 |
| Количество нарезаемых резьб модульных | 38 | 38 | 38 | 38 | 38 |
| Пределы шагов нарезаемых резьб модульных | 0,5..48 | 0,5..48 | 0,5..48 | 0,5..48 | 0,5..48 |
| Количество нарезаемых резьб питчевых | 37 | 37 | 37 | 37 | 37 |
| Пределы шагов нарезаемых резьб питчевых | 96..1 | 96..1 | 96..1 | 96..1 | 96..1 |
| Количество нарезаемых резьб архимедовой спирали | 5 | 5 | 5 | 5 | 5 |
| Пределы шагов нарезаемых резьб архимедовой спирали | 3/8″,7/16″ 8.10 | 3/8″,7/16″ 8.10 | 3/8″,7/16″ 8.10 | 3/8″,7/16″ 8.10 | 3/8″,7/16″ 8.10 |
| Цена деления лимба продольного перемещения, мм | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Наибольшее перемещение салазок, мм | 140 | 140 | 140 | 140 | 140 |
| Цена деления лимба резцовых салазок, мм | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
| Цена деления лимба, мм | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Размер внутреннего конуса пиноли | Морзе 5 | Морзе 5 | Морзе 5 | Морзе 5 | Морзе 5 |
| Наибольшее перемещение пиноли, мм | 200 | 200 | 200 | 200 | 200 |
| Поперечное смещение корпуса задней бабки, мм | ±15 | ±15 | ±15 | ±15 | ±15 |
| Диаметр пневмо цилиндра, мм | — | — | 200 | — | — |
| Ход штока пневмоцилиндра, мм | — | — | 32 | — | — |
| Наибольшее давление воздуха, кг/см² | — | — | 6 | — | — |
| Наибольший диаметр наружного копирования, мм | — | — | — | — | 155 |
| Наибольший диаметр расточки, мм | — | — | — | — | 200 |
| Наибольший разность обрабатываемых диаметров при копировании , мм | — | — | — | — | 80 |
| Наибольшая длина копируемой части изделия, мм | — | — | — | — | 600 |
| Скорость подвода резца гидросуппорта вхолостую, мм/мин | — | — | — | — | 700 |
| Скорость отвода резца гидросуппорта вхолостую, мм/мин | — | — | — | — | 1400 |
| Количество электродвигателей на станке | 3 | 3 | 3 | 3 | 4 |
| Мощность электродвигателя главного привода, кВт | 11 | 11 | 11 | 11 | 11 |
| Мощность электродвигателя быстрых перемещений (ходов), кВт | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 |
| Мощность электродвигателя гидростанции, кВт | — | — | — | — | 1,1 |
| Мощность всех электродвигателей, кВт | 11,87 | 11,87 | 11,87 | 11,87 | 11,97 |
| Габариты станка при РМЦ=1000, мм | 2786 х 1200 х 1500 | 2786 х 1200 х 1500 | 3182 х 1210 х 1500 | 2786 х 1210 х 1500 | 2786 х 1210 х 1500 |
| Масса станка на тумбах при РМЦ=1000, кг | 3080 | 3080 | 2650 | 2680 | 2680 |
| Масса съемного оборудования станка, кг | 160 | 120 | 214 |
