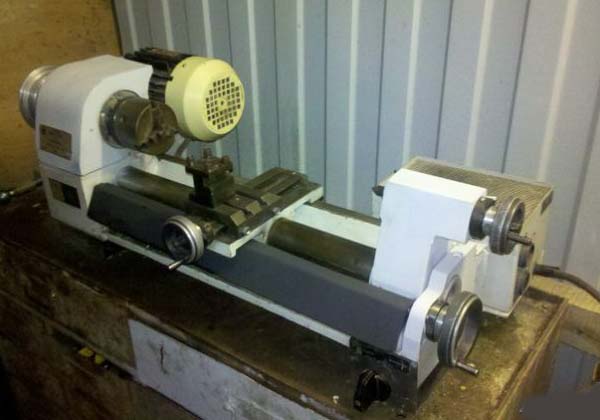

Настольный токарный станок ТН-1
По запросу
Настольный токарный станок ТН-1 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 150, Мичуринск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Настольный токарный станок ТН-1: описание и характеристики
Настольный токарный станок ТН-1 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 150, Мичуринск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | ТН-1М | ТН-1 |
| Класс точности | Н | Н |
| Наибольший диаметр заготовки, устанавливаемой над станиной, мм | 150 | 150 |
| Наибольший диаметр заготовки, обрабатываемой над суппортом, мм | 90 | 90 |
| Высота центров над плоскими направляющими станины, мм | 75 | 75 |
| Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм | 350 | 350 |
| Наибольшая диаметр заготовки, обрабатываемой в патроне, мм | 70 | 70 |
| Наибольшая диаметр сверления по стали, мм | 6 | 6 |
| Диаметр сквозного отверстия в шпинделе, мм | 15 | 15 |
| Присоединение патрона к шпинделю. Конец шпинделя | М27х2 | М27х2 |
| Конус Морзе шпинделя | Морзе 2 | Морзе 2 |
| Число ступеней частот прямого вращения шпинделя | 9 | 9 |
| Частота прямого вращения шпинделя, об/мин | 200, 271, 525, 650, 1000, 1200, 1700, 2800, 3200 | 200, 271, 525, 650, 1000, 1200, 1700, 2800, 3200 |
| Число ступеней частот обратного вращения шпинделя | 9 | 9 |
| Частота обратного вращения шпинделя, об/мин | 200, 271, 525, 650, 1000, 1200, 1700, 2800, 3200 | 200, 271, 525, 650, 1000, 1200, 1700, 2800, 3200 |
| Наибольший крутящий момент на шпинделе, Нм | 1,2 | 1,2 |
| Торможение шпинделя | нет | нет |
| Блокировка рукояток | нет | нет |
| Наибольшее продольное перемещение суппорта, мм | 350 | 350 |
| Перемещение суппорта продольное на одно деление лимба, мм | 0,05 | 0,05 |
| Наибольшее поперечное перемещение суппорта, мм | 90 | 90 |
| Перемещение суппорта поперечное на одно деление лимба, мм | 0,05 | 0,05 |
| Число ступеней продольных подач суппорта | 6 | 6 |
| Пределы продольных рабочих подач суппорта, мм/об | 0,05; 0,75; 0,1; 0,125; 0,150; 0,175 | 0,05; 0,75; 0,1; 0,125; 0,150; 0,175 |
| Пределы рабочих поперечных подач суппорта, мм/об | нет | нет |
| Количество нарезаемых резьб метрических | 18 | 18 |
| Пределы шагов нарезаемых резьб метрических, мм | 0,2..2,5 | 0,2..2,5 |
| Пределы шагов нарезаемых резьб дюймовых | нет | нет |
| Пределы шагов нарезаемых резьб модульных | нет | нет |
| Пределы шагов нарезаемых резьб питчевых | нет | нет |
| Высота резца, мм | 8 | 8 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,05 | 0,05 |
| Угол поворота резцовых салазок, град | нет | ±90° |
| Количество позиций | 6 | 6 |
| Диаметр базового отверстия под инструментальные державки, мм | 14 | 14 |
| Рабочий ход (ручное перемещение), мм | 40 | 40 |
| Установочное перемещение, мм | 50 | 50 |
| Конус Морзе пиноли | Морзе 2 | Морзе 2 |
| Наибольшее перемещение пиноли, мм | 30 | 30 |
| Параметры питающей сети | 220 В, 50 Гц | 220 В, 50 Гц |
| Электродвигатель главного привода, кВт | 0,55 | 0,55 |
| Синхронная частота вращения электродвигателя главного привода, об/мин | 3000 | 3000 |
| Габариты станка (длина ширина высота), мм | 825 х 410 х 280 | 825 х 410 х 300 |
| Масса станка, кг | 80 | 85 |
