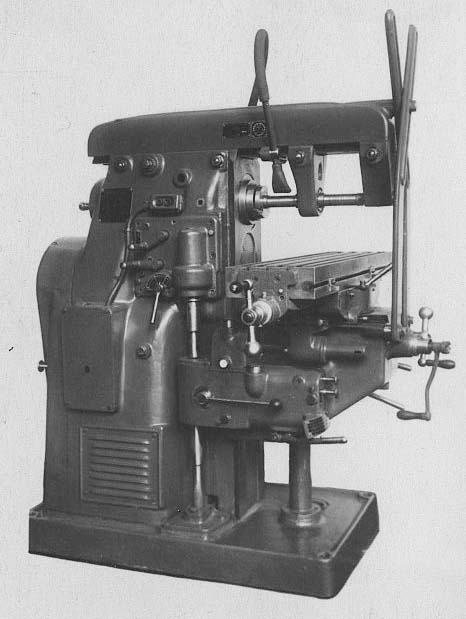

Горизонтально-фрезерный станок ТГ-2 Дзержинец
По запросу
Горизонтально-фрезерный станок ТГ-2 Дзержинец относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 268 х 1000, Тула. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Горизонтально-фрезерный станок ТГ-2 Дзержинец: описание и характеристики
Горизонтально-фрезерный станок ТГ-2 Дзержинец относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 268 х 1000, Тула.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6М82 | 6М82Г | Дзержинец ТГ-2 |
| Класс точности по ГОСТ 8-82 | Н | Н | Н |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1250 х 320 | 1250 х 320 | 1000 х 268 |
| Расстояние от оси горизонтального шпинделя до стола при ручном перемещении, мм | 30…410 | 30…450 | 470 |
| Расстояние от оси горизонтального шпинделя до хобота, мм | 155 | 155 | 155 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 | 3 |
| Наибольшее перемещение стола продольное механическое/ ручное, мм | 700/ 700 | 700/ 700 | 550 |
| Наибольшее перемещение стола поперечное механическое/ ручное, мм | 240/ 260 | 240/ 260 | 220 |
| Наибольшее перемещение стола вертикальное механическое/ ручное, мм | 380/ 380 | 420/ 420 | 410 |
| Наибольший угол поворота стола, град | ±45° | нет | нет |
| Цена одного деления шкалы поворота стола, град | 1 | нет | нет |
| Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм | 0,05 | 0,05 |
| Перемещение стола на один оборот лимба продольное/ поперечное/ вертикальное, мм | 6/ 6/ 2 | 6/ 6/ 2 |
| Частота вращения шпинделя, об/мин | 31,5…1600 | 31,5…1600 | 25..525 |
| Количество скоростей шпинделя | 18 | 18 | 12 |
| Внутренний конус шпинделя. Система/ размер | ГОСТ 836-47/ 3 | ГОСТ 836-47/ 3 | ГОСТ 836-47/ 3 |
| Быстрый ход стола продольный/ поперечный/ вертикальный, м/мин | 3/ 3/ 1 | 3/ 3/ 1 |
| Число ступеней рабочих подач стола | 18 | 18 | 12 |
| Пределы рабочих подач продольных, мм/мин | 25…1250 | 25…1250 | 16,3..620 |
| Пределы рабочих подач поперечных, мм/мин | 25…1250 | 25…1250 | 16,5..650 |
| Пределы рабочих подач. Вертикальных, мм/мин | 8,3…416,6 | 8,3…416,6 | 7,9..313 |
| Выключающие упоры подачи продольных | есть | есть | есть |
| Выключающие упоры подачи поперечных, вертикальных | нет | нет | есть |
| Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) | есть | есть |
| Блокировка раздельного включения подачи | есть | есть |
| Автоматическая прерывистая подача Продольная | есть | есть |
| Автоматическая прерывистая подача Поперечная и вертикальная | нет | нет |
| Торможение шпинделя | есть | есть |
| Предохранение от перегрузки (муфта) | есть | есть |
| Электродвигатель привода главного движения, кВт (об/мин) | 7 (1440) | 7 (1440) | 4,5 (1440) |
| Электродвигатель привода подач, кВт (об/мин) | 1,7 (1440) | 1,7 (1440) |
| Электродвигатель насоса охлаждающей жидкости, кВт (об/мин) | 0,125 (2880) | 0,125 (2800) |
| Электронасос охлаждающей жидкости Тип | ПА-22У2 | ПА-22У2 |
| Производительность насоса СОЖ, л/мин | 22 | 22 |
| Габариты станка (длина ширина высота), мм | 2260 1745 1660 | 2260 1745 1660 | 1935 х 2015 |
| Масса станка, кг | 2800 | 2700 | 1800 |
