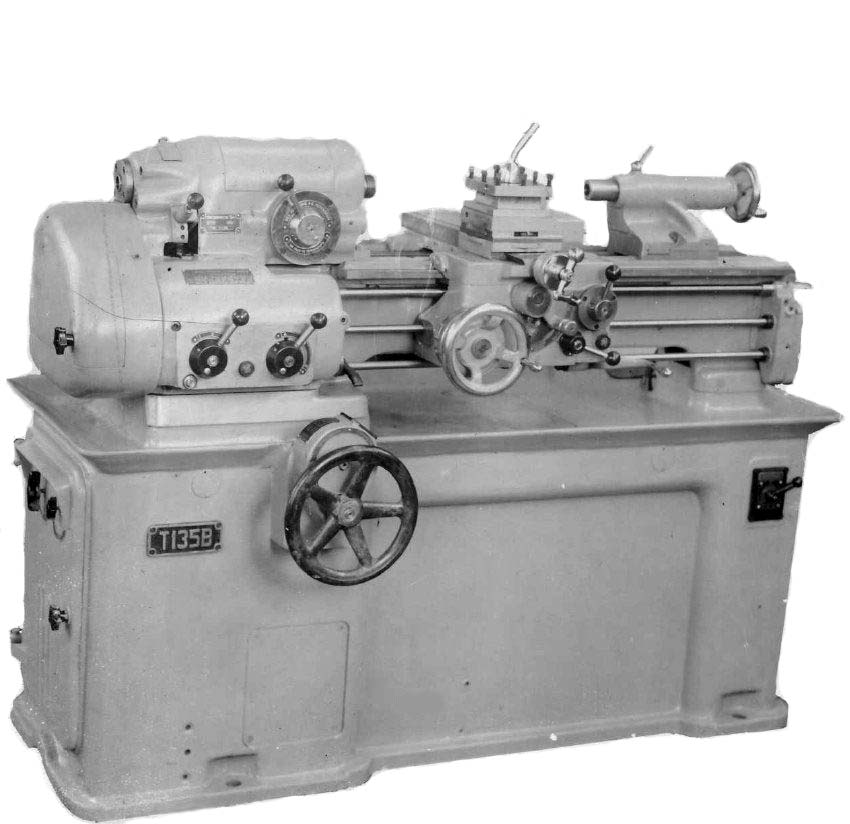

Токарный станок Т135в
По запросу
Токарный станок Т135в относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 260, Савма. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок Т135в: описание и характеристики
Токарный станок Т135в относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 260, Савма.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1612п | 1612в | ТС135М | Т135В |
| Класс точности | П | В | П |
| Наибольший диаметр заготовки, обрабатываемой над станиной, мм | 260 | 260 | 260 | 260 |
| Наибольший диаметр заготовки, обрабатываемой над суппортом, мм | 140 | 140 | 140 | 140 |
| Наибольшая длина заготовки (РМЦ), мм | 500 | 500 | 500 | 500 |
| Наибольшая длина обточки, мм | 400 | 400 | 400 | 400 |
| Высота оси центров над плоскими направляющими станины (высота центров), мм | 135 | 135 | 135 | 135 |
| Высота от опорной поверхности резца до линии центров, мм | 16 | 16 | 16 | 16 |
| Наибольшее расстояние от линии центров до кромки резцедержателя, мм | 145 | 145 | 145 | 145 |
| Тип опорных подшипников | Скольжения | Скольжения | Качения | Качения |
| Диаметр сквозного отверстия в шпинделе, мм | 20 | 20 | 20 | 20 |
| Число ступеней частот прямого вращения шпинделя (число рабочих скоростей) | 12 | 12 | 12 | Б/с |
| Частота прямого вращения шпинделя, об/мин (число ступеней) | 33,5..1520 (12) | 33,5..1520 (12) | 47,5..2144 (12) | 51,5..2740 Б/с |
| Размер внутреннего конуса в шпинделе, М | Конус морзе 3 | Конус морзе 3 | Конус морзе 3 | Конус морзе 3 |
| Конец шпинделя | М45 х 4,5 | М45 х 4,5 |
| Торможение шпинделя | нет | нет | нет | нет |
| Блокировка рукояток | есть | есть | есть | есть |
| Наибольшее перемещение продольной каретки суппорта от руки, мм | 560 | 560 | 560 | 560 |
| Наибольшее перемещение поперечной каретки суппорта, мм, мм | 180 | 180 | 180 | 180 |
| Перемещение продольной каретки суппорта на одно деление лимба, мм | нет | нет | нет |
| Перемещение поперечной каретки суппорта на одно деление лимба, мм, мм | 0,02 | 0,02 | 0,01 | 0,02 |
| Число ступеней продольных и поперечных подач | 9 | 9 | 9 | 9 |
| Пределы продольных рабочих подач, мм/об (число ступеней) | 0,008..0,2 (9) | 0,008..0,2 (9) | 0,018..0,46 (9) | 0,018..0,46 (9) |
| Пределы поперечных рабочих подач, мм/об (число ступеней) | 0,003..0,075 (9) | 0,003..0,075 (9) | 0,0067..0,171 (9) | 0,0067..0,171 (9) |
| Количество нарезаемых резьб метрических | 70 | 70 | 70 |
| Пределы шагов нарезаемых резьб метрических, мм (число ступеней) | 0,2..12,7 (70) | 0,2..12,7 (70) | 0,2..12,7 (70) | 0,2..12,7 (70) |
| Количество нарезаемых резьб дюймовых | 25 | 25 | 25 | 25 |
| Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм (число ступеней) | 2..24 (25) | 2..24 (25) | 2..24 (25) | 2..24 (25) |
| Количество нарезаемых резьб модульных | 12 | 12 | 12 | 17 |
| Пределы шагов нарезаемых резьб модульных, модуль мм (число ступеней) | 0,25..3 (12) | 0,25..3 (12) | 0,25..3 (12) | 0,25..3 (17) |
| Скорость быстрых перемещений суппорта, м/мин | нет | нет | нет | нет |
| Резьбоуказатель | нет | нет | нет | нет |
| Блокировка рукояток | есть |
| Защита от перегрузки | есть | есть | есть | нет |
| Выключающие упоры | есть | есть | есть | есть |
| Наибольшие размеры державки резца (ширина х высота), мм | 16 х 25 | 16 х 25 | 16 х 20 | 16 х 16 |
| Наибольшее перемещение резцовых салазок, мм | 95 | 95 | 95 | 80 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,05 | 0,05 | 0,05 | 0,05 |
| Наибольший угол поворота резцовых салазок, град | ±90° | ±90° | ±90° | ±90° |
| Цена деления шкалы поворота резцовых салазок, град | 1° | 1° | 1° | 1° |
| Число резцов в резцовой головке | 4 | 4 | 4 | 4 |
| Конус отверстия в пиноли задней бабки | Морзе №3 | Морзе №3 | Морзе №3 | Морзе №3 |
| Наибольшее перемещение пиноли, мм | 110 | 110 | 110 | 110 |
| Величина поперечного смещения корпуса бабки, мм | ±15 | ±15 | ±15 | ±10 |
| Количество электродвигателей на станке | 2 | 2 | 2 | 2 |
| Мощность электродвигателя главного привода, кВт (об/мин) | 1,7 | 1,7 | 2,8 | 2,1/ 2,8 (1430/ 2850) |
| Тип электродвигателя главного привода | А-41/4 | А-41/4 | А-42/4 | А042-4/2 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,125 | 0,125 | 0,125 | 0,125 |
| Габариты станка (длина ширина высота), мм | 1725 х 860 х 1400 | 1725 х 860 х 1400 | 1725 х 860 х 1400 | 1610 х 745 х 1400 |
| Масса станка, кг | 800 | 800 | 800 | 1312 |
