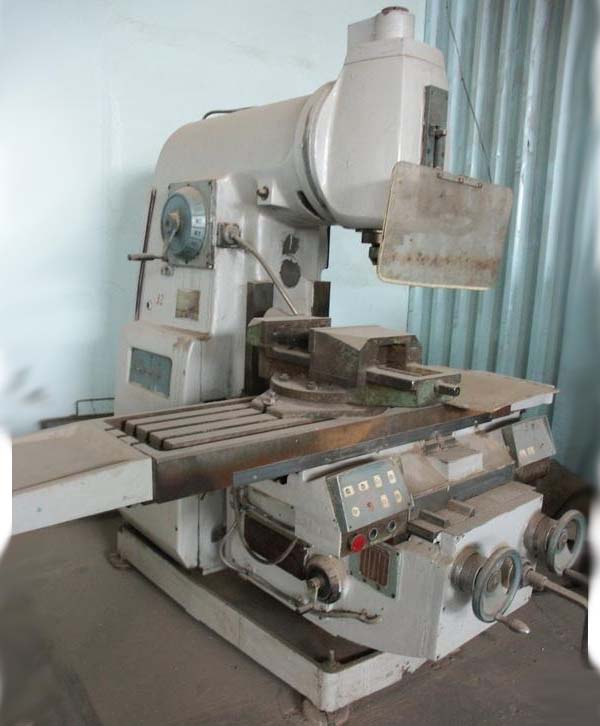

Вертикально-фрезерный станок СФ-35
По запросу
Вертикально-фрезерный станок СФ-35 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 320 х 1250, Луганск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Вертикально-фрезерный станок СФ-35: описание и характеристики
Вертикально-фрезерный станок СФ-35 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 320 х 1250, Луганск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | СФ-15 | СФ-35 | 6Р12 | 6Т12 |
| Размеры поверхности стола, мм | 1250 х 320 | 1250 х 320 | 1250 х 320 | 1250 х 320 |
| Наибольшая масса обрабатываемой детали, кг | 250 | 400 |
| Расстояние от торца шпинделя до стола, мм | 460 | 40..450 | 30..450 | 30..450 |
| Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм | 400 | 400 | 350 | 380 |
| Наибольший продольный ход стола (X), мм | 950 | 900 | 800 | 800 |
| Наибольший поперечный ход стола (Y), мм | 300 | 300 | 250 | 320 |
| Наибольший вертикальный ход стола (Z), мм | 410 | 410 | 420 | 420 |
| Перемещение стола на одно деление лимба продольное (X), поперечное (Y), мм | 0,05 | 0,05 | 0,05 |
| Перемещение стола на одно деление лимба вертикальное (Z), мм | 0,01 | 0,01 | 0,01 | 0,01 |
| Пределы продольных и поперечных подач стола (X, Y), мм/мин | 20..2500 | 20..1000 | 12,5..1600 | 12,5..1600 |
| Пределы вертикальных подач стола (Z), мм/мин | 8..400 | 8..400 | 4,1..530 | 4,1..530 |
| Количество подач продольных/ поперечных/ вертикальных | 18 | 18 | 22 | 22 |
| Скорость быстрых перемещений продольных (X), поперечных (Y), м/мин | 2,5 | 3 | 4 | 4 |
| Скорость быстрых перемещений вертикальных (Z), м/мин | 1 | 1,2 | 1,330 | 1,330 |
| Усилие, допускаемое механизмом подач для продольной подачи (X), кг | 1400 |
| Усилие, допускаемое механизмом подач для поперечной подачи (Y), кг | 410 |
| Усилие, допускаемое механизмом подач для вертикальной подачи (Z), кг | 740 |
| Частота вращения шпинделя, об/мин | 31,5..1600 | 31,5..1600 | 40..2000 | 31,5..1600 |
| Количество скоростей шпинделя | 18 | 18 | 18 | 18 |
| Перемещение пиноли шпинделя, мм | 80 | 80 | 70 | 70 |
| Конец шпинделя. Конус фрезерного шпинделя | 50 ГОСТ 15945-70 | 50 ГОСТ 24644-81 | № 3 ГОСТ 836-62 |
| Поворот шпиндельной головки вправо и влево, град | ±45° | ±45° | ±45° | ±45° |
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | Есть | Есть | Есть | Есть |
| Блокировка ручной и механической подач (продольной, поперечной, вертикальной) | Есть | Есть | Есть | Есть |
| Блокировка раздельного включения подач | Есть | Есть | Есть | Есть |
| Торможение шпинделя | Есть | Есть | Есть | Есть |
| Предохранительная муфта от перегрузок | Есть | Есть | Есть | Есть |
| Автоматическая прерывистая подача | Есть | Есть | Есть | Есть |
| Количество электродвигателей на станке | 4 | 4 | 3 | 4 |
| Электродвигатель привода главного движения, кВт (об/мин) | 5,5 | 5,5 (1500) | 7,5 | 7,5 |
| Электродвигатель привода подач, кВт (об/мин) | 1,5 | 1,5 (1500) | 2,2 | 3 |
| Электродвигатель привода подъема и опускания консоли, кВт (об/мин) | — | 0,12 (1400) | — | — |
| Электродвигатель насоса механизма выбора люфта, кВт (об/мин) | 0,08 | 0,09 (1500) | — | — |
| Электродвигатель зажима инструмента, кВт | — | — | — | 0,25 |
| Электродвигатель насоса охлаждающей жидкости, кВт (об/мин) | 0,125 | 0,125 (3000) | 0,12 | 0,12 |
| Суммарная мощность всех электродвигателей, кВт | 7,21 | 9,825 | 10,87 |
| Габариты станка (длина ширина высота), мм | 2000 х 2230 х 2030 | 2100 х 2250 х 2090 | 2305 х 1950 х 2020 | 2280 х 1965 х 2265 |
| Масса станка, кг | 3000 | 3050 | 3120 | 3250 |
