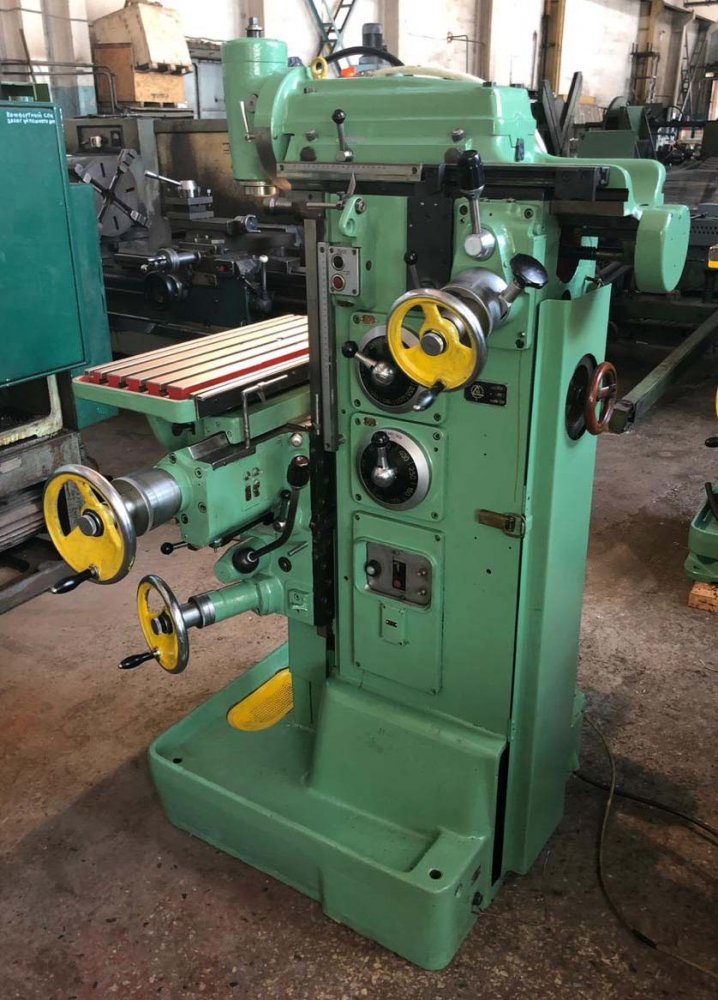

Универсальный фрезерный станок СФ-250
По запросу
Универсальный фрезерный станок СФ-250 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 245 х 630, Владимир. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Универсальный фрезерный станок СФ-250: описание и характеристики
Универсальный фрезерный станок СФ-250 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 245 х 630, Владимир.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | СФ676 | СФ-250 | ФС-250 |
| Класс точности по ГОСТ 8-82 | Н |
| Размеры горизонтального (углового) стола, мм | 250 х 800 | 245 х 630 | 250 х 620 |
| Размеры вертикального стола, мм | 250 х 630 | 245 х 630 | 195 х 553 |
| Максимальная масса обрабатываемой детали, кг | 100 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального (углового) стола, мм | 80..460 | 60..360 | 70..365 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм | 0..380 | 110 |
| Наибольший вылет оси вертикального шпинделя, мм | 125..375 | 128 |
| Наибольший продольный ход стола (X), мм | 450 | 250 | 250 |
| Наибольший ход шпиндельной бабки (Y), мм | 300 | 200 | 150 |
| Наибольший вертикальный ход суппорта стола (Z), мм | 380 | 300 | 290 |
| Наибольший диаметр растачивания, мм | 100 |
| Наибольший диаметр сверления, мм | 15 |
| Частота вращения горизонтального шпинделя, об/мин (ступеней) | 50..1630 (16) | 45..2000 (12) 42..2150 (12) | 42..2150 (12) |
| Количество скоростей горизонтального шпинделя | 16 | 12 | 12 |
| Конус горизонтального шпинделя | 40АТ5 | Морзе 4 |
| Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм | 148 | 312 | 334 |
| Перемещение бабки на одно деление лимба, мм | 0,02 | 0,025 |
| Перемещение бабки на один оборот лимба, мм | 5 |
| Быстрое перемещение бабки, мм/мин | 800 |
| Количество подач горизонтальной шпиндельной бабки | 16 | 9 |
| Пределы подач горизонтальной шпиндельной бабки, мм/мин (ступеней) | 13..395 (16) | 10..400 (9) |
| Наибольшее усилие подач шпиндельной бабки, Н | 5000 |
| Выключающие подачу упоры | есть |
| Частота вращения вертикального шпинделя, об/мин (Число ступеней) | 63..2040 (16) | 55..2450 (12) | 55..2450 (12) |
| Количество скоростей вертикального шпинделя | 16 | 12 |
| Наибольшее осевое перемещение вертикального шпинделя, мм | 80 |
| Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус | ±90 |
| Конус горизонтального и вертикального шпинделей | 40АТ5 |
| Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм | 120 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм | 330 |
| Частота вращения вертикального шпинделя, об/мин (Число ступеней) | 45..2000 (12) |
| Наибольшее осевое перемещение вертикального шпинделя, мм | нет |
| Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус | ±90° |
| Конус горизонтального и вертикального шпинделей | Морзе 4 |
| Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм | 304 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм | 320 |
| Частота вращения вертикального шпинделя, об/мин (Число ступеней) | 90..4000 (12) |
| Наибольшее осевое перемещение вертикального шпинделя от руки, мм | 60 |
| Механическая подача шпинделя, мм/об | 0,05 |
| Конус горизонтального и вертикального шпинделей | Морзе 2 |
| Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм | 566 |
| Пределы продольных и вертикальных подач стола (X, Z), мм/мин (Ступеней) | 13..395 | 10..400 (9) | 10..380 (12) |
| Ускоренный ход стола, мм/мин | 935 | 800 |
| Перемещение стола продольное на одно деление лимба, мм | 0,02 | 0,025 |
| Перемещение суппорта стола вертикальное на одно деление лимба, мм | 0,02 | 0,025 |
| Количество подач стола | 16 | 9 | 12 |
| Наибольшее усилие подач стола, Н | 5000 | 5720 |
| Электродвигатель главного привода, кВт (об/мин) | 3 | 2,2 (1430) | 1,8/ 2,1 (1000/ 1500) |
| Электродвигатель привода насоса охлаждения, кВт | 0,12 | 0,12 (2800) | 0,12 (2800) |
| Суммарная мощность электродвигателей, кВт | 3,12 | 2,32 |
| Габариты станка (длина х ширина х высота), мм | 1200 х 1240 х 1780 | 1120 х 1280 х 1690 |
| Масса станка, кг | 1050 | 850 |
