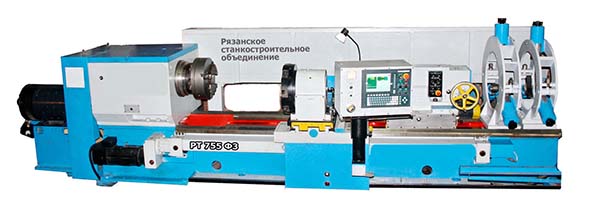

Токарный станок РТ755Ф3
По запросу
Токарный станок РТ755Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 1000, Рязань. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок РТ755Ф3: описание и характеристики
Токарный станок РТ755Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 1000, Рязань.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 16К50Ф3 | РТ755Ф3 |
| Класс точности станка по ГОСТ 8—82 | Н | Н |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 1000 | 1000 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 570 | 570 |
| Наибольшая длина обрабатываемого изделия (РМЦ), мм | 2000 | 2800 |
| Наибольшая масса обрабатываемого изделия, кг | 8000 | 5000 |
| Количество управляемых осей (всего/ одновременно) | 2 | 2/ 2 |
| Диаметр отверстия в шпинделе, мм | 105 | 105 |
| Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм | 100 | 100 |
| Пределы оборотов шпинделя, об/мин (количество скоростей) | 2,5..500 (24) | 5..800 (4 ступени) |
| Конец шпинделя по ГОСТ 12593-72 | 1-15М |
| Размер центра в шпинделе по ГОСТ 18259-72 | Метрич. 120 | Метрич. 80 |
| Наибольший крутящий момент на шпинделе, кгс*м | 1136 | 1100 |
| Наибольшее перемещение суппорта: продольное/ поперечное, мм | 1845/ 600 | 2645/ 560 |
| Высота резца, устанавливаемого в резцедержателе, мм | 50 | 40 |
| Количество инструментов, устанавливаемых в резцедержатель, мм | 4 | 8 |
| Размеры нарезаемых метрических резьб, мм | до 10 | до 40 |
| Диапазон скоростей подач (продольных и поперечных), мм/мин | 1..2500/ 1..2500 | 1..1200/ 1..600 |
| Скорость быстрых ходов (продольных/ поперечных), м/мин | 4,8/ 2,4 | 5/ 5 |
| Дискретность задания перемещения (продольного/ поперечного, мм | 0,001 |
| Наибольшее усилие подачи (продольное/ поперечное), кг | 3500/ 1340 |
| Центр шпинделя задней бабки по ГОСТ 13214-67 | Морзе 6 | Морзе 6 |
| Наибольшее перемещение пиноли, мм | 300 | 300 |
| Скорость перемещения пиноли, мм/мин | 125/ 500 |
| Скорость перемещения задней бабки, мм/мин | 2300 |
| Обозначение системы ЧПУ | ЭМ-907 | Синумерик 7Т |
| Количество управляемых координат (всего/ одновременно) | 2 | 2/2 |
| Дискретность отсчета перемещений по осям X и Z, мм | 0,01/ 0,005 | 0,001/ 0,001 |
| Электросеть | 380/220 В,50 Гц | 380/220 В,50 Гц |
| Количество электродвигателей на станке | 13 |
| Электродвигатель главного привода, кВт (об/мин) | 30 (1450) | 55 (1100 |
| Электродвигатель резцедержки, кВт (об/мин) | 1,5 (1400) | 1,5 (1500) |
| Электродвигатель станции смазки, кВт (об/мин) | 0,55 (2800) |
| Электродвигатель смазки бабки шпиндельной, кВт (об/мин) | 1,1 (1500) |
| Электродвигатель смазки суппорта, кВт (об/мин) | 0,01 |
| Электродвигатель насоса охлаждения, кВт (об/мин) | 0,15 (2800) | 0,15 (2800) |
| Электродвигатель привода продольного перемещения — крутящий момент, Нм (об/мин) | ШД5-Д1 с гидроусилителем | 75 (1000) |
| Электродвигатель привода поперечного перемещения — крутящий момент, Нм (об/мин) | ШД5-Д1 с гидроусилителем | 25 (1200) |
| Электродвигатель привода перемещения пиноли задней бабки, кВт (об/мин) | 0,91/ 1,5/ 2,1 (750/ 1500/ 3000) |
| Электродвигатель привода перемещения задней бабки, кВт (об/мин) | 1,1 (1000) |
| Электродвигатель привода зажима задней бабки, кВт (об/мин) | 1,1 (1500) |
| Габариты станка (длина х ширина х высота), мм | 5055 х 2580 х 2100 | 8000 х 2650 х 1805 |
| Масса станка с ЧПУ, кг | 11500 | 15000 |
