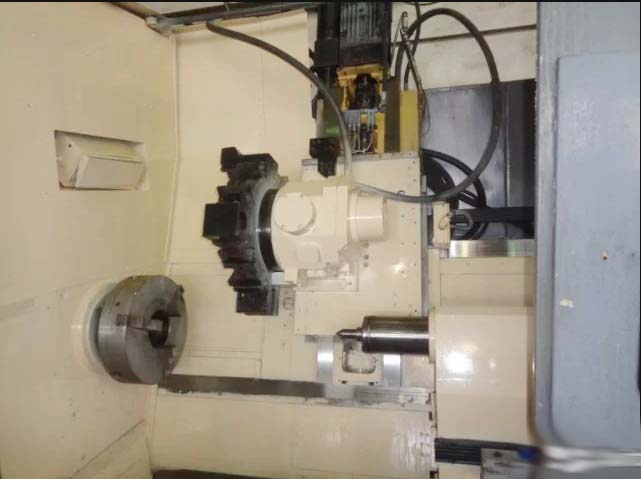

Токарный станок РТ724Ф301
По запросу
Токарный станок РТ724Ф301 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 630, Рязань. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок РТ724Ф301: описание и характеристики
Токарный станок РТ724Ф301 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 630, Рязань.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | РТ724Ф301 | РТ705Ф312 | РТ706Ф312 |
| Класс точности станка по ГОСТ 8—82 | П | Н | Н |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 630 | 630 | 630 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 400 | 350 | 350 |
| Наибольшая длина обрабатываемого изделия (РМЦ), мм | 750 | 1400 | 710 |
| Диаметр отверстия в шпинделе, мм | 80 | 70 | 70 |
| Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм | 65 | 65 |
| Пределы оборотов шпинделя, об/мин (количество скоростей) | 10..2000 | 5..1250 | 5..1250 |
| Конец шпинделя по ГОСТ 12593-72, ГОСТ 12593-85 | 11М |
| Размер центра в шпинделе по ГОСТ 18259-72 | Конус метрический 80 | Конус метрический 80 |
| Наибольшее перемещение суппорта: продольное (ось Z) / поперечное (ось X), мм | 780/ 345 | 1230/ 300 | 550/ 300 |
| Высота резца, устанавливаемого в резцедержателе, мм | 32 х 25 | 32 х 25 |
| Количество инструментов, устанавливаемых в резцедержатель, мм | 8 | 4 | 4 |
| Диапазон скоростей подач (продольных / поперечных), мм/мин | 1..4000 | 15..2700/ 3..640 | 15..2700/ 3..640 |
| Предохранение от перегрузки | нет | нет |
| Центр шпинделя задней бабки по ГОСТ 13214-67 | Морзе 5 АТ6 | Морзе 5 | Морзе 5 |
| Наибольшее перемещение пиноли, мм | 100 | 240 | 240 |
| Обозначение системы ЧПУ | НЦ 31-01 | 2ПТ-71/ Н22-М | 2ПТ-71/ Н22-М |
| Количество управляемых координат (всего/ одновременно) | 2/2 |
| Дискретность отсчета перемещений по осям X и Z, мм | 0,001 |
| Электросеть | 380/220 В,50 Гц | 380/220 В,50 Гц |
| Электродвигатель главного привода, кВт (об/мин) | 30 | 9,2/ 10,7/ 13,5 (725/ 965/ 1450) | 9,2/ 10,7/ 13,5 (725/ 965/ 1450) |
| Электродвигатель регулируемого насоса, кВт (об/мин) | 7,5 (1440) | 7,5 (1440) |
| Электродвигатель резцедержки, кВт (об/мин) | 0,55 | 0,5 (1410) | 0,5 (1410) |
| Электродвигатель насоса подпитки, кВт (об/мин) | 1,1 (1440) | 1,1 (1440) |
| Электродвигатель насоса охлаждения, кВт (об/мин) | 0,15 (2800) | 0,15 (2800) |
| Суммарная мощность электродвигателей, кВт | 48 |
| Габариты станка (длина х ширина х высота), мм | 4970 х 2800 х 2900 | 3660 х 1700 х 1500 | 3070 х 1700 х 1500 |
| Масса станка с ЧПУ, кг | 10500 | 5500 | 5000 |
