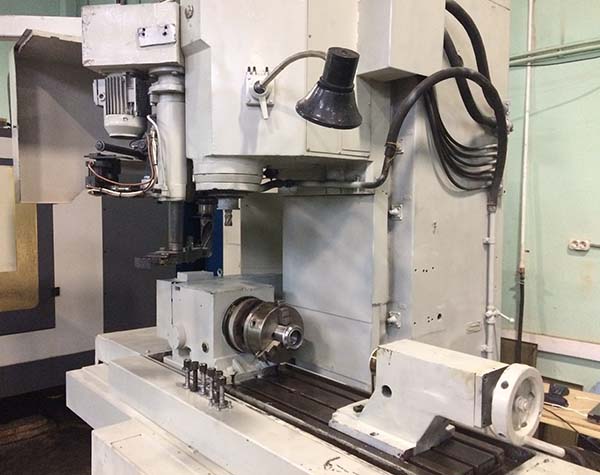

Фрезерный станок с ЧПУ ОЦ1И22
По запросу
Фрезерный станок с ЧПУ ОЦ1И22 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: Ижевск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Фрезерный станок с ЧПУ ОЦ1И22: описание и характеристики
Фрезерный станок с ЧПУ ОЦ1И22 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: Ижевск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | ГФ2171с5 | ОЦ1И22 |
| Класс точности по ГОСТ 8-82 | Н | Н |
| Модель устройства ЧПУ | 2С45-65 | Луч-43 |
| Количество управляемых координат, всего/ одновременно | 3/2 | 4/3 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 250..500 | 400 |
| Наименьшее и наибольшее расстояние от торца шпинделя до планшайбы, мм | — | 0..372 |
| Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм | 500 |
| Предельные размеры обрабатываемых поверхности (длина х ширина х высота), мм | 850 х 250 х 380 |
| Максимальная нагрузка на стол (по центру), кг | 400 |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1600 х 400 | 1250 х 400 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 |
| Наибольшее продольное перемещение стола (X), мм | 1010 | ±600 |
| Наибольшее поперечное перемещение стола (Y), мм | 400 | ±200 |
| Наибольшее вертикальное перемещение стола (установочное) (Z), мм | 250 | — |
| Предел рабочих подач стола и ползуна, мм/мин | 3..6000 | 0..4800 |
| Скорость быстрых перемещений стола (X, Y) / ползуна (Z), мм/мин | 7000 | 4800 |
| Допустимое усилие подачи по координате X и Y, Н | 15690 |
| Допустимое усилие подачи по координате Z, Н | 9806 |
| Точность позиционирования на длине 300, мм | 0,015 | 0,020 |
| Диаметр планшайбы наклонно-поворотного стола, мм | — | Ø 320 |
| Высота наклонно-поворотного стола, мм | — | 205 |
| Наибольшие продольные / поперечные программируемые перемещения стола относительно оси шпинделя, мм | — | ±600 /±200 / |
| Наибольшие круговые программируемые перемещения стола относительно оси шпинделя, мм | — | ±360° |
| Наибольший диаметр обрабатываемого изделия, мм | — | Ø 200 |
| Наибольший угол наклона планшайбы, мм | — | 90° |
| Наибольшее перемещение ползуна с фрезерным шпинделем (Z), мм | 260 | 300 |
| Частота вращения шпинделя, об/мин (число ступеней) | 50..2500 (12) | 31,5..2500 (12) |
| Количество скоростей шпинделя | 18 | 12 |
| Наибольший крутящий момент, кНм | 0,615 |
| Коэффициент ряда выходных частот вращения шпинделя | 1,26 |
| Эскиз конца шпинделя по ГОСТ 24644-81 7:24 | 50 | 50 |
| Емкость магазина инструмента | 12 | 15 |
| Время смены инструмента от реза до реза, с | 20 | 27 |
| Максимальный диаметр фрезы торцовой, мм | 125 |
| Максимальный диаметр фрезы концевой, мм | 40 |
| Максимальный диаметр сверления, мм | 30 | 30 |
| Максимальный вес инструмента, кг | 15 |
| Вылет инструмента от торца шпинделя, мм, не более | 250 | 200 |
| Электродвигатель привода главного движения, кВт (об/мин) | 7,5 (1450) | 14 (3000) |
| Электродвигатели привода подач HG-112B, HG-112C (оси X, Y), Нм | 17 |
| Электродвигатели привода подач ползуна HG-112C (ось Z), Нм | 23 |
| Электродвигатели привода подач ползуна (ось Z), кВт | 1,1 х 3 (500) |
| Электродвигатель наладочного перемещения консоли, кВт (об/мин) | 2,2 (1450) |
| Электродвигатель гидростанции, кВт (об/мин) | 2,2 (1450) |
| Электродвигатель насоса смазки, кВт (об/мин) | 0,27 (1500) |
| Электронасос охлаждающей жидкости Мощность, кВт | 0,12 (2800) | 0,12 (2800) |
| Производительность насоса СОЖ, л/мин | 8 |
| Тип гидростанции | 5АГ48-22Н |
| 3680 х 4170 х 3150 | 4770 х 2300 х 3000 |
| Масса станка, кг | 6580 | 5800 |
