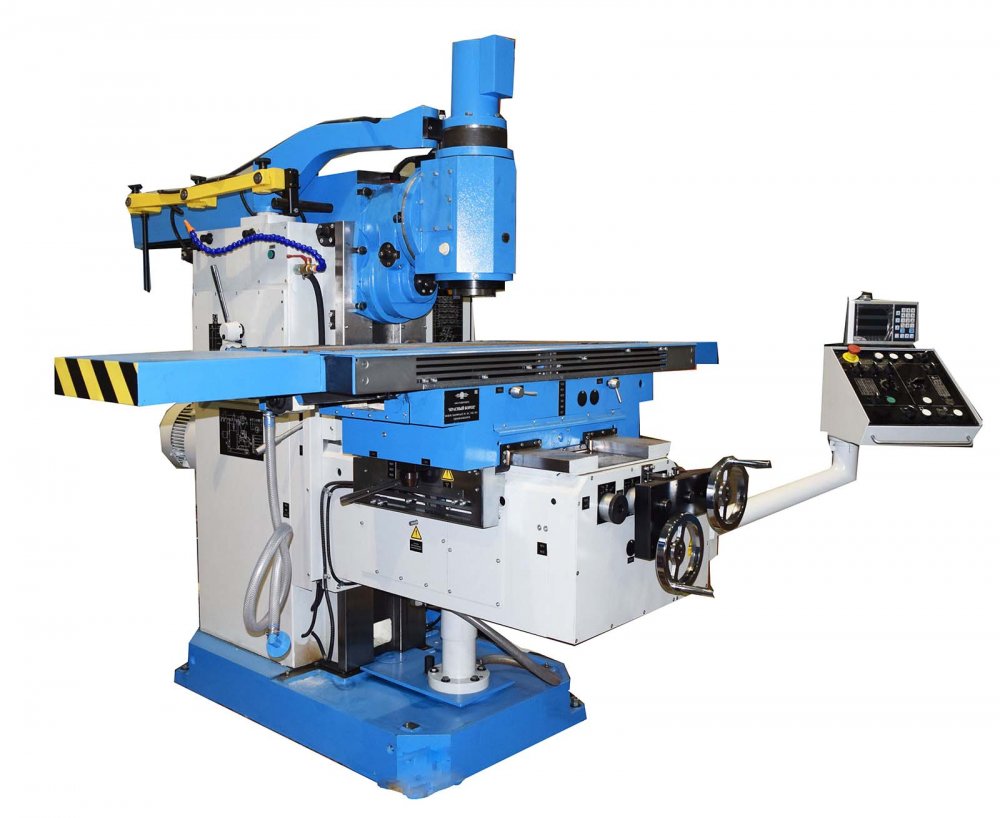

Горизонтально-фрезерный станок Орша-Ф32У
По запросу
Горизонтально-фрезерный станок Орша-Ф32У относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 320 х 1400, Орша. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Горизонтально-фрезерный станок Орша-Ф32У: описание и характеристики
Горизонтально-фрезерный станок Орша-Ф32У относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 320 х 1400, Орша.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6Т82Ш | Орша-Ф32Ш | Орша-Ф32У |
| Класс точности по ГОСТ 8-82 | П | П | П |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1250 х 320 | 1400 Х 320 | 1400 Х 320 |
| Наименьшее и наибольшее расстояние от оси горизонтального шпинделя до стола, мм | 30..450 | 40..450 | 70..405 |
| Расстояние от оси горизонтального шпинделя до хобота, мм | 155 |
| Расстояние от торца шпинделя поворотной головки до стола, мм | 125..545 | 130..540 |
| Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм | 260..820 |
| Наибольшее перемещение стола продольное ось X/ поперечное ось Y/ вертикальное ось Z, мм | 800/ 320/ 420 | 840/ 320/ 410 | 840/ 320/ |
| Максимальная нагрузка на стол (по центру), кг | 400 | 300 | 300 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 | 3 |
| Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм | 0,05 |
| Перемещение стола на один оборот лимба продольное и поперечное, мм | 6 |
| Перемещение стола на один оборот лимба вертикальное, мм | 2 |
| Быстрый ход стола продольный/ поперечный/ вертикальный, м/мин | 4/ 4/ 1,3 | 3/ 3/ 0,8 |
| Число ступеней рабочих подач стола | 22 |
| Пределы рабочих подач стола. Продольных и поперечных, мм/мин (число ступеней) | 12,5…1600 (22) | 25..1250 | 25..1250 |
| Пределы рабочих подач стола. Вертикальных, мм/мин (число ступеней) | 4,1…530 (22) | 6..320 | 6..320 |
| Усилие резания продольной, поперечной, вертикальной подач, Н | 15,0/ 12,0/ 5,0 |
| Частота вращения шпинделя поворотной и накладной головок, об/мин (число ступеней) | 50..1600 (11) | 71..2240 (Б/с) | 25..2000 |
| Количество скоростей шпинделя | 11 | Б/с |
| Частота вращения горизонтального шпинделя, об/мин (число ступеней) | 31,5..1600 (11) | 25..2000 (Б/с) | 25..2000 |
| Количество скоростей горизонтального шпинделя | 18 | (Б/с) |
| Перемещение пиноли (гильзы) шпинделя, мм | 80 | 70 |
| Перемещение пиноли шпинделя на одно деление лимба, мм | 0,1 |
| Перемещение пиноли шпинделя на один оборот лимба, мм | 6 |
| Поворот вертикальной шпиндельной головки в продольной столу плоскости, град | ±45° | ±45° |
| Поворот вертикальной шпиндельной головки в поперечной столу плоскости, град | — | ±45° | ±45° |
| Поворот накладной шпиндельной головки в горизонтальной плоскости, град | 360° | 360° |
| Наибольший крутящий момент на горизонтальном шпинделе, Н.м | 1000 |
| Наибольший крутящий момент на вертикальном шпинделе, Н.м | 210 |
| Конец горизонтального шпинделя по ГОСТ 24644-81 (конус по ГОСТ 15945-82) | 50 ряд4, исп.6 | ISO-50 |
| Эскиз конца шпинделя поворотной и накладной головки по ГОСТ 24644-81 | 40 ряд 3, исп.5 | ISO-40 |
| Допустимый диаметр фрез при черновой обработке. Горизонтальный/ вертикальный шпиндель, мм | 250/ 75 |
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | есть | есть |
| Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) | есть | есть |
| Блокировка раздельного включения подачи | есть | есть |
| Автоматическая прерывистая подача Продольная | есть | есть |
| Автоматическая прерывистая подача Поперечная и вертикальная | нет | нет |
| Торможение шпинделя | есть | есть |
| Предохранение от перегрузки (муфта) | есть | есть |
| Количество электродвигателей на станке | 5 |
| Электродвигатель привода главного движения, кВт | 7,5 | 7,5 |
| Электродвигатель привода шпинделя поворотной головки, кВт | 3,0 | 4,0 |
| Электродвигатель насоса охлаждающей жидкости, кВт | 0,125 |
| Электродвигатель привода подач стола, кВт | 2,2 | 2,2 |
| Электродвигатель привода зажима инструмента, кВт | 0,18 | Гидравл |
| Суммарная мощность всех электродвигателей на станке, кВт | 13,87 |
| Габариты станка (длина х ширина х высота), мм | 2280 х 1965 х 1970 | 2454 х 1890 х 2425 | 2427 х 1890 х 2060 |
| Масса станка, кг | 3550 | 3500 | 3234 |
