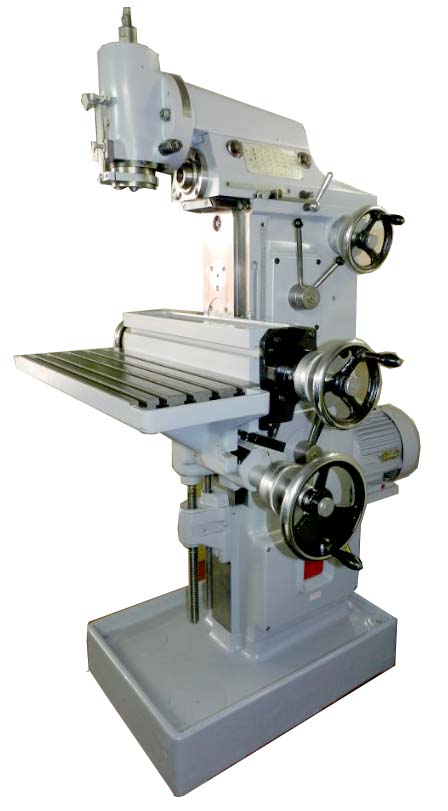

Универсальный фрезерный станок ОФ-55
По запросу
Универсальный фрезерный станок ОФ-55 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 260 х 630, Владимир. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Универсальный фрезерный станок ОФ-55: описание и характеристики
Универсальный фрезерный станок ОФ-55 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 260 х 630, Владимир.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | СФ676 | ОФ-55 | СФ-67 | УФ-300с | УФ-9 |
| Класс точности по ГОСТ 8-82 | Н | П | Н | Н | Н |
| Размеры вертикального стола, мм | 250 х 630 | 195 х 550 | 195 х 550 | 195 х 550 | 195 х 550 |
| Размеры горизонтального (углового) стола, мм | 250 х 800 | 260 х 630 | 200 х 630 | 215 х 600 |
| Максимальная масса обрабатываемой детали, кг | 100 |
| Наибольшее расстояние от рабочей поверхности вертикального (основного) стола до торца шпинделя, мм | 105 | 105 | 105 | 105 |
| Наибольшее расстояние от рабочей поверхности вертикального стола до вертикальных направляющих, мм | 128 | 128 | 130 | 130 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального (углового) стола, мм | 80..460 | 70..360 | 70..360 | 68..358 | 68..358 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм | 0..380 | 22..312 |
| Наибольший вылет оси вертикального шпинделя, мм | 125..375 | 100 |
| Наибольший продольный ход стола (X), мм | 450 | 250 | 250 | 250 | 250 |
| Наибольший поперечный ход шпиндельной бабки (Y), мм | 300 | 150 | 150 | 150 | 150 |
| Наибольший вертикальный стола (Z), мм | 380 | 290 | 290 | 290 | 290 |
| Частота вращения горизонтального шпинделя, об/мин | 50..1630 | 42..2150 95..1650 125..1220 125..1220 | 95..1650 | 125..1220 | 125..1220 |
| Количество скоростей шпинделей | 16 | 12 | 6 | 6 | 6 |
| Перемещение шпинделя на одно деление лимба, мм | 0,025 | 0,025 | 0,025 | 0,025 |
| Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм | 148 |
| Конус горизонтального и вертикального шпинделей | 40АТ5 | Морзе 4 | Морзе 4 | Морзе 4 | Морзе 4 |
| Частота вращения вертикального шпинделя, об/мин | 63..2040 | 55..2450 — 189..1830 188..1830 | — | 189..1830 | 188..1830 |
| Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм | 120 | — |
| Наибольшее осевое перемещение вертикального шпинделя, мм | 80 | 60 | — | 70 | 70 |
| Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус | ±90° | ±45° | — | ±45° | ±45° |
| Конус вертикального шпинделя | 40АТ5 | Морзе 4 | — | Морзе 4 | Морзе 4 |
| Пределы продольных и вертикальных подач стола (X, Z), мм/мин | 13..395 | 10..380 | 17,5..178 | 19,7..156 (сменн. колеса) | 19,7..156 (сменн. колеса) |
| Ускоренный ход стола, мм/мин | 935 | 935 | — | — |
| Перемещение стола продольное на одно деление лимба, мм | 0,025 | 0,025 |
| Перемещение суппорта стола вертикальное на одно деление лимба, мм | 0,025 | 0,025 | 0,025 | 0,025 |
| Количество подач стола | 16 | 12 | 6 | 1 (сменн. колеса) | 1 (сменн. колеса) |
| Наибольшее усилие подач стола, Н | 5000 |
| Электродвигатель главного привода, кВт (об/мин) | 3 | 1,6/ 2,3 (1000/1500) | 2,2 (1430) | 1,7 (1420) | 1,5 (1440) |
| Электродвигатель привода насоса охлаждения, кВт | 0,12 | 0,12 (1800) | 0,12 (1800) | 0,12 (1800) | 0,12 (1800) |
| Суммарная мощность электродвигателей, кВт | 3,12 | 1,12 |
| Габариты станка (длина х ширина х высота), мм | 1200 х 1240 х 1780 | 1150 х 1100 х 1600 | 1150 х 1100 х 1600 | 1100 х 1130 х 1400 | 1100 х 1130 х 1400 |
| Масса станка, кг | 1050 | 900 | 550 | 865 | 865 |
