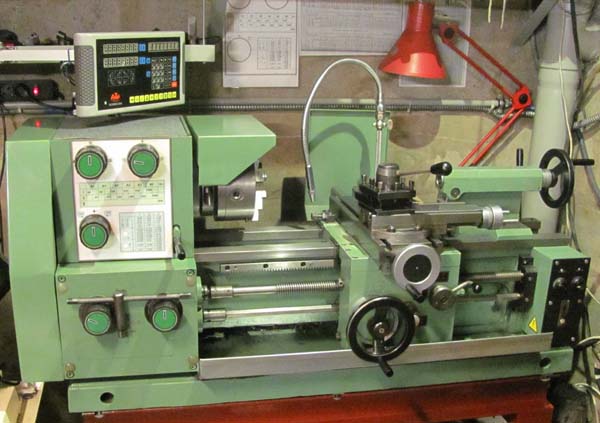

Токарный станок МС-03
По запросу
Токарный станок МС-03 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 270, Луганск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок МС-03: описание и характеристики
Токарный станок МС-03 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 270, Луганск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | МС-03 | ТВ-4 | ТВ-6 | ТВ-7 |
| Класс точности | Н | Н | Н | Н |
| Наибольший диаметр заготовки над станиной, мм | 270 | 200 | 200 | 220 |
| Наибольший диаметр заготовки над суппортом, мм | 120 | 125 | 80 | 100 |
| Высота центров над плоскими направляющими станины, мм | 130 | 108 | 108 | 120 |
| Наибольшая длина заготовки в центрах (РМЦ), мм | 500 | 350 | 350 | 330 |
| Наибольшая длина заготовки в патроне, мм | 310 |
| Наибольшая длина обтачивания, мм | 500 | 300 | 300 | 300 |
| Наибольшая высота держателя резца, мм | 20 | 10 х 12 | 12 х 12 | 16 х 16 |
| Высота от опорной поверхности резца до линии центров, мм | 12 | 12 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 78 | 78 |
| Резьбовой конец шпинделя, мм | М52 | М36 х 4 | М36 х 4 | М45 х 4 |
| Диаметр стандартного патрона, мм | 100 | 100 | 125 |
| Диаметр сквозного отверстия в шпинделе, мм | 25 | 16 | 18 |
| Наибольший диаметр прутка, мм | 23 | 15 | 12 |
| Конус Морзе шпинделя | №4 | №2 | №3 | №3 |
| Число ступеней частот прямого вращения шпинделя | 13 | 6 | 6 | 8 |
| Частота прямого вращения шпинделя, об/мин | 45..2800 | 120, 160, 230, 375, 500, 710 | 130, 170, 235, 385, 510, 700 | 60..1000 |
| Торможение шпинделя | есть | нет | нет | нет |
| Блокировка рукояток | нет | нет | нет |
| Наибольшее продольное перемещение суппорта, мм | 500 | 300 | 300 | 260 |
| Перемещение суппорта продольное на одно деление лимба, мм | 0,5 | 0,25 | 0,25 |
| Наибольшее поперечное перемещение суппорта, мм | 190 | 100 | 100 |
| Перемещение суппорта поперечное на одно деление лимба, мм | 0,025 | 0,025 | 0,025 |
| Наибольшее перемещение резцовых салазок, мм | 160 | 50 | 85 | 85 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,025 | 0,025 | 0,025 |
| Угол поворота резцовых салазок, град | ±45° | ±45° | ±40° |
| Число ступеней продольных подач суппорта | 30 | 3 | 3 | 8 |
| Пределы продольных рабочих подач суппорта, мм/об | 0,018..0,7 | 0,08; 0,1; 0,12 | 0,08; 0,1; 0,12 | 0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32 |
| Пределы рабочих поперечных подач суппорта, мм/об | 0,005..0,2 | нет | нет | нет |
| Количество нарезаемых резьб метрических | 3 | 3 | 6 |
| Пределы шагов нарезаемых резьб метрических, мм | 0,125..10 | 0,8; 1,0; 1,25 | 0,8; 1,0; 1,25 | 0,8; 1,0; 1,25; 1,5; 2,0; 2,5 |
| Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм | 24..4 | нет | нет | нет |
| Пределы шагов нарезаемых резьб модульных, мм | 0,25..2,5 | нет | нет | нет |
| Пределы шагов нарезаемых резьб питчевых | нет | нет | нет | нет |
| Конус Морзе задней бабки | №3 | №2 | №2 | №2 |
| Наибольшее перемещение пиноли, мм | 80 | 65 | 65 | 65 |
| Напряжение питающей сети, В | ~380 | ~380 | ~380 | ~380 |
| Электродвигатель главного привода, кВт (об/мин) | 1,5 (1500) | 1,0 | 1,1 | 1,1 |
| Габариты станка (длина ширина высота), мм | 1500 х 680 х 580 | 1440 х 470 х 1020 | 1100 х 470 х 110 | 1050 х 535 х 1200 |
| Масса станка, кг | 210 | 280 | 300 | 400 |
