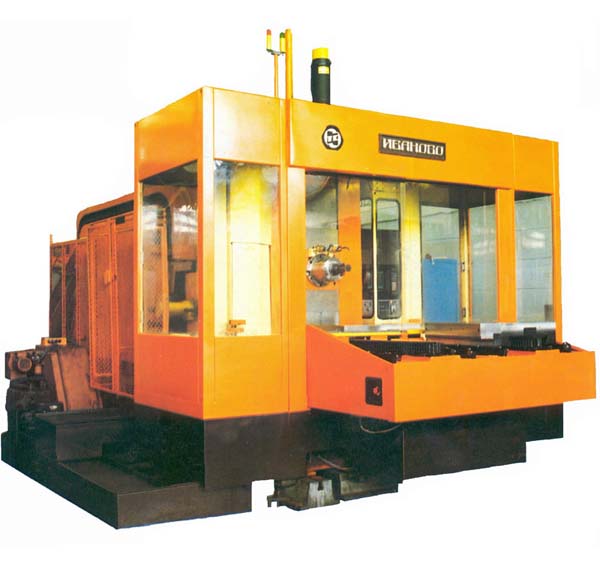

Фрезерный станок с ЧПУ ИС-500
По запросу
Фрезерный станок с ЧПУ ИС-500 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 500 х 500, Иваново. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Фрезерный станок с ЧПУ ИС-500: описание и характеристики
Фрезерный станок с ЧПУ ИС-500 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 500 х 500, Иваново.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | ИС-500ПМФ4 | ИС-800ПМФ4 |
| Класс точности по ГОСТ 8-82 | П | П |
| Размеры рабочей поверхности стола (длина х ширина), мм | 500 х 500 | 800 х 800 |
| Перемещение поперечное стола (ось X), мм | 1000 | 1000 |
| Перемещение вертикальное шпиндельной бабки (ось Y), мм | 630 | 1000 |
| Перемещение продольное стойки (ось Z), мм | 800 | 800 |
| Вращение индексируемого поворотного стола (ось B), град | 3° 120 поз. | 3° 120 поз. |
| Дискретность непрерывного вращения индексируемого поворотного стола (ось B), град | 0,001 | 0,001 |
| Диаметр сверления в стали, мм | 3..45 | 3..45 |
| Наибольший диаметр нарезания резьбы в стали, мм | М6..М100 | М6..М100 |
| Наибольший диаметр растачиваемого отверстия, мм | 315 | 315 |
| Наибольший диаметр торцовой фрезы, мм | 315 | 315 |
| Производительность съема стружки (22 кВт), см³/мин | 450 | 450 |
| Рабочая подача по осям X, Y, Z, мм/мин | 1..6000 | 1..6000 |
| Скорость быстрых установочных перемещений по осям X, Y, Z, м/мин | 15 | 15 |
| Наибольшее допустимое усилие подачи стола по оси X, Н | 12500 | 12500 |
| Наибольшее допустимое усилие подачи шпиндельной бабки (вертикальное) по оси Y вниз/ вверх, Н | 10000/ 5000 | 10000/ 5000 |
| Наибольшее допустимое усилие подачи стойки по оси Z, Н | 15000 | 15000 |
| Расстояние от оси шпинделя до стола, мм | 65..695 | 20..1020 |
| Расстояние от торца шпинделя до оси стола, мм | 200..1000 | 200..1000 |
| Количество управляемых координат | 3 | 3 |
| Количество одновременно управляемых координат при линейной/ круговой интерполяции | 3/3 | 3/3 |
| Максимальная нагрузка на стол (по центру), кг | 800 | 1600 |
| Количество резьбовых отверстий на поверхности стола | 75 | 47 |
| Диаметр резьбовых отверстий на поверхности стола, мм | М16 | М16 |
| Частота вращения шпинделя, об/мин | 8..4500 | 8..4500 |
| Наибольший крутящий момент, Нм | 900 | 980 |
| Конус шпинделя для крепления инструмента 7:24 | 50 |
| Количество инструмента в магазине | 64 | 64 |
| Время смены инструмента, с | 8 | 8 |
| Время смены инструмента от стружки к стружке, с | 20 | 20 |
| Максимальный диаметр рядом стоящего инструмента, мм | 125 | 125 |
| Максимальный диаметр свободно стоящего инструмента, мм | 315 |
| Максимальная длина инструмента от торца шпинделя, мм | 400 | 400 |
| Масса инструментальной оправки с инструментом, кг | 25 | 25 |
| Время смены столов-спутников, с | 45..50 | 40 |
| Электродвигатель постоянного тока привода главного движения, кВт | 22 |
| Электродвигатели привода подач (X, Y, Z, B) и магазина, Н.м | 38 |
| Электродвигатель насоса гидростанции, кВт | 5,5 |
| Суммарная мощность всех электродвигателей на станке, кВт | 72,8 |
| Габариты станка (длина ширина), мм | 4750 х 5813 | 6150 х 4750 |
| Габариты станка (высота), мм | 2560 | 4000 |
| Масса станка, кг | 14000 | 17000 |
