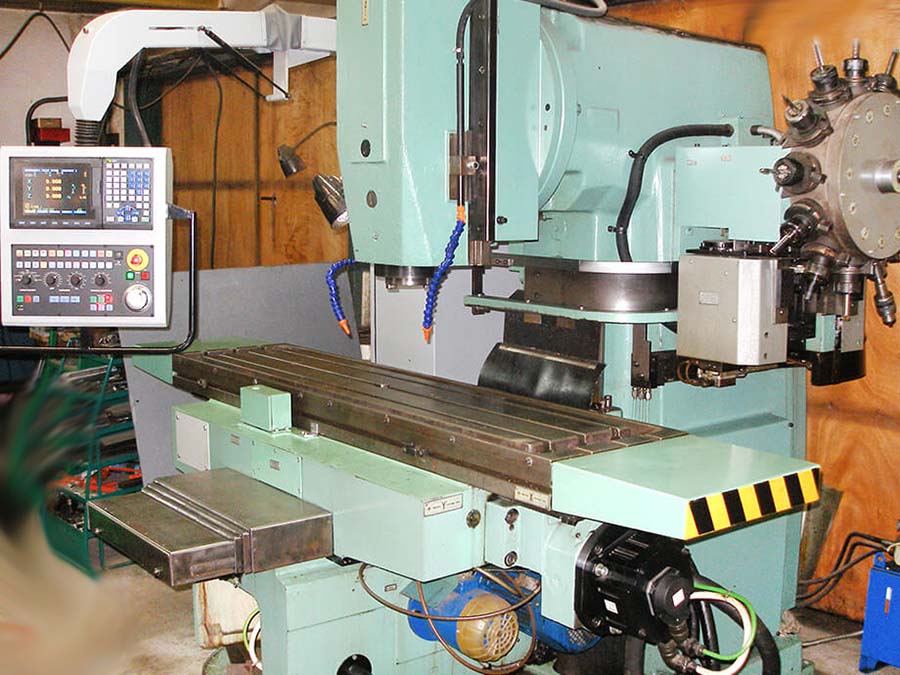

Фрезерный станок с ЧПУ ГФ2171
По запросу
Фрезерный станок с ЧПУ ГФ2171 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 400 х 1600, Горький. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Фрезерный станок с ЧПУ ГФ2171: описание и характеристики
Фрезерный станок с ЧПУ ГФ2171 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 400 х 1600, Горький.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | ГФ2171с5 | ГФ2171с6 |
| Класс точности по ГОСТ 8-82 | Н | Н/П |
| Модель устройства ЧПУ | 2С45-65 | 2С45-65 |
| Количество управляемых координат | 3 | 3 |
| Количество одновременно управляемых координат при линейной/ круговой интерполяции | 3/2 | 3/2 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 250..500 | 250..500 |
| Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм | 500 | 500 |
| Предельные размеры обрабатываемых поверхности (длина х ширина х высота), мм | 850 х 250 х 380 | 950 х 350 х 400 |
| Максимальная нагрузка на стол (по центру), кг | 400 | 400 |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1600 х 400 | 1600 х 400 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 |
| Наибольшее продольное перемещение стола (X), мм | 1010 | 1010 |
| Наибольшее поперечное перемещение стола (Y), мм | 400 | 400 |
| Наибольшее вертикальное перемещение стола (установочное) (Z), мм | 250 | 250 |
| Наибольшее перемещение ползуна (Z), мм | 260 | 260 |
| Предел рабочих подач стола и ползуна, мм/мин | 3..6000 | 3..6000 |
| Скорость быстрых перемещений стола (X, Y) / ползуна (Z), мм/мин | 7000 | 9000/ 7000 |
| Допустимое усилие подачи по координате X и Y, Н | 15690 | 15690 |
| Допустимое усилие подачи по координате Z, Н | 9806 | 9806 |
| Точность позиционирования, мм | 0,015 |
| Частота вращения шпинделя, об/мин (число ступеней) | 50..2500 (12) | 50..2500 (12) |
| Количество скоростей шпинделя | 18 | 18 |
| Наибольший крутящий момент, кНм | 0,615 | 0,615 |
| Коэффициент ряда выходных частот вращения шпинделя | 1,26 | 1,26 |
| Эскиз конца шпинделя по ГОСТ 24644-81 7:24 | 50 | 50 |
| Емкость магазина инструмента | 12 | 12 |
| Время смены инструмента, с | 20 | 20 |
| Максимальный диаметр фрезы торцовой, мм | 125 |
| Максимальный диаметр фрезы концевой, мм | 40 |
| Максимальный диаметр сверла, мм | 30 |
| Максимальный вес инструмента, кг | 15 |
| Вылет инструмента от торца шпинделя, мм, не более | 250 | 250 |
| Электродвигатель привода главного движения, кВт (об/мин) | 7,5 (1450) | 11 (1466) |
| Электродвигатели привода подач HG-112B, HG-112C (оси X, Y), Нм | 17 | 23 |
| Электродвигатели привода подач ползуна HG-112C (ось Z), Нм | 23 | 23 |
| Электродвигатель наладочного перемещения консоли, кВт (об/мин) | 2,2 (1450) | 2,2 (1410) |
| Электродвигатель гидростанции, кВт (об/мин) | 2,2 (1450) | 2,2 (1400) |
| Электродвигатель насоса смазки, кВт (об/мин) | 0,27 (1500) | 0,27 (1400) |
| Электронасос охлаждающей жидкости Мощность, кВт | 0,12 (2800 | 0,12 (2800) |
| Производительность насоса СОЖ, л/мин | 8 |
| Тип гидростанции | 5АГ48-22Н | 10-2, 2Г48-1 |
| Габариты станка (длина ширина высота), мм | 3680 х 4170 х 3150 | 3660 х 4200 х 2850 |
| Масса станка, кг | 6580 | 6500 |
