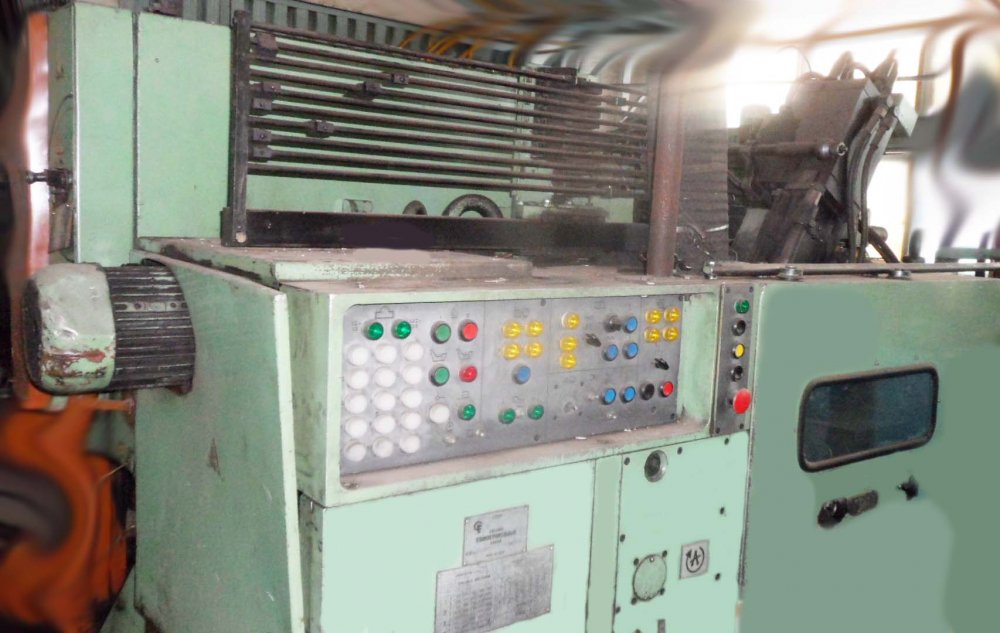

Специальный токарный станок ЕМ-473
По запросу
Специальный токарный станок ЕМ-473 относится к группе «Токарные многорезцовые и специальные станки». Основные справочные параметры: Ø 250 х 710, Ейск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Специальный токарный станок ЕМ-473: описание и характеристики
Специальный токарный станок ЕМ-473 относится к группе «Токарные многорезцовые и специальные станки». Основные справочные параметры: Ø 250 х 710, Ейск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | ЕМ-473 | 1А730 | 1Н713 |
| Год начала серийного выпуска | 1954 | 1972 |
| Точность по ГОСТ 8-82 | Н | Н | Н |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 400 | 410 | 400 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 250 | 320 | 250 |
| Наибольшая длина обрабатываемого изделия (РМЦ), мм | 710, 1250 | 200..500 | 500 |
| Наибольшая длина обработки двумя резцами, мм | 460 |
| Высота центров, мм | 200 |
| Наибольший вес изделия обрабатываемого в центрах, кг | 180 |
| Высота центров над продольным суппортом, мм | 55 |
| Высота центров над поперечным суппортом, мм | 60 |
| Высота сечения устанавливаемых резцов, мм | 25..32 |
| Количество рабочих скоростей шпинделя | 14 | 12 | 14 |
| Пределы чисел оборотов прямого вращения шпинделя, об/мин (Число ступеней) | 100..2000 | 56..710 (12) | 50..1000 (14) |
| Наибольший крутящий момент на шпинделе не менее, кНм (кгс*м) | (310) |
| Диаметр отверстия в шпинделе, мм | 70 | 52 | 60 |
| Конус в шпинделе | 80-АТ7 | Морзе 5 |
| Конец шпинделя по ГОСТ 12595-72 | фланцевый 1-8 | М80 |
| Количество подач продольного суппорта | 13 |
| Наибольшее поперечное установочное перемещение суппорта, мм | 90 |
| Наибольшее поперечное рабочее перемещение суппорта, мм | 30 |
| Наибольшее продольное установочное перемещение суппорта, мм | 325 | 385 |
| Наибольшее продольное рабочее перемещение суппорта, мм | 250 | 325 |
| Цена деления лимба, мм | 0,025 |
| Диапазон скоростей продольных подач револьверного суппорта, мм/мин | 25..400 |
| Допустимое тяговое усилие на ходовом винте, кгс | 1200 |
| Скорость быстрых перемещений продольного суппорта, мм/мин | 3500 |
| Количество подач поперечного суппорта | 12 |
| Наибольшее поперечное установочное перемещение суппорта, мм | 225 | 200 |
| Наибольшее поперечное рабочее перемещение суппорта, мм | 135 | 200 |
| Цена деления лимба, мм | 0,05 |
| Диапазон скоростей продольных подач револьверного суппорта, мм/мин | 25..315 |
| Скорость быстрых перемещений поперечного суппорта, мм/мин | 2250 |
| Конус пиноли | Морзе 5АТ7 | Морзе 4 | Морзе 5 |
| Наибольшее перемещение пиноли, мм | 155 | 160 |
| Наибольшая скорость перемещения пиноли подвод/отвод, м/мин | 4/5,2 |
| Электродвигатель главного привода, кВт (об/мин) | 13/18 | 14 (1460) | 17 |
| Электродвигатель привода быстрых и рабочих подач продольного суппорта, кВт (об/мин) | 1,0 (1410) | 1,5 |
| Электродвигатель привода быстрых и рабочих подач поперечного суппорта, кВт | 1,5 |
| Электродвигатель насоса охлаждения, кВт | 0,15 |
| Габаритные размеры станка (длина, ширина, высота), мм | 2990 х 1530 х 2200 | 2335 х 1800 х 1300 | 2435 х 1250 х 1985 |
| Масса станка, кг | 6400 | 3740 | 4700 |
