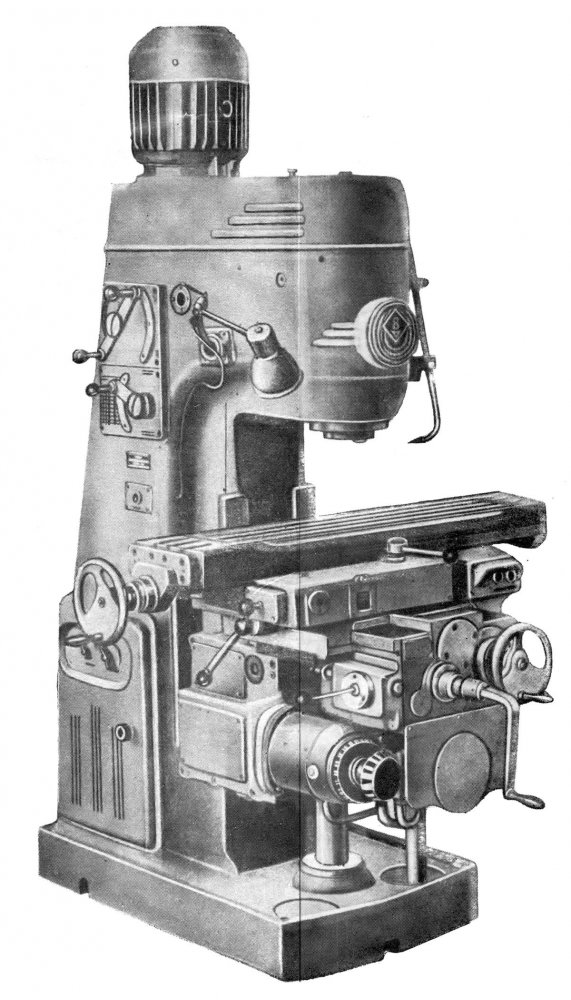

Вертикально-фрезерный станок 6В11
По запросу
Вертикально-фрезерный станок 6В11 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 250 х 1000, Фрунзе. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Вертикально-фрезерный станок 6В11: описание и характеристики
Вертикально-фрезерный станок 6В11 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 250 х 1000, Фрунзе.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6В11 | 6Н11 | 6Р11 |
| Класс точности по ГОСТ 8-71 и ГОСТ 8-82 | Н | Н | Н |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1000 х 250 | 1000 х 250 | 1000 х 250 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола | 30..400 | 30..380 |
| Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | 300 | 280 |
| Расстояние от задней кромки стола до вертикальных направляющих станины, мм | 20..280 |
| Частота вращения шпинделя, об/мин | 45..2240 | 65..1800 |
| Количество скоростей шпинделя | 18 | 16 |
| Эскиз конца шпинделя | №3 по ГОСТ 836-47 | №3 по ГОСТ 836-47 |
| Конус шпинделя | 45 |
| Диаметр отверстия фрез шпинделя | 26 |
| Наибольший допустимый крутящий момент на шпинделе Нм | 525 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 |
| Наибольшее перемещение стола продольное от руки/ от двигателя (ось X), мм | 650/ 640 | 600/ 560 |
| Наибольшее перемещение стола поперечное от руки/ от двигателя (ось Y), мм | 210/ 200 | 200/ 190 |
| Наибольшее перемещение стола вертикальное от руки/ от двигателя (ось Z), мм | 360/ 350 | 350/ 340 |
| Наибольший угол поворота стола, град | нет |
| Цена одного деления шкалы поворота стола, град | нет |
| Перемещение стола на одно деление лимба (продольное, поперечное), мм | 0,05 | 0,05 |
| Перемещение стола на одно деление лимба (вертикальное), мм | 0,05 | 0,025 |
| Перемещение стола на один оборот лимба продольное и поперечное, мм | 6 | 6 |
| Перемещение стола на один оборот лимба вертикальное, мм | 2 | 3 |
| Наибольшее усилие, допускаемое механизмом подач в продольном/ поперечном/ вертикальном направлении, кг | 1200/ 1200/ 500 |
| Быстрый ход стола продольный (ось X), м/мин | 2,9 |
| Быстрый ход стола поперечный (ось Y), м/мин | 2,3 |
| Быстрый ход стола вертикальный (ось Z), м/мин | 1,15 |
| Число ступеней рабочих подач стола | 18 | 16 |
| Пределы рабочих подач. Продольных (ось X), мм/мин | 20..1000 | 35..980 |
| Пределы рабочих подач. Поперечных (ось Y), мм/мин | 21,2..1060 | 25..765 |
| Пределы рабочих подач. Вертикальных (ось Z), мм/мин | 8..385 | 12..380 |
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | есть | есть |
| Автоматическая прерывная подача в продольном/ поперечном/ вертикальном направлении | есть/ нет/ нет |
| Блокировка ручной и механической подачи (продольной) | нет | нет |
| Блокировка ручной и механической подачи (поперечной, вертикальной) | есть | есть |
| Торможение шпинделя (муфта) | есть | есть |
| Предохранение от перегрузки (муфта) | есть | есть |
| Электродвигатель привода главного движения, кВт (об/мин) | 5,5 (1440) | 4,5 |
| Электродвигатель привода подач, кВт | 1,1 (1410) | 1,7 |
| Электронасос охлаждающей жидкости Тип | ПА-22 |
| Электродвигатель насоса охлаждающей жидкости, кВт | 0,12 (2800) | 0,12 |
| Производительность насоса СОЖ, л/мин | 22 |
| Габариты станка (длина ширина высота), мм | 1740 х 1580 х 2265 | 2060 х 1530 х 2300 |
| Масса станка, кг | 2000 | 2100 |
