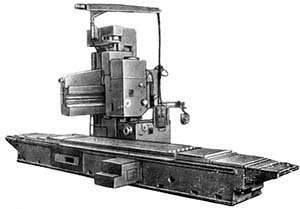

Продольно-фрезерный станок 6У312
По запросу
Продольно-фрезерный станок 6У312 относится к группе «Продольно-фрезерные станки». Основные справочные параметры: 1250 х 4000, Ульяновск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Продольно-фрезерный станок 6У312: описание и характеристики
Продольно-фрезерный станок 6У312 относится к группе «Продольно-фрезерные станки». Основные справочные параметры: 1250 х 4000, Ульяновск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6У312 | 6У316 |
| Наибольшие размеры обрабатываемой заготовки (ширина х высота), мм | 1250 х 1250 | 1600 х 1250 |
| Наибольшая масса обрабатываемой заготовки, кг | 18000 | 25000 |
| Размеры рабочей поверхности стола, мм | 1250 х 4000 | 1600 х 5000 |
| Наибольший ход стола, мм | 4500 | 5500 |
| Наибольший угол поворота вертикальной фрезерной бабки, град | ±45° | ±45° |
| Наибольший угол поворота горизонтальной фрезерной бабки, град | ±30° | ±30° |
| Расстояние от торца вертикального шпинделя до поверхности стола, мм | 260..1330 | 260..1330 |
| Расстояние от оси горизонтального шпинделя до поверхности стола, мм | 20..1050 | 20..1050 |
| Наибольший расчетный диаметр торцевых фрез, мм | 400 | 400 |
| Частота вращения шпинделей, об/мин | 25..1250 (φ = 1,26) | 25..1250 (φ = 1,26) |
| Количество скоростей шпинделя | 18 | 18 |
| Ход гильзы шпинделя, мм | 315 | 315 |
| Скорость бесступенчатой подачи бабок, мм/мин | 8..800 | 8..800 |
| Скорость бесступенчатой подачи стола, мм/мин | 5..1000 | 5..1000 |
| Скорость бесступенчатой подачи гильзы шпинделя, мм/мин | 4..400 | 4..400 |
| Скорость быстрого (установочного) перемещения стола, мм/мин | 2000 | 2000 |
| Скорость быстрого (установочного) перемещения бабок, мм/мин | 5500..6000 | 5500..6000 |
| Скорость быстрого (установочного) перемещения гильз шпинделей, мм/мин | 1000 | 1000 |
| Скорость установочного перемещения поперечины, м/мин | 550 | 550 |
| Наибольший крутящий момент на шпинделе, кгс*м | 386 | 386 |
| Наибольшее усилие резания, допускаемое механизмом подачи бабки, кгс | 2000 | 2000 |
| Наибольшее усилие резания, допускаемое механизмом подачи стола, кгс | 8000 | 8000 |
| Наибольшее усилие резания, допускаемое механизмом подачи вертикального шпинделя, кгс | 1300 | 1300 |
| Наибольшее усилие резания, допускаемое механизмом подачи горизонтального шпинделя, кгс | 800 | 800 |
| Конец шпинделя по ГОСТ 836-72 | 60 | 60 |
| Количество электродвигателей на станке | 10 | 10 |
| Электродвигатель привода главного движения, кВт | 22 х 2 | 22 х 2 |
| Электродвигатель привода подач стола, кВт | 11 | 11 |
| Электродвигатель приводов подач бабок, кВт | 4,3 х 2 | 4,3 х 2 |
| Электродвигатель быстрого перемещения стола, кВт | 7,5 | 7,5 |
| Электродвигатель перемещения поперечины, кВт | 7,5 | 7,5 |
| Электродвигатель насоса смазки, кВт | 1,5 | 1,5 |
| Электродвигатель станции гидропривода, кВт | 3 | 3 |
| Электродвигатель станции гидропривода поперечины, кВт | 1,5 | 1,5 |
| Электродвигатель станции гидропривода фрезерных бабок, кВт | 1,1 х 2 | 1,1 х 2 |
| Электродвигатель насоса охлаждения, кВт | 0,12 | 0,12 |
| Габаритные размеры (длина х ширина х высота), мм | 11070 х 4360 х 5500 | 13170 х 4535 х 5500 |
| Масса станка, кг | 52700 | 57700 |
