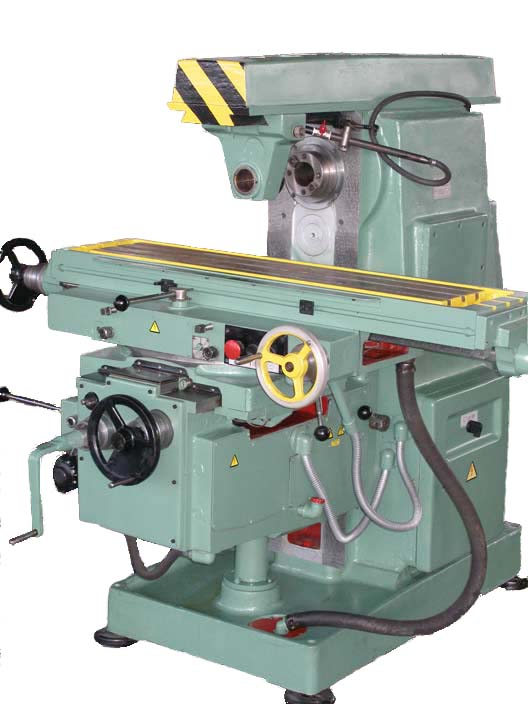

Горизонтально-фрезерный станок 6Р83
По запросу
Горизонтально-фрезерный станок 6Р83 относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 400 х 1600, Горький. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Горизонтально-фрезерный станок 6Р83: описание и характеристики
Горизонтально-фрезерный станок 6Р83 относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 400 х 1600, Горький.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6Р82 | 6Р82Г | 6Р83 | 6Р83Г |
| Класс точности по ГОСТ 8-82 | Н | Н | Н | Н |
| Максимальная нагрузка на стол (по центру), кг | 250 | 250 | 300 | 300 |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1250 х 320 | 1250 х 320 | 1600 х 400 | 1600 х 400 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 | 3 | 3 |
| Наибольшее перемещение стола продольное механическое/ ручное, мм | 800/ 800 | 800/ 800 | 1000/ 1000 | 1000/ 1000 |
| Наибольшее перемещение стола поперечное механическое/ ручное, мм | 240/ 250 | 240/ 250 | 300/ 320 | 300/ 320 |
| Наибольшее перемещение стола вертикальное механическое/ ручное, мм | 360/ 370 | 410/ 420 | 340/ 350 | 410/ 420 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола при ручном перемещении, мм * При ручном перемещении и снятом нижнем ограничительном кулачке | 30…400* | 30…450* | 30…380* | 30…450* |
| Расстояние от оси шпинделя до хобота, мм | 155 | 155 | 190 | 190 |
| Наибольший угол поворота стола, град | ±45 | нет | ±45 | нет |
| Цена одного деления шкалы поворота стола, град | 1 | нет | 1 | нет |
| Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм | 0,05 | 0,05 | 0,05 | 0,05 |
| Перемещение стола на один оборот лимба продольное и поперечное, мм | 6 | 6 | 6 | 6 |
| Перемещение стола на один оборот лимба вертикальное, мм | 2 | 2 | 2 | 2 |
| Частота вращения шпинделя, об/мин | 31,5 — 1600 | 31,5 — 1600 | 31,5 — 1600 | 31,5 — 1600 |
| Количество скоростей шпинделя | 18 | 18 | 18 | 18 |
| Наибольший крутящий момент, кгс.м | 107 | 107 | 143 | 143 |
| Эскиз конца шпинделя | ГОСТ 836-72 | ГОСТ 836-72 | ГОСТ 836-72 | ГОСТ 836-72 |
| Конус шпинделя | 50 | 50 | 50 | 50 |
| Быстрый ход стола продольный и поперечный, мм/мин | 3/ 3/ 1 | 3/ 3/ 1 | 3/ 3/ 1 | 3/ 3/ 1 |
| Число ступеней рабочих подач стола | 18 | 18 | 18 | 18 |
| Пределы рабочих подач. Продольных и поперечных, мм/мин | 25…1250 | 25…1250 | 25…1250 | 25…1250 |
| Пределы рабочих подач. Вертикальных, мм/мин | 8,3…416,6 | 8,3…416,6 | 8,3…416,6 | 8,3…416,6 |
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | есть | есть | есть | есть |
| Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) | есть | есть | есть | есть |
| Блокировка раздельного включения подачи | есть | есть | есть | есть |
| Автоматическая прерывистая подача Продольная | есть | есть | есть | есть |
| Автоматическая прерывистая подача Поперечная и вертикальная | нет | нет | нет | нет |
| Торможение шпинделя | есть | есть | есть | есть |
| Предохранение от перегрузки (муфта) | есть | есть | есть | есть |
| Электродвигатель привода главного движения Тип | 4А132М4УЗ | 4А132М4УЗ | 4А132М4УЗ | 4А132М4УЗ |
| Электродвигатель привода главного движения Число оборотов в минуту, об/мин | 1460 | 1460 | 1460 | 1460 |
| Электродвигатель привода главного движения Мощность, кВт | 7,5 | 7,5 | 11 | 11 |
| Электродвигатель привода подач Тип | 4А90L4УЗ | 4А90L4УЗ | 4А90L4УЗ | 4А90L4УЗ |
| Электродвигатель привода подач Число оборотов в минуту, об/мин | 1430 | 1430 | 1430 | 1430 |
| Электродвигатель привода подач Мощность, кВт | 2.2 | 2,2 | 3.0 | 3.0 |
| Электронасос охлаждающей жидкости Тип | ПА-22У2 | ПА-22У2 | ПА-22У2 | ПА-22У2 |
| Электронасос охлаждающей жидкости Число оборотов в минуту, об/мин | 2800 | 2800 | 2800 | 2800 |
| Электронасос охлаждающей жидкости Мощность, кВт | 0,12 | 0,12 | 0,12 | 0,12 |
| Производительность насоса СОЖ, л/мин | 22 | 22 | 22 | 22 |
| Габариты станка (длина х ширина х высота), мм | 2305 х 1950 х 1670 | 2305 х 1950 х 1670 | 2560 х 2260 х 1770 | 2560 х 2260 х 1770 |
| Масса станка, кг | 2900 | 2830 | 3800 | 3700 |
