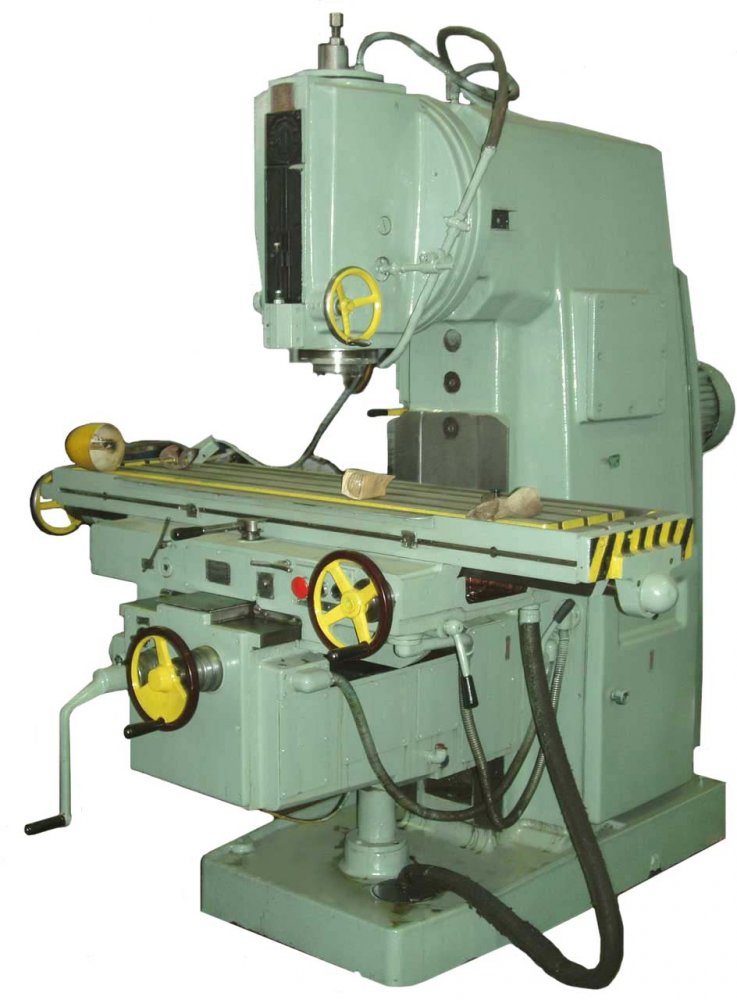

Вертикально-фрезерный станок 6Р13
По запросу
Вертикально-фрезерный станок 6Р13 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 400 х 1600, Горький. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Вертикально-фрезерный станок 6Р13: описание и характеристики
Вертикально-фрезерный станок 6Р13 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 400 х 1600, Горький.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6Р12 | 6Р12Б | 6Р13 | 6Р13Б |
| Размеры поверхности стола, мм | 1250 х 320 | 1250 х 320 | 1600 х 400 | 1600 х 400 |
| Расстояние от торца шпинделя до поверхности стола, мм | 30..450 | 30..450 | 30..500 | 30..500 |
| Расстояние от оси шпинделя до вертикальных направляющих (вылет), мм | 350 | 350 | 420 | 420 |
| Наибольшее ручное перемещение стола в продольном/ поперечном/ вертикальном направлении, мм | 800/ 250/ 420 | 800/ 250/ 420 | 1000/ 320/ 420 | 1000/ 320/ 420 |
| Наибольшее механическое перемещение стола в продольном/ поперечном/ вертикальном направлении, мм | 800/ 240/ 410 | 800/ 240/ 410 | 1000/ 300/ 410 | 1000/ 300/ 410 |
| Наибольшая масса обрабатываемой детали, кг | 250 | 250 | 300 | 300 |
| Частота вращения шпинделя, об/мин | 31,5..1600 | 31,5..2500 | 31,5..1600 | 31,5..2500 |
| Количество скоростей шпинделя | 18 | 20 | 18 | 20 |
| Наибольшее осевое перемещение пиноли шпинделя, мм | 70 | 70 | 80 | 80 |
| Перемещение пиноли на одно деление лимба, мм | 0,05 | 0,05 | 0,05 | 0,05 |
| Перемещение пиноли на один оборот лимба, мм | 4 | 4 | 4 | 4 |
| Конец шпинделя по ГОСТ 836-62 | 3 | 3 | 3 | 3 |
| Наибольший угол поворота шпиндельной головки, град | ±45 | ±45 | ±45 | ±45 |
| Перемещение стола на одно деление лимба. Продольное, поперечное, вертикальное, мм | 0,05 | 0,05 | 0,05 | 0,05 |
| Перемещение стола на один оборот лимба. Продольное, поперечное/ вертикальное, мм | 6/ 2 | 6/ 2 | 6/ 2 | 6/ 2 |
| Пределы продольных и поперечных подач стола (X. Y), мм/мин | 12.5..1250 | 40..2000 | 12.5-1250 | 40..2000 |
| Пределы вертикальных подач стола (Z), мм/мин | 8,3..416,6 | 13,3..666,6 | 8,3..416,6 | 13,3..666,6 |
| Количество подач продольных/ поперечных/ вертикальных | 18 | 18 | 18 | 18 |
| Скорость быстрых перемещений X, Y/Z поперечных, м/мин | 3/ 1 | 4,6/ 1,53 | 3/ 1 | 4,6/ 1,53 |
| Наибольшее усилие резания, допускаемое механизмом подачи в продольном/ поперечном/ вертикальном направлении, кН | 15/ 12/ 5 | 15/ 12/ 5 | 20/ 12/ 8 | 20/ 12/ 8 |
| Наибольший допускаемый диаметр фрез при черновой обработке, мм | 160 | 160 | 200 | 200 |
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | есть | есть | есть | есть |
| Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) | есть | есть | есть | есть |
| Блокировка раздельного включения подачи | есть | есть | есть | есть |
| Автоматическая прерывистая подача Продольная | есть | есть | есть | есть |
| Автоматическая прерывистая подача Поперечная и вертикальная | нет | нет | нет | нет |
| Торможение шпинделя | есть | есть | есть | есть |
| Предохранение от перегрузки (муфта) | есть | есть | есть | есть |
| Электродвигатель привода главного движения, кВт | 7,5 | 10,0 | 10,0 | 13,0 |
| Электродвигатель привода подач, кВт | 2,2 | 2,2 | 3,0 | 3,0 |
| Электродвигатель насоса охлаждения, кВт | 0,125 | 0,125 | 0,125 | 0,125 |
| Габаритные размеры (длина х ширина х высота), мм | 2305 х 1950 х 2020 | 2340 х 1950 х 2020 | 2560 х 2260 х 2120 | 2600 х 2260 х 2120 |
| Масса станка, кг | 3120 | 3180 | 4200 | 4270 |
