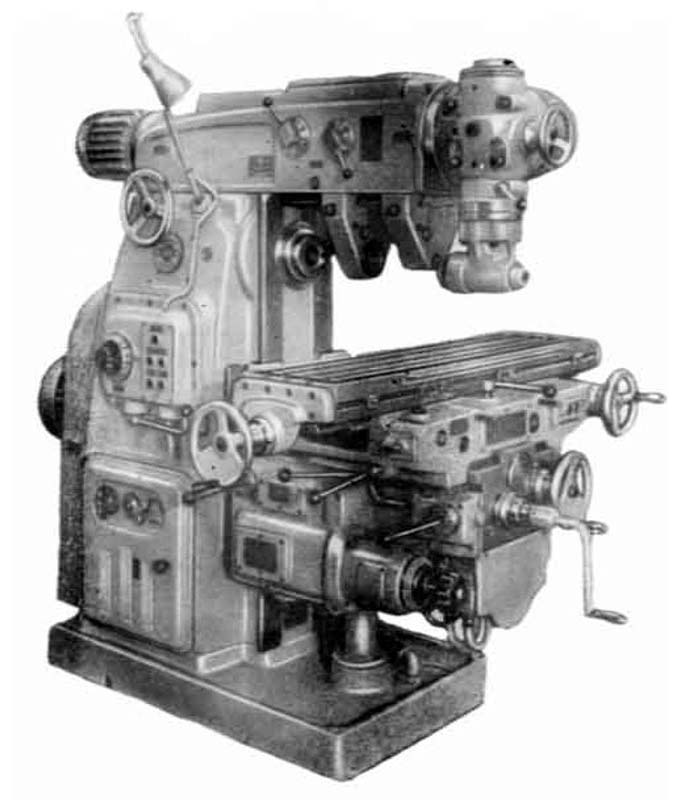

Горизонтально-фрезерный станок 6М83Ш
По запросу
Горизонтально-фрезерный станок 6М83Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 400 х 1600. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Горизонтально-фрезерный станок 6М83Ш: описание и характеристики
Горизонтально-фрезерный станок 6М83Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 400 х 1600.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6М82Ш | 6М83Ш |
| Класс точности по ГОСТ 8-82 | Н | Н |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1250 х 320 | 1600 х 400 |
| Расстояние от оси горизонтального шпинделя до стола при ручном перемещении, мм | 30..450 | 30..450 |
| Расстояние от оси горизонтального шпинделя до хобота, мм | 155 | 190 |
| Расстояние от торца шпинделя поворотной головки до стола, мм | 80..515 | 15..495 |
| Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм | 260..820 | 250..900 |
| Максимальная нагрузка на стол (по центру), кг | 250 | 300 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 |
| Наибольшее продольное перемещение стола, мм | 700 | 900 |
| Наибольшее поперечное перемещение стола механическое, мм | 240 | 300 |
| Наибольшее поперечное перемещение стола ручное без ограничительных кулачков, мм | 260 | 320 |
| Наибольшее вертикальное перемещение стола, мм | 420 | 420 |
| Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм | 0,05 | 0,05 |
| Скорость быстрого продольного и поперечного хода стола, м/мин | 3 | 3 |
| Скорость быстрого вертикального хода стола, м/мин | 1 | 1 |
| Число ступеней рабочих подач стола | 18 | 18 |
| Пределы продольных и поперечных рабочих подач стола, мм/мин | 25…1250 | 25…1250 |
| Пределы вертикальных рабочих подач стола, мм/мин | 8,3…416,6 | 8,3…416,6 |
| Частота вращения горизонтального шпинделя, об/мин | 31,5…1600 | 31,5…1600 |
| Количество скоростей горизонтального шпинделя | 18 | 18 |
| Частота вращения шпинделя поворотной и накладной головок, об/мин | 90..1400 | 90..1400 |
| Количество скоростей шпинделя поворотной и накладной головок | 9 | 9 |
| Внутренний конус горизонтального шпинделя. | №3 ГОСТ 836-62 | №3 ГОСТ 836-62 |
| Внутренний конус шпинделя поворотной и накладной головок. | №2 ГОСТ 836-62 | №2 ГОСТ 836-62 |
| Диаметр оправок, мм | 32, 50 | 32, 50 |
| Диаметр отверстия горизонтального шпинделя, мм | 29 | 29 |
| Диаметр отверстия шпинделя поворотной и накладной головок, мм | 17 | 17 |
| Диаметр переднего подшипника горизонтального шпинделя, мм | 113,75 | 113,75 |
| Диаметр переднего подшипника шпинделя поворотной и накладной головок, мм | 65 | 65 |
| Торможение шпинделя | есть | есть |
| Предохранение шпинделя от перегрузки (муфта) | есть | есть |
| Выключающие упоры подачи продольных | есть | есть |
| Выключающие упоры подачи поперечных, вертикальных | нет | нет |
| Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) | есть | есть |
| Блокировка раздельного включения подачи | есть | есть |
| Автоматическая прерывистая подача Продольная | есть | есть |
| Автоматическая прерывистая подача Поперечная и вертикальная | нет | нет |
| Количество электродвигателей на станке | 4 | 4 |
| Электродвигатель привода главного движения, кВт | 7,5 | 10 |
| Электродвигатель привода шпинделя поворотной головки, кВт | 2,2 | 2,2 |
| Электродвигатель привода подач, кВт | 2,2 | 3 |
| Электродвигатель насоса охлаждающей жидкости, кВт | 0,125 | 0,125 |
| Электронасос охлаждающей жидкости Тип | ПА-22У2 | ПА-22У2 |
| Производительность насоса СОЖ, л/мин | 22 | 22 |
| Габариты станка (длина ширина высота), мм | 2100 х 1760 х 1888 | 2630 х 2140 х 2015 |
| Масса станка, кг | 3150 | 4400 |
