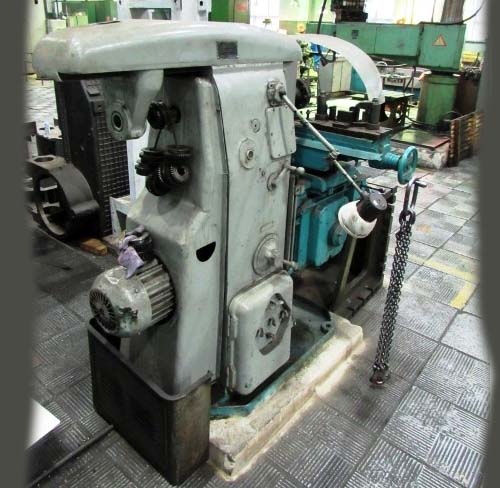

Горизонтально-фрезерный станок 6М80
По запросу
Горизонтально-фрезерный станок 6М80 относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 200 х 800, Вильнюс (Жальгирис. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Горизонтально-фрезерный станок 6М80: описание и характеристики
Горизонтально-фрезерный станок 6М80 относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 200 х 800, Вильнюс (Жальгирис.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6м80 | 6н80 | 6р80 | 6т80 |
| Размеры поверхности стола, мм | 800 х 200 | 800 х 200 | 800 х 200 | 800 х 200 |
| Наибольшие размеры устанавливаемой детали (длина х ширина х высота), мм | 500 х 160 х 300 | 800 х 260 х 450 |
| Наибольшие размеры обрабатываемой детали (длина х ширина х высота), мм | 550 х 210 х 330 |
| Наибольшая масса обрабатываемой детали, кг | 150 | 200 |
| Расстояние от оси шпинделя до хобота, мм | 140 | 123 | 123 |
| Расстояние от оси шпинделя до поверхности стола, мм | 0..300 | 20..320 | 20..320 | 0..360 |
| Расстояние от торца шпинделя до подшипника серьги, мм | 440 | 440 | 450 |
| Расстояние от задней кромки стола до вертикальных направляющих станины (вылет), мм | 80..240 | 75..235 | 80..240 |
| Частота вращения шпинделя, об/мин | 50..2240 | 50..2240 | 50..2240 | 50..2240 |
| Количество скоростей шпинделя | 12 | 12 | 12 | 12 |
| Наибольший крутящий момент на шпинделе, Н*м | 158 | 155 |
| Конец шпинделя ГОСТ 836-72 (ГОСТ 24644) | № 2 | Конус 40 | Конус 40 |
| Наибольший продольный ход стола (X), мм | 500 | 500 | 500 | 560 |
| Наибольший поперечный ход стола (Y), мм | 160 | 160 | 160 | 220 |
| Наибольший вертикальный ход стола (Z), мм | 300 | 300 | 300 | 355 |
| Угол поворота стола, град | ±45° | ±45° | ±45° | ±45° |
| Пределы продольных и поперечных подач стола (X), мм/мин | 16..710 | 25..1120 | 20..1000 |
| Пределы продольных и поперечных подач стола (Y), мм/мин | 11,2..500 | 25..1120 | 20..1000 |
| Пределы вертикальных подач стола (Z), мм/мин | 5,6..250 | 12,5..560 | 10..500 |
| Количество ступеней подач стола (продольных, поперечных, вертикальных) | 12 | 12 | 12 | 18 |
| Скорость быстрых перемещений (продольных, поперечных/ вертикальных) X, Y/ Z, мм/мин | 2,8/ 2,0/ 1,0 | 2,3/ 1,6/ 0,8 | 2,3/ 2,3/ 1,1 | 3,35/ 1,7 |
| Перемещение стола на одно деление лимба (продольное, поперечное/ вертикальное), мм | 0,05/ 0,02 | 0,06/ 0,02 | 0,06/ 0,02 | 0,05/ 0,02 |
| Перемещение стола на один оборот лимба (продольное, поперечное/ вертикальное), мм | 6/ 2 | 6/ 2 | 6/ 2 | 5/ 2 |
| Наибольшее допустимое усиле резания (продольное/ поперечное/ вертикальное), кН | 700/ 500/ 500 |
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | Есть | Есть | Есть | Есть |
| Блокировка ручной и механической подач (продольной, поперечной, вертикальной) | Есть | Есть |
| Блокировка раздельного включения подач | Есть | Есть |
| Торможение шпинделя | Есть | Есть |
| Предохранительная муфта от перегрузок | Есть | Есть | Есть | Есть |
| Автоматическая прерывистая подача | Есть | Есть |
| Количество электродвигателей на станке | 3 | 3 | 3 |
| Электродвигатель главного движения, кВт (об/мин) | 2,8 (1420) | 3,0 | 3,0 | 3,0 |
| Электродвигатель привода подач, кВт | 0,6 (1410) | 0,6 | 0,8 | 0,75 |
| Электродвигатель зажима инструмента, кВт | — | — | — |
| Электродвигатель насоса СОЖ, кВт | 0,125 (2800) | 0,125 | 0,125 |
| Суммарная мощность всех электродвигателей, кВт | 3,925 | 3,87 |
| Габариты станка (длина ширина высота), мм | 1720 х 1785 х 1578 | 1380 х 1860 х 1530 | 1445 х 1875 х 1730 | 1505 х 1900 х 1808 |
| Масса станка, кг | 1400 | 1150 | 1300 | 1340 |
