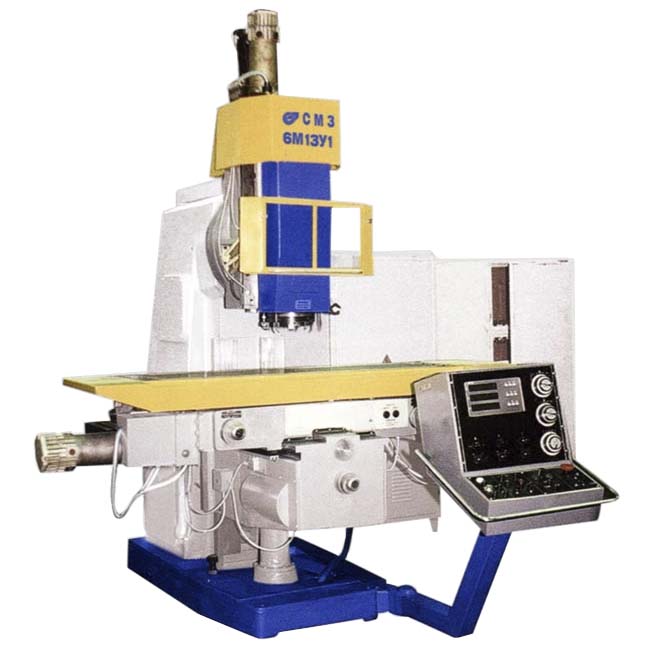

Вертикально-фрезерный станок 6М13У
По запросу
Вертикально-фрезерный станок 6М13У относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 400 х 1600, Кимры. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Вертикально-фрезерный станок 6М13У: описание и характеристики
Вертикально-фрезерный станок 6М13У относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 400 х 1600, Кимры.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6М13У | 6М13 | 6Р13 | 6Т13 |
| Класс точности по ГОСТ 8-71 и ГОСТ 8-82 | Н, П | Н, П | Н, П | Н |
| Размеры поверхности стола, мм | 400 х 1600 | 400 х 1600 | 400 х 1600 | 400 х 1600 |
| Наибольшая масса обрабатываемой детали, кг | 800 | 300 | 630 |
| Расстояние от торца шпинделя до стола, мм | 70..450 | 30..500 | 30..500 | 70..500 |
| Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм | 450 | 450 | 420 | 460 |
| Точность обработки, мм | ±0,1 |
| Наибольший продольный ход стола от руки (по оси X), мм | 890 | 800 | 1000 | 1000 |
| Наибольший поперечный ход стола от руки (по оси Y), мм | 310 | 320 | 320 | 400 |
| Наибольший вертикальный ход стола от руки (по оси Z), мм | 370 | 420 | 420 | 430 |
| Наибольший вертикальный ход ползуна от руки (по оси Z), мм | 140 |
| Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм | 0,05 |
| Перемещение стола на один оборот лимба (продольное, поперечное/ вертикальное), мм | 6/ 2 |
| Пределы продольных подач стола (X), мм/мин | 0..2400 | 25..1250 | 25..1250 | 12,5..1600 |
| Пределы поперечных подач салазок стола (Y), мм/мин | 0..2400 | 25..1250 | 25..1250 | 12,5..1600 |
| Пределы вертикальных подач ползуна при программной работе (Z), мм/мин | 0..1000 |
| Пределы вертикальных подач консоли стола (Z), мм/мин | 0..700 | 8,3..416,6 | 8,3..416,6 | 4,1..530 |
| Количество подач продольных/ поперечных/ вертикальных | Б/с | 18 | 18 | 22 |
| Скорость быстрых продольных перемещений стола (по оси X), м/мин | 2,4 | 3 | 3 | 4 |
| Скорость быстрых поперечных перемещений стола (по оси Y), м/мин | 2,4 | 3 | 3 | 4 |
| Скорость быстрых вертикальных перемещений стола (по оси Z), м/мин | 2,4 | 1 | 1 | 1,33 |
| Частота вращения шпинделя, об/мин | 40..2000 | 31,5..1600 | 31,5..1600 | 31,5..1600 |
| Количество скоростей шпинделя | 18 | 18 | 18 | 18 |
| Перемещение пиноли шпинделя, мм | 85 | 80 | 80 |
| Перемещение пиноли шпинделя на одно деление лимба, мм | 0,05 | 0,05 | 0,05 |
| Конус фрезерного шпинделя | №3 ГОСТ 836-62 | №3 ГОСТ 836-62 |
| Отверстие фрезерного шпинделя, мм | 29 |
| Поворот шпиндельной головки вправо и влево, град | ±45 | ±45 | ±45 |
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | Есть | Есть | Есть | Есть |
| Блокировка ручной и механической подач (продольной, поперечной, вертикальной) | Есть | Есть | Есть | Есть |
| Блокировка раздельного включения подач | Есть | Есть | Есть | Есть |
| Торможение шпинделя | Есть | Есть | Есть | Есть |
| Предохранительная муфта от перегрузок | Есть | Есть | Есть | Есть |
| Автоматическая прерывистая подача | Есть | Есть | Есть (продольная) | Есть |
| Количество электродвигателей на станке | 3 | 3 | 4 |
| Электродвигатель привода главного движения, кВт (об/мин) | 7,5 (1450) | 10 | 10 | 11 |
| Электродвигатель привода продольной подачи, кВт (об/мин) | 2 (3150), пост.тока | — | — | — |
| Электродвигатель привода поперечной подачи, кВт (об/мин) | 2 (3150), пост.тока | — | — | — |
| Электродвигатель привода вертикальной подачи, кВт (об/мин) | 1 (1600), 110 В | — | — | — |
| Электродвигатель привода консоли, кВт (об/мин) | 1,5 (1500) | — | — | — |
| Электродвигатель привода подач, кВт (об/мин) | — | 3,0 | 3,0 | 3,0 |
| Электродвигатель зажима инструмента, кВт (об/мин) | нет | нет | нет | 0,25 |
| Электродвигатель насоса охлаждающей жидкости, кВт (об/мин) | 0,125 | 0,125 | 0,125 | 0,12 |
| Суммарная мощность всех электродвигателей, кВт | 13,125 | 14,37 |
| Габариты станка (длина ширина высота), мм | 4000 х 2875 х 3045 | 2565 х 2135 х 2235 | 2560 х 2260 х 2120 | 2570 х 2252 х 2430 |
| Масса станка, кг | 6600 | 3120 | 4200 | 4300 |
