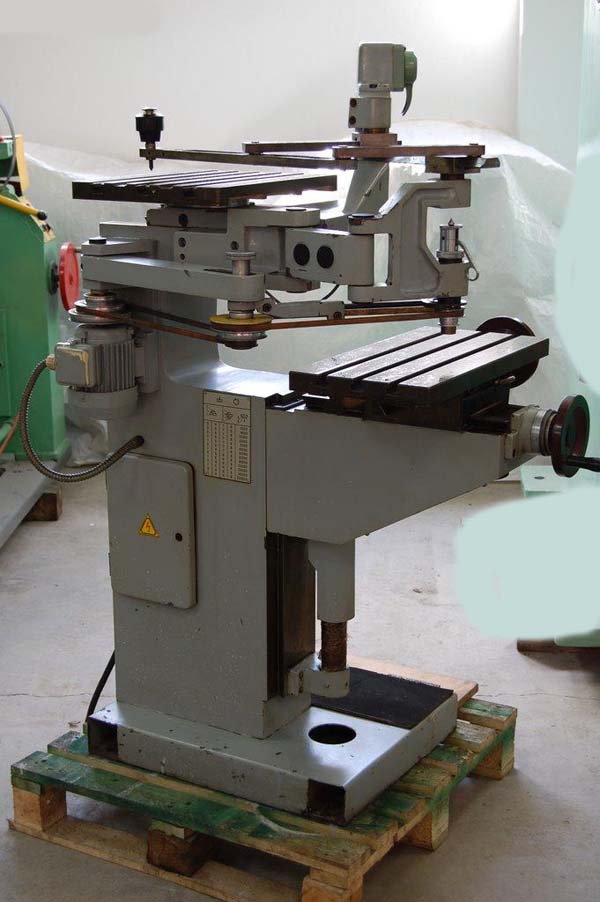

Копировально-фрезерный станок 6Г463
По запросу
Копировально-фрезерный станок 6Г463 относится к группе «Копировальные и гравировальные фрезерные станки». Основные справочные параметры: Львов. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Копировально-фрезерный станок 6Г463: описание и характеристики
Копировально-фрезерный станок 6Г463 относится к группе «Копировальные и гравировальные фрезерные станки». Основные справочные параметры: Львов.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6Л463 | 6Г463 | 6Е463 |
| Масштаб копирования | 1:1 ÷ 1:50 | 1:1 ÷ 1:100 | 1:1 ÷ 1:100 |
| Диаметр наибольшей окружности пантографа примасштабе 1:1, мм | 200 | 210 | 210 |
| Размеры рабочей поверхности стола изделия, мм | 200 х 320 | 250 х 500 | 250 х 500 |
| Размеры рабочей поверхности стола копира, мм | 250 х 400 | 320 х 400 | 320 х 400 |
| Наибольший продольный ход стола (X), мм | 200 | 300 | 300 |
| Наибольший поперечный ход стола (Y), мм | 125 | 200 | 200 |
| Наибольший вертикальный ход стола (Z), мм | 250 | 300 | 300 |
| Перемещение продольное стола (X) на одно деление лимба, мм | 0,05 | 0,05 | 0,05 |
| Перемещение поперечное стола (Y) на одно деление лимба, мм | 0,05 | 0,05 | 0,05 |
| Перемещение вертикальное стола (Z) на одно деление лимба, мм | 0,025 | 0,025 | 0,025 |
| Перемещение продольное стола (X) на один оборот лимба, мм | 4 | 5 | 5 |
| Перемещение поперечное стола (Y) на один оборот лимба, мм | 4 | 5 | 5 |
| Перемещение поперечное стола (Z) на один оборот лимба, мм | 2,5 | 2,5 | 2,5 |
| Поворот стола копира, град | ±30° | 360° | 360° |
| Величина микрометрического перемещения шпинделя, мм | 1 | 1 | 1 |
| Цена деления лимба микрометрического перемещения шпинделя, мм | 0,05 | 0,05 | 0,05 |
| Величина хода быстрого подвода шпинделя, мм | 4 | 5 | 5 |
| Величина перемещения шпинделя при работе по контршаблону, мм | 10 | 10 |
| Частота вращения шпинделя, об/мин | 1260..15900 | 1250..20000 | 1250..20000 |
| Количество скоростей шпинделя | 12 | 13 | 13 |
| Количество электродвигателей на станке | 1 | 1 | 1 |
| Электродвигатель привода главного движения, кВт | 0,27 | 0,25 | 0,25 |
| Габаритные размеры (длина х ширина х высота), мм | 1100 х 1000 х 1260 | 1120 х 1000 х 1260 | 1040 х 1000 х 1260 |
| Масса станка, кг | 300 | 260 | 250 |
