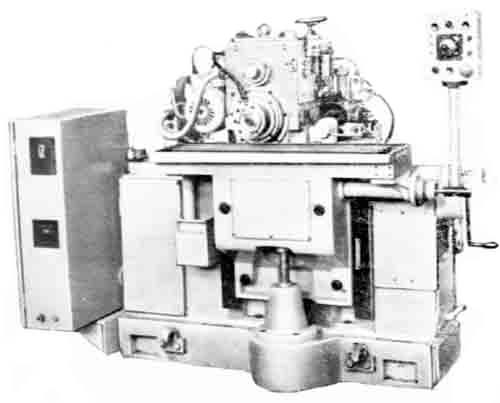

Специальный фрезерный станок 6Д92
По запросу
Специальный фрезерный станок 6Д92 относится к группе «Специальные фрезерные станки». Основные справочные параметры: Дмитров. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Специальный фрезерный станок 6Д92: описание и характеристики
Специальный фрезерный станок 6Д92 относится к группе «Специальные фрезерные станки». Основные справочные параметры: Дмитров.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 692Д | 692Р | 692М |
| Класс точности по ГОСТ 8-71 и ГОСТ 8-82 | Н | Н | Н |
| Наибольший диаметр устанавливаемой заготовки, мм | 12..75 |
| Ширина обрабатываемого паза, мм | 4..25 | 4..25 | 4..24 |
| Наибольшая глубина обрабатываемого паза при соблюдении требований ГОСТ 23360—78 (ГОСТ 7257-58, ГОСТ 8788-68), мм | 9 | 10 |
| Наибольшая полная глубина обрабатываемого паза, мм | 26 | 26 | 40 |
| Наибольший диаметр фрезы, устанавливаемой на станке, мм | 25 |
| Продольное перемещение фрезерной головки, мм | 5..400 | 5..300 | 5..300 |
| Наибольшее перемещение гильзы шпинделя от руки, мм | 100 | 100 | 100 |
| Наибольшее перемещение гильзы шпинделя от гидропривода, мм | 40 | 40 | 40 |
| Ускоренное перемещение перемещение гильзы шпинделя от гидропривода, мм | 14 | 14 | — |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1000 х 250 | 1000 х 250 | 800 х 200 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 | 3 |
| Размеры Т-образного среднего паза, мм | 14Н8 | 14А3 |
| Размеры Т-образных крайних пазов, мм | 14Н11 | 14А4 |
| Установочное продольное/ вертикальное/ поперечное перемещение стола вручную, мм | 650/ 350 | 630/ 300/ 300 | 440/ 300/ 160 |
| Поперечное перемещение стола от гидропривода (Величина разбивки обрабатываемого паза при калибровке), мм | 0,01..1,0 | 0,01..1,0 | — |
| Поперечное установочное перемещение оси шпинделя от среднего паза стола в обе стороны, мм | ±5 | ±5 |
| Внутренний конус шпинделя 7:24, по ГОСТ 24644—81 (ГОСТ 15945-70) | 40 | 40 | КМ3 |
| Число ступеней частот вращения шпинделя | 11 | 11 | 12 |
| Частота вращения шпинделя, об/мин | 400..4000 | 315..3150 | 375..3750 |
| Рабочие подачи фрезерной головки — продольная, мм/мин | 20..1400 | 250..1200 | 450..1200 |
| Рабочие подачи фрезерной головки — вертикальная при однопроходном цикле, мм/мин | 16..140 |
| Рабочие подачи гильзы шпинделя на врезание — при маятниковом цикле, мм/мин | 0,05..0,5 | 0,05..0,5 | 0,05..0,5 |
| Скорость быстрого перемещения гильзы шпинделя (подвод, отвод), мм/мин | 200 | 200 |
| Количество электродвигателей на станке | 3 | 3 | 2 |
| Электродвигатель привода главного движения, кВт (об/мин) | 2,2 (1500) | 2,2 | 1,1/ 1,6 (950/ 1440) |
| Электродвигатель насоса гидравлики, кВт (об/мин) | 1,1 (1000) | 1,1 | — |
| Электродвигатель насоса охлаждающей жидкости, кВт (об/мин) | 0,12 (3000) | 0,12 | 0,125 (2800) |
| Суммарная мощность электродвигателей, кВт | 3,42 | 3,42 |
| Габариты станка (длина ширина высота), мм | 1615 х 1600 х 2210 | 2080 х 1640 х 1860 | 1520 х 1400 х 1750 |
| Масса станка, кг | 2250 | 1800 | 1250 |
Запросить предложение
Уточнить цену и комплектацию: info@promdetalizh.ru.
