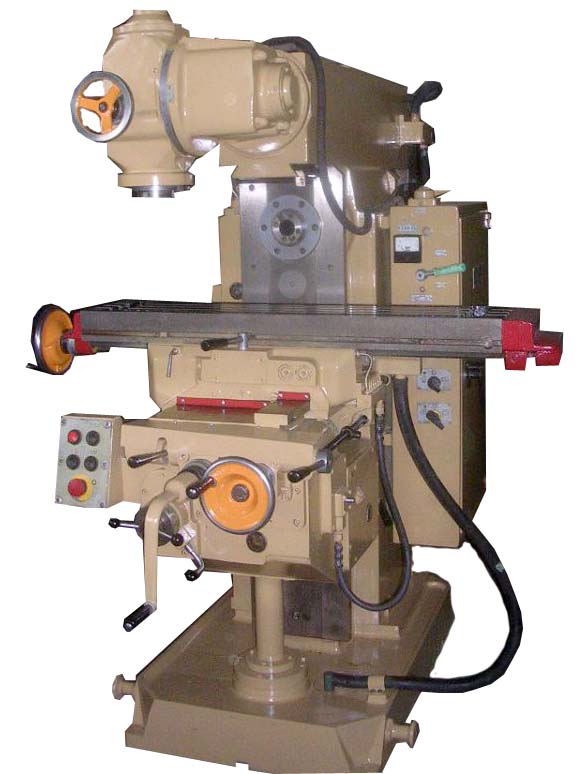

Горизонтально-фрезерный станок 6Д82Ш
По запросу
Горизонтально-фрезерный станок 6Д82Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 320 х 1250, Дмитров. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Горизонтально-фрезерный станок 6Д82Ш: описание и характеристики
Горизонтально-фрезерный станок 6Д82Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 320 х 1250, Дмитров.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6Д81Ш | 6Д82Ш | 6Д82ШФ20 |
| Класс точности по ГОСТ 8-82 | П | П | Н |
| Размеры рабочей поверхности стола (длина х ширина), мм | 250 х 1250 | 320 х 1250 | 320 х 1250 |
| Расстояние от оси горизонтального шпинделя до стола при ручном перемещении, мм | 50..440 | 50..450 | 50..450 |
| Расстояние от оси горизонтального шпинделя до хобота, мм | 138 | 138 | 138 |
| Расстояние от торца горизонтального шпинделя до торца поддержки, мм | 430 | 440 | 420 |
| Расстояние от торца шпинделя поворотной головки до стола, мм | 67..457 | 155..555 | 155..555 |
| Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм | 125..760 | 125..810 | 125..760 |
| Максимальная нагрузка на стол (по центру), кг | 400 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 | 3 |
| Наибольшее продольное перемещение стола (ось X), мм | 630 | 950 | 950 |
| Наибольшее поперечное перемещение стола механическое (ось Y), мм | 200 | 320 | 320 |
| Наибольшее вертикальное перемещение стола (ось Z), мм | 390 | 400 | 400 |
| Перемещение стола на одно деление лимба (продольное, поперечное), мм | 0,05 | 0,05 |
| Перемещение стола на одно деление лимба (вертикальное), мм | 0,025 | 0,05 |
| Наибольший угол поворота стола, град | ±45° | ±45° |
| Цена деления шкалы поворота стола, град | 1° | 1° |
| Скорость быстрого продольного перемещения стола (ось X), м/мин | 2,9 | 4 |
| Скорость быстрого поперечного перемещения стола (ось Y), м/мин | 2,3 | 4 |
| Скорость быстрого вертикального перемещения стола (ось Z), м/мин | 1,15 | 1,338 |
| Число ступеней рабочих подач стола | 16 | Б/с |
| Пределы продольных рабочих подач стола, мм/мин | 35..1020 | 100..2000 (1:1) |
| Пределы поперечных рабочих подач стола, мм/мин | 26..790 | 100..2000 (1:1) |
| Пределы вертикальных рабочих подач стола, мм/мин | 13..390 | 100..1000 (1:1) |
| Пределы рабочих подач стола в диапазоне 1:10, мм/мин | — | — | 4..200 (1:10) |
| Частота вращения горизонтального шпинделя, об/мин | 20..2000 | 20..2000 | 20..2000 |
| Количество скоростей горизонтального шпинделя | 21 | 21 | 21 |
| Внутренний конус горизонтального шпинделя по ГОСТ 24644-81 | 40 | 50 | 50 |
| Наибольший крутящий момент на горизонтальном шпинделе, кН*м | 0,85 |
| Наибольший допустимый диаметр фрез, мм | 160 | 160 | 160 |
| Торможение шпинделя | есть | есть | есть |
| Предохранение шпинделя от перегрузки (муфта) | есть | есть | есть |
| Частота вращения шпинделя поворотной и накладной головок, об/мин | 45..2000 | 45..2000 | 45..2000 |
| Количество скоростей шпинделя поворотной и накладной головок | 12 | 12 | 12 |
| Наибольшее перемещение гильзы вертикального шпинделя, мм | 80 | 80 | 80 |
| Угол поворота оси вертикального шпинделя в продольной плоскости, град | ±45° | ±45° |
| Угол поворота оси вертикального шпинделя в поперечной плоскости от станины, град | 90° | 90° |
| Угол поворота оси вертикального шпинделя в поперечной плоскости к станине, град | 45° | 45° |
| Внутренний конус шпинделя поворотной и накладной головок по ГОСТ 24644-81 | 40 | 40 | 40 |
| Наибольший крутящий момент на поворотном шпинделе, кН*м | 0,18 |
| Наибольший допустимый диаметр фрез, мм | 80 |
| Выключающие упоры продольных подач | есть | есть | есть |
| Выключающие упоры поперечных, вертикальных подач | есть | есть | есть |
| Блокировка раздельного включения подачи | есть | есть | есть |
| Тип устройства ЧПУ | — | — | Ljumo-61A 3/5 |
| Электропривод постоянного тока | — | — | ЭТG-C-14-19/70 |
| Преобразователь линейных перемещений | — | — | TGMOII 370, 420, 1020 мм |
| Питающая электросеть | 380 В, 50 Гц | 380 В, 50 Гц | 380 В, 50 Гц |
| Напряжение местного освещения, В | ~24 | ~24 | ~24 |
| Напряжение цепи управления, В | ~110, =24 | ~110, =24 | ~110, =24 |
| Количество электродвигателей на станке | 4 | 5 | 9 |
| Электродвигатель привода горизонтального шпинделя, кВт (об/мин) | 5,5 | 5,5 | 5,5 (1425) |
| Электродвигатель привода шпинделя поворотной головки, кВт (об/мин) | 2,2 | 2,2 | 2,2 (1420) |
| Электродвигатель привода подач, кВт (об/мин) | 1,5 | 2,2 |
| Электродвигатель привода подач, Нм (об/мин) | — | — | 37 (2000) |
| Электродвигатель привода подач, Нм (об/мин) | — | — | 47 (2000) |
| Электродвигатель привода подач, Нм (об/мин) | — | — | 35 (1500) |
| Электродвигатель насоса охлаждающей жидкости, кВт (об/мин) | 0,12 | 0,12 | 0,12 (2800) |
| Электродвигатель привода гидронасоса, кВт (об/мин) | — | — | 1,1 (920) |
| Электродвигатель механизма зажима инструмента, кВт (об/мин) | нет | 0,25 | 0,18 (1370) |
| Электродвигатель насоса смазки, кВт (об/мин) | — | — | 0,25 (1380) |
| Суммарная мощность электродвигателей, кВт | 9.32 | 10,27 | 12,34 |
| Габариты станка (длина ширина высота), мм | 2030 х 1480 х 1695 | 2275 х 2200 х 2115 | 2650 х 2200 х 2015 |
| Масса станка, кг | 2400 | 3250 | 3335 |
