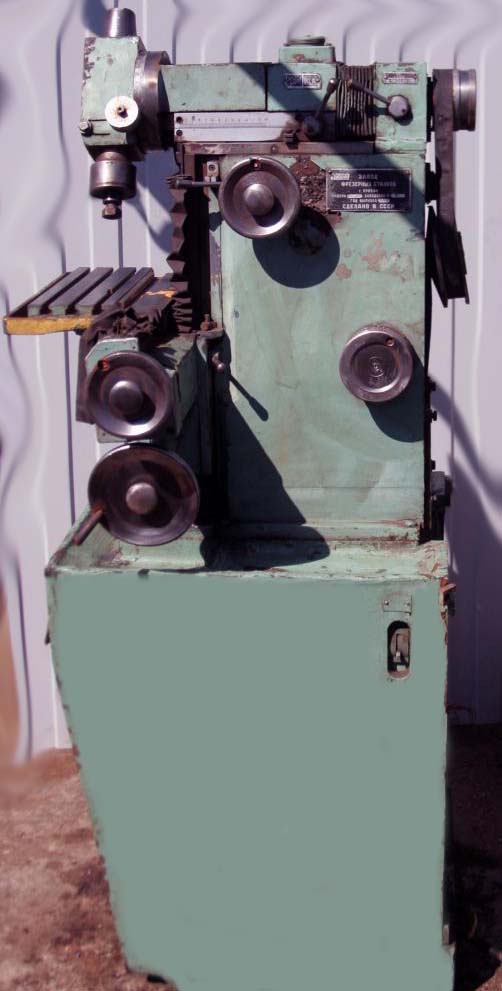

Универсальный фрезерный станок 6А73П
По запросу
Универсальный фрезерный станок 6А73П относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 125 х 320, Ереван. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Универсальный фрезерный станок 6А73П: описание и характеристики
Универсальный фрезерный станок 6А73П относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 125 х 320, Ереван.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6А73П | 675П | 6В75 |
| Класс точности по ГОСТ 8-82 | П | П | Н |
| Размеры горизонтального (углового) стола, мм | 125 х 320 | 200 х 630 | 200 х 630 |
| Размеры вертикального стола, мм | 125 х 320 | 200 х 500 | 195 х 550 |
| Наибольшие размеры обрабатываемой с одной установки детали (длина х ширина х высота), кг | 125 х 200 х 200 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм | 55..290 | 80..380 | 70..360 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм | 0..250 | 0..300 | 22..312 |
| Наибольший вылет оси вертикального шпинделя, мм | 130..330 |
| Наибольший продольный ход стола (X), мм | 200 | 320 | 250 |
| Наибольший вертикальный ход стола (Z), мм | 200 | 300 | 290 |
| Наибольший поперечный ход шпиндельной бабки (Y), мм | 125 | 200 | 150 |
| Цена деления лимбов, мм | 0,05 | 0,025 |
| Частота вращения горизонтального шпинделя, об/мин | 80..2500 | 50..1600 95..1650 | 95..1650 |
| Частота вращения вертикального шпинделя, об/мин | 60..2500 | 63..2000 110..1860 | 110..1860 |
| Количество скоростей шпинделей | Б/С | 16 | 6 |
| Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм | 214 |
| Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм | 155 |
| Наибольшее осевое перемещение вертикального шпинделя, мм | 60 | 60 |
| Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус | ±90° | ±45° |
| Конус горизонтального и вертикального шпинделей | Морзе 2 | Морзе 4 | Морзе 4 |
| Пределы продольных и вертикальных подач стола (X, Z), мм/мин | 8, 16, 32, 64, 128, 256 | 12,5..400 | 17,5..178 |
| Ускоренный ход стола, мм/мин | нет | 935 | нет |
| Количество подач стола | 6 | 16 | 6 |
| Наибольшее усилие подач стола, Н | 5000 |
| Пределы поперечных подач шпиндельной бабки (Y), мм/мин | 8, 16, 32, 64, 128, 256 | 12,5..400 | нет |
| Количество подач шпиндельной бабки | 6 | 16 | — |
| Наибольшее усилие подач шпиндельной бабки, Н | 5000 |
| Количество электродвигателей на станке | 2 | 2 |
| Электродвигатель главного привода, кВт (об/мин) | 0,6 (1350) | 1,5 | 1,7 |
| Электродвигатель привода подач, кВт (об/мин) | 0,05 (1390) | нет |
| Электродвигатель привода насоса охлаждения, кВт | 0,12 | 0,12 | 0,12 |
| Суммарная мощность электродвигателей, кВт | 0,77 | 1,62 | 1,82 |
| Габариты станка (длина х ширина х высота), мм | 690 х 820 х 1565 | 1110 х 1170 х 1650 | 1150 х 1100 х 1600 |
| Масса станка, кг | 455 | 1100 | 855 |
