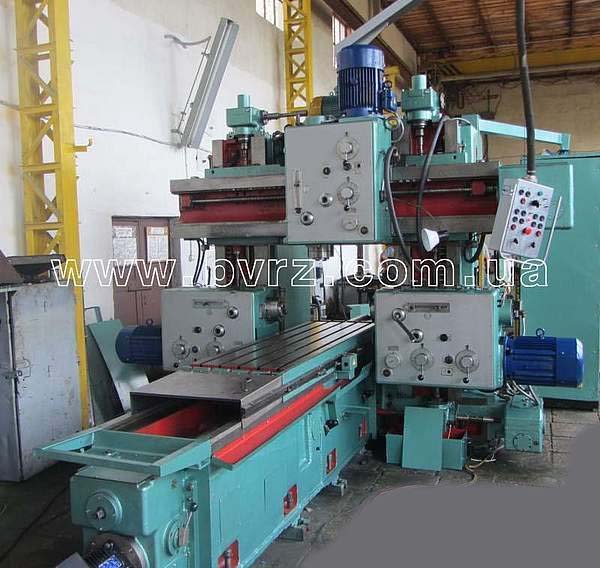

Продольно-фрезерный станок 6606
По запросу
Продольно-фрезерный станок 6606 относится к группе «Продольно-фрезерные станки». Основные справочные параметры: 630 х 2000, Горький. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Продольно-фрезерный станок 6606: описание и характеристики
Продольно-фрезерный станок 6606 относится к группе «Продольно-фрезерные станки». Основные справочные параметры: 630 х 2000, Горький.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6605 | 6606 | 6г608 | 6г610 |
| Число вертикальных шпинделей | — | 1 | 1 | 2 |
| Число горизонтальных шпинделей | 2 | 2 | 2 | 2 |
| Расстояние от торца вертикального шпинделя до поверхности стола, мм | — | 15..800 | 25..930 | 25..1130 |
| Расстояние от оси горизонтального шпинделя до поверхности стола, мм | 25..600 | 25..560 | 25..700 | 25..900 |
| Расстояние между между торцами горизонтальных шпинделей, мм | 340..740 | 470..870 | 550..1050 | 750..1250 |
| Наибольшая масса обрабатываемой заготовки, кг | 1500 | 2500 | 4500 | 6000 |
| Размеры рабочей поверхности стола, мм | 500 х 1600 | 630 х 2000 | 800 х 2500 | 1000 х 3150 |
| Наибольший ход стола, мм | 1600 | 2000 | 2500 | 3200 |
| Число подач стола | Б/с | Б/с | Б/с | Б/с |
| Диапазон подач стола, мм/мин | 10..1500, 20..3000 | 10..750, 750..3000 | 10..1250, 20..2500 | 10..1250, 20..2500 |
| Ускоренное перемещение стола, мм/мин | 6000 | 4500 | 4500 | 4500 |
| Частота вращения шпинделей, об/мин | 16..1600 | 16..1600 | 16..1250 | 16..1250 |
| Количество скоростей шпинделя | 21 | 21 | 20 | 20 |
| Число подач шпинделльных бабок и гильзы шпинделя | Б/с | Б/с | Б/с | Б/с |
| Диапазон подач шпинделльных бабок и гильзы шпинделя, мм/мин | 10..750 | 10..750 | 10..750 | 10..750 |
| Скорость быстрого (установочного) перемещения бабок, м/мин | 1200 | 1200 | 1200 | 1200 |
| Перемещение шпиндельных бабок от руки | есть | есть | есть | есть |
| Перемещение шпинделя на обно деление лимба, мм | 0,05 | 0,05 | 0,05 | 0,05 |
| Перемещение шпинделя на один оборот лимба, мм | 0,6 | 0,6 | 0,6 | 0,6 |
| Размер конуса шпинделя по ГОСТ 836-47 | № 3 | № 3 | № 3 | № 3 |
| Ход гильзы шпинделя (ручное перемещение), мм | 200 | 200 | 250 | 250 |
| Угол поворота горизонтальной шпиндельной бабки, град | — | ±30° (6606в) | — | — |
| Угол поворота вертикальной шпиндельной бабки, град | — | ±45° (6606в) | — | — |
| Скорость установочного перемещения поперечины (траверсы), мм/мин | — | 720 | 720 | 720 |
| Количество электродвигателей на станке | 7 | 10 | 10 | 10 |
| Электродвигатель привода главного движения, кВт | 7,5 х 2 | 10 х 3 | 13 х 3 | 17 х 4 |
| Электродвигатель привода подач стола, кВт | 2,8 пост.ток | 3,2 пост.ток | 7,2 пост.ток | 7,8 пост.ток |
| Электродвигатель привода подач вертикальной бабки, кВт | — | 3,2 1500 об/мин | 1,5 | 1,5 |
| Электродвигатель приводов подач горизонтальных бабок, кВт | 2,1 | 3,2 1700 об/мин | 2,1 | 2,1 |
| Электродвигатель перемещения поперечины (траверсы), кВт | — | 5,5 | 7,5 | 7,5 |
| Электродвигатель насоса гидростанции, кВт | 1,1 | 1,0 | 1,1 | 1,1 |
| Электродвигатель привода перемещения вертикальной фрезерной бабки, кВт | — | 1,5 | 1,5 | 1,5 |
| Электродвигатель насоса охлаждения, кВт | 0,18 | 0,18 | 0,18 | 0,18 |
| Электродвигатель механизма уборки стружки, кВт | 0,4 | 0,4 | 0,4 | 0,4 |
| Габаритные размеры (длина х ширина х высота), мм | 5400 х 3520 х 2330 | 5850 х 4100 х 3600 | 7435 х 4100 х 3800 | 8700 х 5000 х 4050 |
| Масса станка, кг | 13600 | 22500 | 28000 | 35000 |
