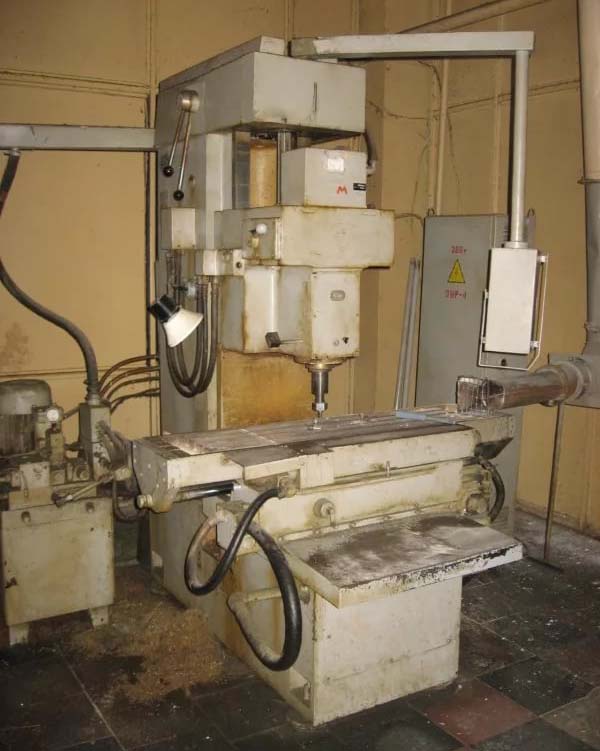

Бесконсольный фрезерный станок 6520Ф3
По запросу
Бесконсольный фрезерный станок 6520Ф3 относится к группе «Бесконсольные фрезерные станки». Основные справочные параметры: Львов. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Бесконсольный фрезерный станок 6520Ф3: описание и характеристики
Бесконсольный фрезерный станок 6520Ф3 относится к группе «Бесконсольные фрезерные станки». Основные справочные параметры: Львов.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6520Ф3 |
| Класс точности по ГОСТ 8-77 | н |
| Размеры поверхности стола, мм | 250 х 630 |
| Расстояние от торца шпинделя до поверхности стола, мм | 100..450 |
| Расстояние от оси шпинделя до вертикальных направляющих (вылет), мм | 340 |
| Вертикальное перемещение шпиндельной бабки, мм | 350 |
| Вертикальное перемещение шпиндельной бабки но одно деление лимба, мм | 0,05 |
| Вертикальное перемещение шпиндельной бабки- но один оборот лимба, мм | 10 |
| Частота вращения шпинделя, об/мин | 31,5..1600 |
| Количество скоростей шпинделя | 18 |
| Скорость подачи бабки, мм/мин | 5..1500 |
| Скорость установочного вертикального перемещения бабки, м/мин | 5 |
| Наибольший угол поворота шпиндельной бабки, град | нет |
| Конус отверстия шпинделя по ГОСТ 15945-70 | 7:24 |
| Торможение шпинделя | есть |
| Зажим шпиндельной бабки | есть |
| Зажим инструмента | есть |
| Наибольшее перемещение стола в продольном направлении от руки и по программе, мм | 500 |
| Цена деления лимба продольного перемещения, мм | 0,05 |
| Один оборот лимба продольного перемещения, мм | 10 |
| Наибольшее перемещение стола в поперечном направлении от руки и по программе, мм | 250 |
| Цена деления лимба поперечного перемещения, мм | 0,05 |
| Один оборот лимба поперечного перемещения, мм | 10 |
| Пределы продольных подач стола (б/с регулирование)(X), мм/мин | 5..1500 |
| Пределы поперечных подач стола (б/с регулирование) (Y), мм/мин | 5..1500 |
| Скорость быстрых перемещений стола продольных и поперечных, м/мин | 5 |
| Штатная система ЧПУ (1982 год) | Н33-1М |
| Штатная гидростанция | 6520Ф3-36.91.00.000 |
| Количество электродвигателей на станке | 8 |
| Электродвигатель привода главного движения, кВт | 4,0 |
| Электродвигатель насоса гидростанции, кВт | 3,0 |
| Электродвигатель насоса смазки направляющих стола и салазок, кВт | 0,015 |
| Электродвигатель насоса смазки направляющих бабки и коробки скоростей, кВт | 0,015 |
| Электродвигатель насоса охлаждения, кВт | 0,125 |
| Габаритные размеры (длина х ширина х высота), мм | 1480 х 1890 х 2185 |
| Масса станка, кг | 3700 |
