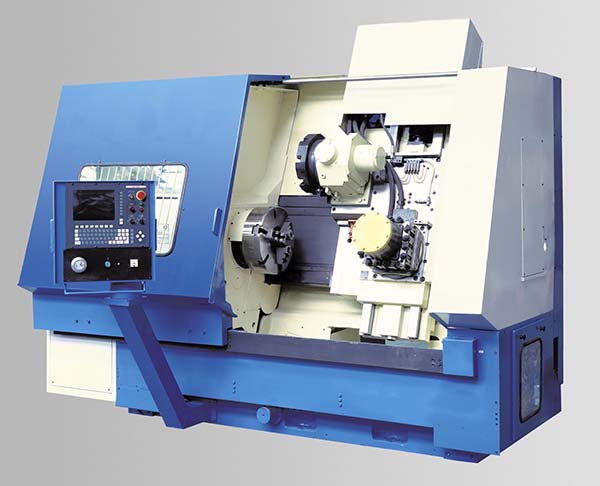

Специальный токарный станок 1П756ДФ3
По запросу
Специальный токарный станок 1П756ДФ3 относится к группе «Токарные многорезцовые и специальные станки». Основные справочные параметры: Ø 630, Рязань. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Специальный токарный станок 1П756ДФ3: описание и характеристики
Специальный токарный станок 1П756ДФ3 относится к группе «Токарные многорезцовые и специальные станки». Основные справочные параметры: Ø 630, Рязань.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1П756ДФ3 |
| Класс точности по ГОСТ 8-82 | П |
| Наибольший диаметр устанавливаемой заготовки над станиной, мм | 630 |
| Наибольший диаметр обрабатываемой в патроне заготовки над станиной, мм | 500 |
| Наибольший диаметр прутка, проходящего через отверстие в шпинделе, мм | 80 |
| Наибольшая длина изделия устанавливаемого в патроне, мм | 320 |
| Высота резца, устанавливаемого в резцедержателе, мм | 32; 25 |
| Количество одновременно управляемых координат | 2/2 |
| Высота оси центров от подошвы станка, мм | 1100 |
| Количество рабочих скоростей шпинделя | Три ступени — 1:16, 1:4, 1:1 |
| Пределы чисел оборотов шпинделя (бесступенчатое регулирование внутри ступеней), об/мин | 8..100; 31,5..400; 125..1600 |
| Центр шпинделя передней бабки по ГОСТ 25557-82 | М100 |
| Конец шпинделя | 11М |
| Наибольший допустимый крутящий момент на шпинделе, кН*м | 3,15 |
| Дискретность задания перемещения продольного (Z)/ поперечного (X), мм | 0,01/ 0,005 |
| Наибольшее перемещение суппорта: продольное (Z)/ поперечное (X), мм | 720/ 480 |
| Диапазон скоростей продольных подач (Z), мм/мин (мм/об) | 1..2000 |
| Диапазон скоростей поперечных подач (X), мм/мин (мм/об) | 1..2000 |
| Скорость быстрых продольных/ поперечных ходов, м/мин | 10 |
| Количество позиций на поворотной резцедержке (число инструментов в револьверной головке) | 12..16 |
| Наибольший шаг нарезаемой резьбы, мм | 39,999 |
| Допустимое усилие резания суппорта Рz, Py, Pz кН | 2/ 10/ 6 |
| Питающая сеть станка | ~380В 50Гц |
| Количество электродвигателей на станке | 10 |
| Электродвигатель главного привода, кВт | 30 |
| Электродвигатель подач по оси X, кВт | 1.7 |
| Электродвигатель подач по оси Z, кВт | 1.7 |
| Электродвигатель насоса охлаждения, кВт | 0,15 |
| Электродвигатель восьмипозиционной инструментальной головки, кВт | 0,75 |
| Электродвигатель четырехпозиционной инструментальной головки, кВт | 0,75 |
| Электродвигатель транспортера стружки, кВт | 0,75 |
| Электродвигатель насоса смазки суппорта, кВт | 0,08 |
| Электродвигатель насоса смазки передней бабки, кВт | 0,18 |
| Габаритные размеры станка с ЧПУ (длина, ширина, высота), мм | 3200 х 2740 х 2600 |
| Масса станка с ЧПУ, кг | 9000 |
