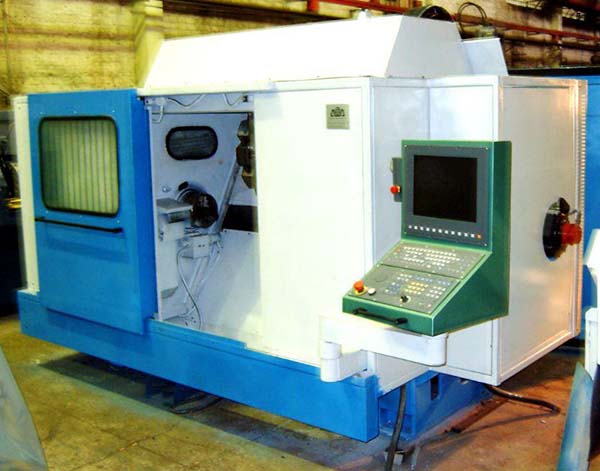

Токарно-револьверный станок 1П420ПФ40
По запросу
Токарно-револьверный станок 1П420ПФ40 относится к группе «Токарно-револьверные станки». Основные справочные параметры: Ø 450, Бердичев. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарно-револьверный станок 1П420ПФ40: описание и характеристики
Токарно-револьверный станок 1П420ПФ40 относится к группе «Токарно-револьверные станки». Основные справочные параметры: Ø 450, Бердичев.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1П426ДФ3 | 1П420ПФ40 |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 500 | 450 |
| Наибольший диаметр обрабатываемого изделия, мм | 250 | 200 |
| Наибольшая длина обрабатываемого изделия, мм | 130 |
| Диаметр зажимных патронов, мм | 250; 315 | 200 |
| Наибольший диаметр обрабатываемого прутка, мм | 65 | 50 |
| Диаметр отверстия в шпинделе, мм | 92 | 70 |
| Расстояние от торца шпинделя до грани револьверной головки, мм | 350..850 | — |
| Расстояние от оси шпинделя до основания станка, мм | 1120 |
| Количество инструментов в револьверной головке | 12 |
| Наибольшее сечение резцов в револьверной головке, мм | 25 х 25 |
| Диаметр отверстия в револьверной головке под цилиндрический хвостовик, мм | 40 |
| Пределы чисел оборотов шпинделя с зажимным патроном, об/мин | 30..1800 | 20..4000 |
| Пределы чисел оборотов приводного инструмента, об/мин | — | 20..2500; 20..1500 |
| Количество скоростей шпинделя, об/мин | 18 | Б/с |
| Конец шпинделя фланцевый по ГОСТ 12595-72 | 8 | 6 |
| Наибольший допустимый крутящий момент на шпинделе не менее, Нм (кг*м) | 500 |
| Наибольший допустимый крутящий момент на инструментальном шпинделе не менее, Нм (кг*м) | — | 10 |
| Наибольшее перемещение револьверного суппорта: продольное (Z)/ поперечное (X), мм | 560/ 340 | 630/ 240 |
| Диапазон скоростей продольных подач револьверного суппорта (Z), мм/мин | 1..6000 | 1..5000 |
| Диапазон скоростей поперечных подач револьверного суппорта (X), мм/мин | 0,5..3000 | 1..5000 |
| Скорость быстрых перемещений суппорта по оси Z/ X, м/мин | 15 | 10 |
| Диапазон скоростей круговых подач шпинделя (ось С), град/мин | — | 1..2000 |
| Наибольшее усилие подач револьверного суппорта по оси Z/ X, кН | 20/ 10 |
| Время поворота круглой револьверной головки, с | 2 |
| Время поворота шестигранной револьверной головки, с | 3 | — |
| Величина перемещения револьверного суппорта по оси Z/ X на один импульс, мм | 0,010/ 0,005 | 0,001/ 0,0005 |
| Дискретность задания кругового перемещения шпинделя, град | — | 0,001 |
| Количество инструментов в револьверной головке | 8; 6 | 12 |
| Наибольший диаметр приводного инструмента, мм | — | 12 |
| Точность позиционирования суппорта в продольном направлении (ось Z), мм | 0,025 |
| Точность позиционирования суппорта в поперечном направлении (ось Х), мм | 0,010 |
| Точность позиционирования шпинделя (ось С), мин | — | 2 |
| Наибольшее перемещение пиноли, мм | 180 |
| Количество электродвигателей на станке (с электронасосами), кВт | 6 | 12 |
| Электродвигатель главного привода, кВт | 18,5 | 30/ 22 |
| Электродвигатель привода продольной подачи (ось Z), Н*м | 13 | 13/13 |
| Электродвигатель привода поперечной подачи (ось Х), Н*м | 13 | 10/13 |
| Электродвигатель привода круговой подачи (ось С), Н*м | — | 10/13 |
| Электродвигатель приводного иструмента, Н*м | — | 10/13 |
| Электродвигатель привода смазочной системы коробки скоростей, кВт | 0,55 |
| Электродвигатель насоса гидропривода, кВт | 2,2 | 2,2 |
| Электродвигатель вентилятора гидростанции, кВт | — | 0,12 |
| Электродвигатель насоса охлаждения, кВт | 0,12 | 2 х 0,12 |
| Электродвигатель охлаждения дигателя главного движения, кВт | — | 0,25 |
| Электродвигатель привода экрана ограждения, кВт | — | 0,18 |
| Электродвигатель привода транспортера стружки, кВт | — | 0,55 |
| Суммарная мощность всех электродвигателей, кВт | 40,54/ 33,54 |
| Габаритные размеры станка (длина, ширина, высота), мм | 3525 х 1570 х 2655 | 3470 х 2260 х 2300 |
| Масса станка , кг | 8660 | 5900 |
