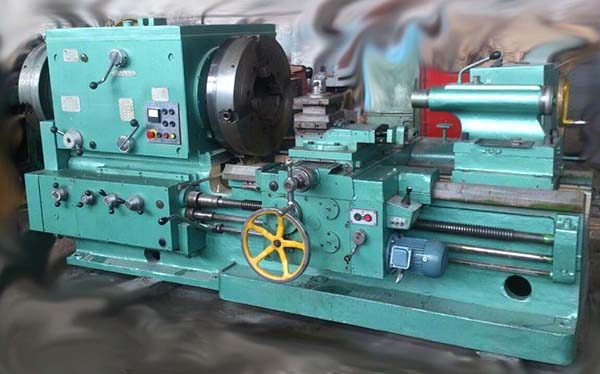

Специальный токарный станок 1М983
По запросу
Специальный токарный станок 1М983 относится к группе «Токарные многорезцовые и специальные станки». Основные справочные параметры: Ø 299, Саста. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Специальный токарный станок 1М983: описание и характеристики
Специальный токарный станок 1М983 относится к группе «Токарные многорезцовые и специальные станки». Основные справочные параметры: Ø 299, Саста.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | РТ983 | 1Н983 | 1А983 | 1М983 |
| Класс точности по ГОСТ 8-82 | Н | Н | Н | Н |
| Диаметр обрабатываемой трубы, мм | 70..320 | 70..260 | 73..299 | 73..299 |
| Длина обрабатываемой трубы, мм | 6000 |
| Наибольший диаметр заготовки над станиной, мм | 830 | 800 | 800 |
| Наибольший диаметр заготовки над суппортом, мм | 450 | 450 |
| Межцентровое расстояние (РМЦ), мм | 1065 | 1000, 2000, 3000, 4000 |
| Высота центров, мм | 400 | 400 |
| Наибольшая длина точения без конусной линейки, мм | 800 | 800 | 1000, 2000, 3000, 4000 | 800 |
| Наибольшая длина точения с конусной линейкой, мм | 420 | 500 | 420 |
| Длина конусной линейки, мм | 660 |
| Наибольшая масса устанавливаемой заготовки в центрах, кг | 3500 | 5000 | 5000 |
| Наибольшая масса устанавливаемой заготовки в патроне, кг | 2000 | 2000 |
| Диаметр сквозного отверстия в шпинделе, мм | 320 | 300 | 310 | 310 |
| Число ступеней частот прямого вращения шпинделя | 12 | 12 | 12 |
| Частота прямого вращения шпинделя, об/мин | 8..355 | 8..355 | 8..355 | 8..355 |
| Наибольший крутящий момент на шпинделе, кНм | 3 | 3 | 3 | 3 ± 0,5 |
| Наличие механизированного зажима кулачков патрона | да | да | да |
| Наибольшая длина хода каретки суппорта, мм | 800 | 800 | 1000 | 800 |
| Наибольший поперечный ход суппорта, мм | 500 | 500 | 500 | 500 |
| Цена деления лимба при поперечном перемещении суппорта, мм | 0,05 | 0,05 | 0,05 |
| Перемещение суппорта за один оборот лимба при поперечном перемещении суппорта, мм | 5 | 5 | 5 |
| Перемещение суппорта за один оборот лимба при продольном перемещении суппорта, мм | 300 | 300 | 300 |
| Число ступеней продольных и поперечных подач | 32 |
| Пределы рабочих подач продольных, мм/об | 0,06..1,02 | 0,064..1,025 | 0,06..2,0 | 0,06..2,0 |
| Пределы рабочих подач поперечных, мм/об | 0,028..0,536 | 0,031..0,0458 | 0,028..0,936 | 0,028..0,936 |
| Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин | 5,2/ 2 | 3,6/ 1,3 | 5,3/ 2,2 | 5,3/ 2,2 |
| Пределы шагов нарезаемых резьб метрических, мм | 1..28 | 1..12 | 1..28 | 1..28 |
| Пределы шагов нарезаемых резьб дюймовых | 28..1 | 24..2 | 28..2 | 28..2 |
| Наибольшее усилие резания в продольном направлении, кН | 28 | 15 | 6,8 |
| Наибольшее усилие резания в поперечном направлении, кН | 13 | 3,7 |
| Наличие гидроотскока | да | да | да |
| Наибольшее перемещение резцовых салазок, мм | 220 | 220 | 220 |
| Наибольшая высота резцов, мм | 32 х 32 | 32 х 32 | 32 х 32 |
| Наибольший угол поворота резцовых салазок, град | ±90° | ±90° | ±90° |
| Цена деления лимба, мм | 0,05 | 0,05 | 0,05 |
| Наибольшее перемещение пиноли, мм | 240 | 240 | 240 |
| Внутренний конус пиноли | Морзе 5 | Морзе 5 | Морзе 5 |
| Наибольшее поперечное перемещение задней бабки, мм | ±10 | ±10 | ±10 |
| Количество электродвигателей на станке | 5 | 5 | 5 |
| Электродвигатель главного привода, кВт (об/мин) | 14,5 | 16 | 16 |
| Электродвигатель быстрых перемещений суппорта, кВт (об/мин) | 1,1 (1420) | 1,1 (1420) | 1,1 (1420) |
| Электродвигатель зажима изделия, кВт (об/мин) | 2 (900) | 2 (900) | 2 (900) |
| Электродвигатель смазки коробки скоростей, кВт (об/мин) | 0,27 (1450) | 0,27 (1450) | 0,27 (1450) |
| Электродвигатель насоса охлаждения, кВт (об/мин) | 0,125 (2800) | 0,125 (2800) | 0,125 (2800) |
| Габариты станка (длина ширина высота), мм | 3615 х 2070 х 1565 | 3930 х 1860 х 1525 | 3640 х 2021 х 1675 | 3600 х 1910 х 1565 |
| Масса станка, кг | 9600 | 9050 | 10300 | 9100 |
