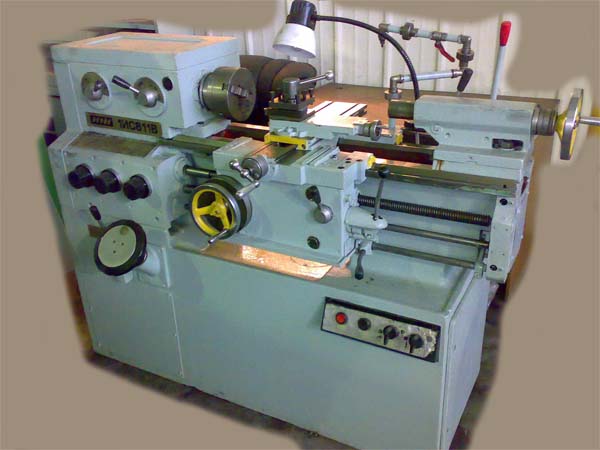

Токарный станок 1ИС611В
По запросу
Токарный станок 1ИС611В относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Ижевск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 1ИС611В: описание и характеристики
Токарный станок 1ИС611В относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Ижевск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1И611П | 250ИТВМ.01 | 1ИС611В |
| Класс точности по ГОСТ 8-82 | П | В | В |
| Наибольший диаметр заготовки над станиной, мм | 250 | 240 | 250 |
| Наибольший диаметр заготовки над суппортом, мм | 125 | 168 | 125 |
| Наибольшая длина заготовки (РМЦ), мм | 500 | 500 | 500 |
| Высота центров, мм | 130 | 150 | 130 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 130 | 127 | 130 |
| Диаметр сквозного отверстия в шпинделе, мм | 25 | 25 | 25 |
| Наибольший диаметр прутка, мм | 24 | 24 | 24 |
| Число ступеней частот прямого вращения шпинделя | 21 |
| Частота прямого вращения шпинделя, об/мин | 20..2000 | 25..2500 | 25..2500 |
| Число ступеней частот обратного вращения шпинделя | 21 |
| Частота обратного вращения шпинделя, об/мин | 20..2000 | 25..2500 | 25..2500 |
| Размер внутреннего конуса в шпинделе, М | Морзе 4 | Морзе 4 | Морзе 4 |
| Конец шпинделя по ГОСТ 12593-72 | 4 | 4 | 4 |
| Наибольшее продольное перемещение (длина хода каретки; длина обточки) по валику и по винту, мм | 500 | 500 | 500 |
| Наибольшие размеры державки резцов, мм | 16 х 16 | 16 х 16 | 16 х 16 |
| Высота от опорной поверхности резца до линии центров, мм | 16 | 16 | 16 |
| Цена деления лимба при продольном перемещении, мм | 0,1 | 0,1 | 0,1 |
| Цена деления лимба при поперечном перемещении, мм | 0,01 | 0,01 | 0,01 |
| Число ступеней продольных подач | 25 |
| Пределы рабочих подач продольных, мм/об | 0,01..1,8 | 0,01..1,8 | 0,01..3,0 |
| Пределы рабочих подач поперечных, мм/об | 0,005..0,9 | 0,005..0,9 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | нет | нет | нет |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | нет | нет | нет |
| Пределы шагов нарезаемых резьб метрических, мм | 0,2..48 | 0,2..48 | 0,2..48 |
| Пределы шагов нарезаемых резьб дюймовых | 24..0,5 | 24..0,5 | 24..0,5 |
| Пределы шагов нарезаемых резьб модульных | 0,2..30 | 0,2..12 | 0,2..30 |
| Пределы шагов нарезаемых резьб питчевых | нет | нет | нет |
| Резьбоуказатель | нет |
| Защита от перегрузки | есть |
| Блокировка | есть |
| Выключающие упоры | есть |
| Быстрое перемещение | нет |
| Наибольший угол поворота, град | 160 |
| Цена деления шкалы поворота, град | 1 | 1 | 1 |
| Наибольшее перемещение резцовых салазок (верхнего суппорта), мм | 120 |
| Цена деления лимба перемещения резцовых салазок, мм | 0,05 |
| Конус | Морзе 3 | Морзе 3 | Морзе 3 |
| Наибольшее перемещение пиноли, мм | 85 |
| Цена деления линейки перемещения пиноли, мм | 1 |
| Цена деления лимба перемещения пиноли, мм | 0,05 |
| Поперечное смещение, мм | ±10 |
| Количество электродвигателей на станке | 3 | 3 | 3 |
| Электродвигатель главного привода, кВт | 3 | 3 | 3 |
| Тип электродвигателя главного привода | АОЛ2-32-4 | АИР100S4ПУ3 | 4А100S4 |
| Электродвигатель быстрых перемещений, кВт | нет | нет | нет |
| Электродвигатель насоса смазки, кВт | 0,08 | 0,09 |
| Электродвигатель насоса охлаждения, кВт | 0,05 | 0,12 |
| Габариты станка (длина ширина высота), мм | 1770 х 970 х 1300 | 1790 х 810 х 1400 | 1880 х 830 х 1339 |
| Масса станка, кг | 1120 | 1180 | 1200 |
