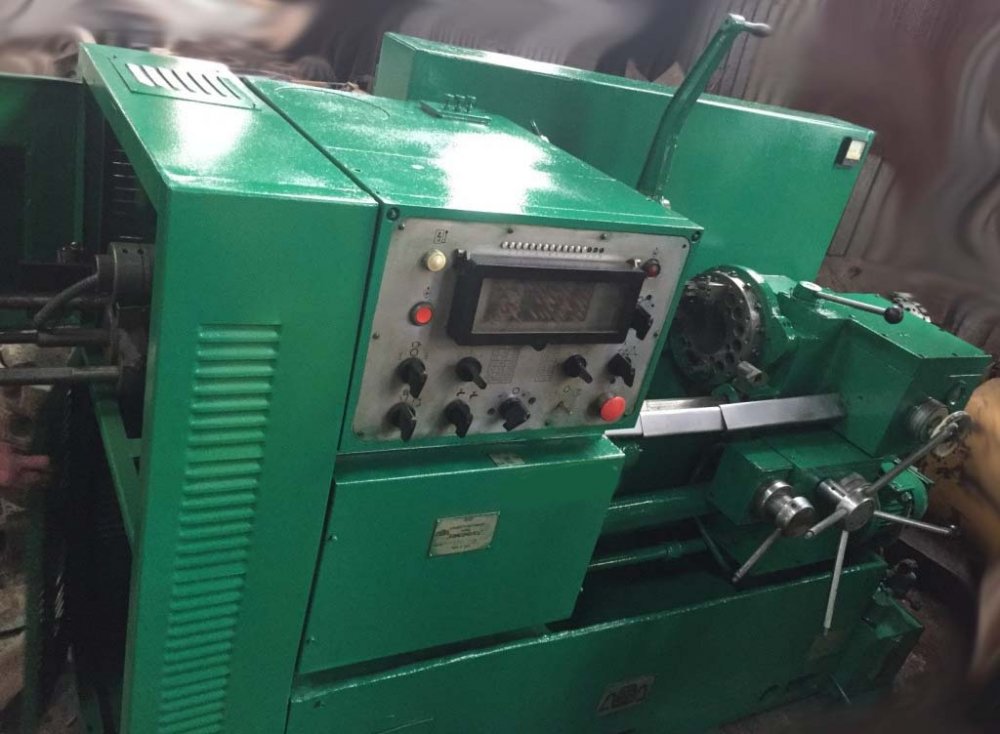

Токарно-револьверный станок 1Г340П
По запросу
Токарно-револьверный станок 1Г340П относится к группе «Токарно-револьверные станки». Основные справочные параметры: Ø 400, Бердичев. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарно-револьверный станок 1Г340П: описание и характеристики
Токарно-револьверный станок 1Г340П относится к группе «Токарно-револьверные станки». Основные справочные параметры: Ø 400, Бердичев.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1341 | 1К341 | 1Г340п |
| Класс точности станка Н по ГОСТ 8—71 | Н | Н | П |
| Точность обработки по длине, мм | 0,06..0,08 |
| Точность обработки по диаметру, класс | 2а |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 400 | 400 | 400 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 380 | 380 | 380 |
| Наибольший диаметр обрабатываемого прутка на переднем зажиме, мм | 40 | 40 | 40 |
| Наибольшая сторона квадрата обрабатываемого прутка, мм | 27 | 27 | 27 |
| Наибольший размер «под ключ» обрабатываемого шестигранника, мм | 32 | 32 | 32 |
| Наибольший диаметр обрабатываемого изделия в патроне, мм | 200 | 200 |
| Наибольшая длина подачи прутка, мм | 150 | 100 | 100 |
| Наибольшая длина прутка, мм | 3000 | 3000 | 3000 |
| Наибольший диаметр обрабатываемого прутка в зажимной и подающей трубе круглого / шестигранного, мм | 40/ 32 | 40/ 32 | 40/ 32 |
| Высота центров, мм | 200 | 200 | 200 |
| Расстояние от торца шпинделя до револьверной головки, мм | 32..630 | 82..630 | 120..630 |
| Наибольшая длина нарезаемой резьбы резьбонарезным устройством, мм | 50 | 50 |
| Диаметр отверстия в шпинделе, мм | 62 | 62 | 62 |
| Количество рабочих скоростей шпинделя в двух автоматических диапазонах) — прямое вращение / обратное вращение | 8/ 4 | 8/ 4 | 12/ 6 |
| Пределы чисел оборотов шпинделя пруткового исполнения: прямое вращение, об/мин | 60..2000 | 60..2000 | 45..2000 |
| Частота вращения шпинделя в I диапазоне: прямое вращение, об/мин | 60,100,475,800 | 45,90,180,355 ,710,1400 |
| Частота вращения шпинделя во II диапазоне: прямое вращение, об/мин | 150,265,1180,2000 | 63,125,250,500 ,1000,2000 |
| Пределы чисел оборотов шпинделя пруткового исполнения: обратное вращение, об/мин | 60, 100, 150, 265 | 60, 100, 150, 265 | 45..250 |
| Пределы чисел оборотов шпинделя патронного исполнения: прямое вращение (скоростное исполнение), об/мин | 36..1600 (56..2500) |
| Конец шпинделя фланцевый по ГОСТ 12595-75 | 1-6Ц |
| Наибольший крутящий момент на шпинделе не менее, Нм (кг*м) | 234 (23,4) |
| Наибольшее перемещение револьверного суппорта: продольное (Z), мм/ Круговое, град | 560/ 360° | 548/ 360° | 510/ 360° |
| Число упоров | 16 | 16 |
| Количество продольных/ поперечных подач револьверного суппорта | 7/ 6 | 12/ 12 |
| Диапазон скоростей продольных подач револьверного суппорта, мм/об | 0,05..1,6 | 0,03..2,0 | 0,035..1,6 |
| Диапазон скоростей поперечных подач револьверного суппорта, мм/об | 0,02..0,6 | 0,02..0,8 |
| Быстрое продольное перемещение револьверного суппорта, мм/мин | нет | нет | 6/ 3 |
| Количество инструментов в револьверной головке | 16 | 16 | 16 |
| Диаметр отверстий в револьверной головке, мм | 30, 40 | 30, 40 | 30, 40 |
| Диаметр расположения отверстий в револьверной головке, мм | 200 | 200 | 200 |
| Перемещение продольное револьверной головки на одно деление лимба, мм | 0,5 | 0,5 |
| Перемещение поперечное револьверной головки на одно деление лимба, мм | 0,5 | 0,01; 0,5 |
| Количество электродвигателей на станке, кВт | 3 | 3 | 5 |
| Электродвигатель главного привода, кВт (об/мин) | 5,5 (1450) | 5,5 (1450) | 6,0/6,2 (960/ 1440) |
| Электродвигатель ускоренных продольных перемещений револьверного суппорта, кВт (об/мин) | — | — | 1,1/ 1,5 (1420/ 2880) |
| Электродвигатель насоса гидропривода (зажим и подача прутка), кВт (об/мин) | 1,1 | 1,5 | 1,5 (1415) |
| Электродвигатель насоса охлаждения, кВт (об/мин) | 0,125 (2800) | 0,125 (2800) | 0,125 (2800) |
| Электродвигатель насоса смазки, кВт (об/мин) | — | — | 0,37 (1365) |
| Суммарная мощность всех электродвигателей, кВт | 9,09 |
| Габаритные размеры станка (длина, ширина, высота), мм | 3000 х 1200 х 1600 | 2200 х 1200 х 1380 | 2800 х 1200 х 1400 |
| Масса станка, кг | 2200 | 2400 | 3000 |
