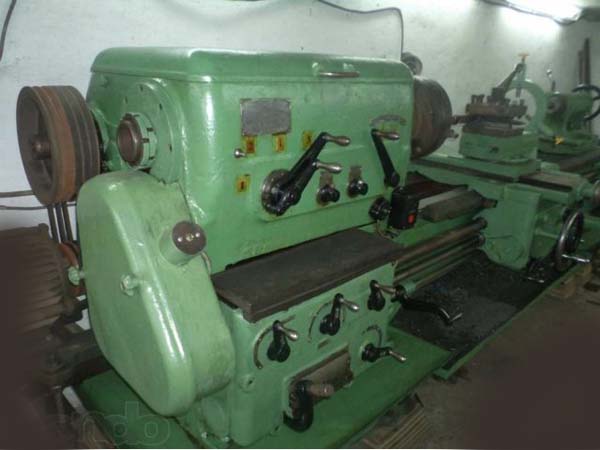

Токарный станок 1Д63А
По запросу
Токарный станок 1Д63А относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 615, Тбилиси. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 1Д63А: описание и характеристики
Токарный станок 1Д63А относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 615, Тбилиси.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1Д63А |
| Класс точности по ГОСТ 8-82 | Н |
| Наибольший диаметр заготовки над станиной, мм | 615 |
| Наибольший диаметр заготовки над суппортом, мм | 345 |
| Высота центров, мм | 300 |
| Наибольшая длина заготовки (РМЦ), мм | 1500, 3000 |
| Наибольшая длина обточки, мм | 1310, 2810 |
| Наибольшие размеры резца, мм | 30 х 30 |
| Высота от опорной поверхности резца до линии центров, мм | 32,5 |
| Наибольшее расстояние от линии центров до кромки резцедержателя, мм | 325 |
| Диаметр сквозного отверстия в шпинделе, мм | 70 |
| Наибольший диаметр прутка, мм | 68 |
| Число ступеней частот прямого вращения шпинделя | 18 |
| Частота прямого вращения шпинделя, об/мин | 14..750 |
| Число ступеней частот обратного вращения шпинделя | 18 |
| Частота обратного вращения шпинделя, об/мин | 22..945 |
| Размер внутреннего конуса в шпинделе, М | Морзе 5 |
| Конец шпинделя | М120 х 6 |
| Торможение шпинделя | есть |
| Наибольшая длина хода каретки от руки, мм | 1510, 3010 |
| Наибольшая длина хода каретки по валику, мм | 1310, 2810 |
| Наибольшая длина хода каретки по винту, мм | 1310, 2810 |
| Число ступеней продольных подач | 26 |
| Пределы рабочих подач продольных, мм/об | 0,15..2,65 |
| Число ступеней поперечных подач | 26 |
| Пределы рабочих подач поперечных, мм/об | 0,05..0,9 |
| Поперечное перемещение на одно деление лимба, мм | 0,05 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,05 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | нет |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | нет |
| Пределы шагов нарезаемых резьб метрических, мм | 1..224 |
| Пределы шагов нарезаемых резьб дюймовых | 2..28 |
| Пределы шагов нарезаемых резьб модульных | 0,25п.. 56п |
| Количество нарезаемых резьб питчевых | нет |
| Пределы шагов нарезаемых резьб питчевых | нет |
| Конус | Морзе 5 |
| Наиболшее перемещение пиноли, мм | 205 |
| Поперечное смещение, мм | ±15 |
| Количество электродвигателей на станке | 2 |
| Мощность электродвигателя главного привода, кВт | 10 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,12 |
| Насос охлаждения (помпа) | ПА-22 |
| Габариты станка (длина ширина высота), мм | 3610 х 1690 х 1275 5110 х 1690 х 1275 |
| Масса станка, кг | 3920 |
