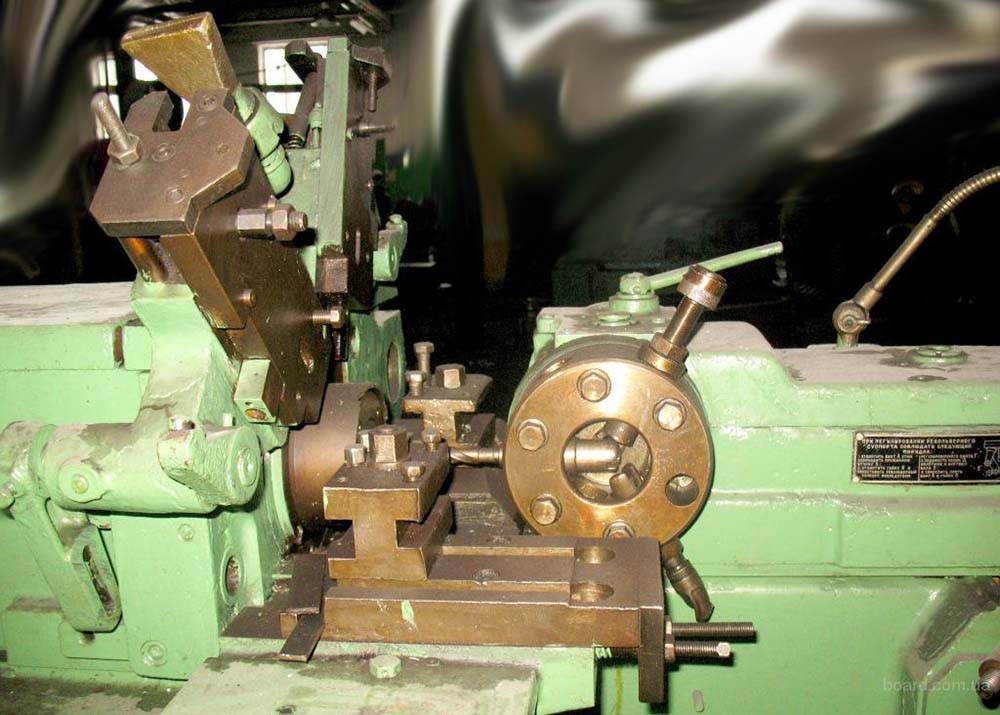

Одношпиндельный токарный автомат 1Б140
По запросу
Одношпиндельный токарный автомат 1Б140 относится к группе «Токарные автоматы и полуавтоматы одношпиндельные». Основные справочные параметры: Ø 40, Хабаровск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Одношпиндельный токарный автомат 1Б140: описание и характеристики
Одношпиндельный токарный автомат 1Б140 относится к группе «Токарные автоматы и полуавтоматы одношпиндельные». Основные справочные параметры: Ø 40, Хабаровск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1И140п | 1И125п | 1Б140 | 1Б125 |
| Класс точности станка Н по ГОСТ 8—71 | П | П | Н | Н |
| Наибольший диаметр обрабатываемого прутка при внутренней/ внешней подаче, мм | 40/ 45 | 25/ 30 | 40/ 45 | 28/ 30 |
| Наибольшая сторона квадрата обрабатываемого квадратного прутка при внутренней/ внешней подаче, мм | 34/ 38 | 22/ 24 |
| Наибольший размер «под ключ» обрабатываемого шестигранника при внутренней/ внешней подаче, мм | 28/ 30 | 17/ 22 |
| Наибольший размер резьбы, нарезаемой метчиком по стали, мм | М24х3 | М16х2 | М20х2,5 | М18х2,5 |
| Наибольший размер резьбы, нарезаемой метчиком по латуни, мм | М27х3 | М18х2,5 | М27х3 | М20х2,5 |
| Наименьший размер резьбы, нарезаемой метчиком по стали и латуни, мм | М6х1 | М5х0,8 |
| Наибольший размер резьбы, нарезаемой плашкой по стали, мм | М27х3 | М18х2,5 | М24х2,5 | М18х2,5 |
| Наибольший размер резьбы, нарезаемой плашкой по латуни, мм | М30х3,5 | М20х2,5 | М36х4 | М24х3 |
| Наименьший размер резьбы, нарезаемой плашкой по стали и латуни, мм | М6х1 | М5х0,8 | М6х1 | М5х0,8 |
| Наибольшая длина подачи прутка, мм | 110 | 110 | 100 | 100 |
| Наибольшая длина прутка, мм | 3000 | 3000 | 3000 | 3000 |
| Диаметр отверстия в шпинделе, мм | 53 | 53 | 53 | 37 |
| Расстояние от торца шпинделя до револьверной головки, мм | 85..235 | 85..235 | 75..210 | 75..210 |
| Количество рабочих скоростей шпинделя | б/с | б/с | 13 | 13 |
| Пределы чисел оборотов шпинделя при прямом (левом) вращении, об/мин | 16..4000 | 16..4000 | 160..2500 | 80..1250 |
| Зажим изделия | Автомат | Автомат | Автомат | Автомат |
| Переключение скоростей на ходу | Есть | Есть | Есть | Есть |
| Защита от перегрузок | Есть | Есть | Есть | Есть |
| Время оборота распределительного вала, с | 7,4..1000 | 7,4..1000 | 10,1..608,3 | 10,1..608,3 |
| Ускоренное вращение распределительного вала, об/мин | 8 | 8 |
| Время переключения скорости вращения шпинделя, с | 0,5 | 0,5 |
| Время поворота револьверной головки на одну позицию, с | 1 | 1 | 1 | 1 |
| Время подачи и зажима прутка, с | 1 | 1 | 1 | 1 |
| Наибольший крутящий момент на шпинделе не менее, Нм (кг*м) | 200 | 200 |
| Наибольшее продольное (Z) перемещение револьверного суппорта, мм | 100 | 100 | 100 | 100 |
| Наибольшая длина проточки от револьверного суппорта, мм | 100 | 100 | 90 | 90 |
| Диаметр револьверной головки, мм | 180 | 180 | 160 | 160 |
| Наибольшая длина регулировки револьверного суппорта, мм | 50 | 50 | 35 | 35 |
| Диаметр отверстий в револьверной головке, мм | 32 | 32 | 31, 75 | 31, 75 |
| Количество поперечных горизонтальных суппортов | 2 | 2 | 2 | 2 |
| Наибольший ход поперечных суппортов, мм | 45 | 45 | 45 | 45 |
| Наибольший величина регулировки поперечных суппортов, мм | 15 | 15 | 10 | 10 |
| Наибольшее перемещение поперечных суппортов на одно деление лимба, мм | 0,05 | 0,05 | 0,062 | 0,062 |
| Количество вертикальных суппортов | 2 | 2 | 2 | 2 |
| Наибольший ход вертикальных суппортов, мм | 45 | 45 | 45 | 45 |
| Наибольший величина регулировки вертикальных суппортов, мм | 15 | 15 | 10 | 10 |
| Количество продольных суппортов | 1 | 1 | 1 | 1 |
| Наибольший ход продольного суппорта, мм | 80 | 80 | 70 | 70 |
| Количество инструментов в револьверной головке | 8 | 8 | 6 | 6 |
| Количество электродвигателей на станке | 5 | 5 | 5 | 5 |
| Электродвигатель главного привода, кВт (об/мин) | 11 (910) | 11 (910) | 5,5 | 5,5 |
| Электродвигатель привода вспомогательного вала, кВт (об/мин) | 1,1 (920) | 1,1 (920) | 1,1 | 1,1 |
| Электродвигатель насоса смазки, кВт (об/мин) | 0,25 (1380) | 0,25 (1380) | 0,125 | 0,125 |
| Электродвигатель насоса охлаждения, кВт (об/мин) | 0,6 (2800) | 0,6 (2800) | 0,125 | 0,125 |
| Электродвигатель привода приспособлений, кВт (об/мин) | 0,7 | 0,7 |
| Суммарная мощность всех электродвигателей, кВт | 7,29 | 7,29 | 7,25 | 7,25 |
| Габаритные размеры станка (длина, ширина, высота), мм | 2180 х 1180 х 1700 | 2180 х 1180 х 1700 | 1900 х 900 х 1580 | 1900 х 900 х 1580 |
| Масса станка, кг | 3000 | 3000 | 2300 | 2300 |
