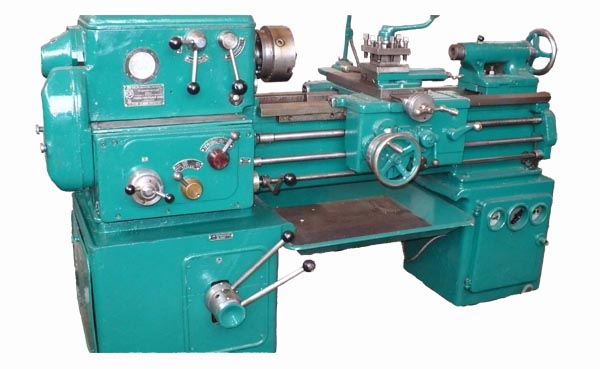

Токарный станок 1А616
По запросу
Токарный станок 1А616 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 1А616: описание и характеристики
Токарный станок 1А616 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1616 | 1А616 1971г | 1А616п 1961г | 16Б16 |
| Класс точности по ГОСТ 8-82 | Н | Н | П | Н, П |
| Наибольший диаметр заготовки, обрабатываемой над станиной, мм | 320 | 320 | 320 | 320 |
| Наибольший диаметр заготовки, обрабатываемой над суппортом, мм | 175 | 180 | 180 | 180 |
| Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм | 750 | 710 | 710 | 500,750,1000 |
| Наибольшая длина обтачивания, мм | 700 | 660 | 660 | 960 |
| Высота от опорной поверхности резца до линии центров, мм | 20 | 25 | 25 | 25 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 185 | 170 | 170 | 185 |
| Высота оси центров над плоскими направляющими станины (высота центров), мм | 160 | 165 | 165 | 175 |
| Диаметр сквозного отверстия в шпинделе, мм | 30 | 35 | 35 | 45 |
| Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм | 29 | 34 | 34 | 44 |
| Частота прямого вращения шпинделя, об/мин | 19..1415 | 9..1800 | 11,2..2240 | 25..2500 |
| Число ступеней частот прямого вращения шпинделя | 24 | 21 | 21 | 21 |
| Частота обратного вращения шпинделя, об/мин | 19..1415 | 9…1800 | 11,2..2240 | 25…1250 |
| Число ступеней частот обратного вращения шпинделя | 24 | 21 | 21 | 18 |
| Размер внутреннего конуса в шпинделе, М | Морзе 5 | Морзе 5 | Морзе 5 | Морзе 6 |
| Конец шпинделя по ГОСТ 12593-72 | 6К | 6К | 6К |
| Торможение шпинделя | нет | есть | есть | есть |
| Блокировка рукояток | нет | есть | есть | есть |
| Точность, тип и размер подшипника в передней опоре | АВ 3182115 75х115-30 | А 3182116 80х125-34 | А 3182116 80х125-35 | 4-697716Л 80х140-85 |
| Наибольшее перемещение продольной каретки суппорта от руки, по валику, по винту, мм | 850/ 750/ 750 | 670/ 670/ 670 | 670/ 670/ 670 | 500, 750 |
| Наибольшее перемещение поперечной каретки суппорта от руки, по винту, мм | 210/ 90/ нет | 195/ — /195 | 195/ — /195 | 220 |
| Цена деления лимба продольного перемещения суппорта, мм | 1 | 1 | 1 | 1 |
| Цена деления лимба поперечного перемещения суппорта, мм | 0,02 | 0,05 | 0,05 | 0,025 |
| Продольное перемещение на один оборот лимба, мм | 110 | 110 | 100 |
| Поперечное перемещение на один оборот лимба, мм | 5 | 5 | 5 |
| Число ступеней продольных подач | 140 |
| Пределы продольных рабочих подач, мм/об | 0,07..1,67 | 0,065..0,91 | 0,05..2,5 | 0,05..2,8 |
| Пределы поперечных рабочих подач, мм/об | 0,02..1,24 | 0,065..0,91 | 0,05..1,5 | 0,025..1,4 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | нет | нет | нет | 4 |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | нет | нет | нет | 2 |
| Пределы шагов нарезаемых резьб метрических, мм | 0,5..9 | 0,5…24 | 0,5..6 | 0,25…56 |
| Пределы шагов нарезаемых резьб дюймовых | 38..2 | 56..1 | 48..2,5 | 112..0,5 |
| Пределы шагов нарезаемых резьб модульных | 0,5..9 | 0,25..22 | 0,25..5 | 0,25..56 |
| Пределы шагов нарезаемых резьб питчевых | нет | 128…2 | 128..1,25 | 112…0,5 |
| Наибольшее перемещение резцовых салазок, мм | 105 | 120 | 120 | 120 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,02 | 0,05 | 0,05 | 0,02 |
| Перемещение резцовых салазок на один оборот лимба, мм | 2 |
| Наибольший угол поворота резцовых салазок, град | ±45° | ±90° | ±90° | ±90° |
| Цена деления шкалы поворота резцовых салазок, град | 1° | 1° | 1° | 1° |
| Наибольшее сечение державки резца, мм | 20 х 30 | 20 х 25 | 20 х 25 | 20 х 25 |
| Высота от опорной поверхности резца до оси центров (высота резца), мм | 20 | 25 | 25 | 25 |
| Число резцов в резцовой головке | 4 | 4 | 4 | 4 |
| Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 | Морзе 4 | Морзе 4 | Морзе 4 | Морзе 5 |
| Наибольшее перемещение пиноли, мм | 95 | 120 | 120 | 120 |
| Перемещение пиноли на одно деление лимба, мм | 1 | 1 | 1 | 0,05 |
| Величина поперечного смещения корпуса бабки, мм | ±10 | ±10 | ±10 | ±5 |
| Количество электродвигателей на станке | 3 | 2 | 2 | 4 |
| Привод главного движения, кВт | 2,8/ 1420 | 4 | 4,5 | 4,2; 7,5 |
| Тип электродвигателя главного привода | АОЛ42-4 | АО2-41-4 | А51-4-Щ2-К1 | 4А132М8/4У3 |
| Привод ускоренных перемещений, кВт | — | — | — | 0,37 |
| Привод маслонасоса в станции смазки С48-14М, кВт | 0,1 | — | — | 0,12 |
| Привод насоса охлаждения, кВт | 0,1 | 0,125 | 0,125 | 0,125 |
| Насос охлаждения (помпа) | ПА-22 | ПА-22 | ПА-22 | ПА-22 |
| Габариты станка (длина ширина высота), мм | 2355 х 852 х 1275 | 2135 х 1225 х 1220 | 2135 х 1225 х 1220 | 2025 х 1110 х 2270 |
| Масса станка, кг | 1850 | 1500 | 1500 | 1900 |
