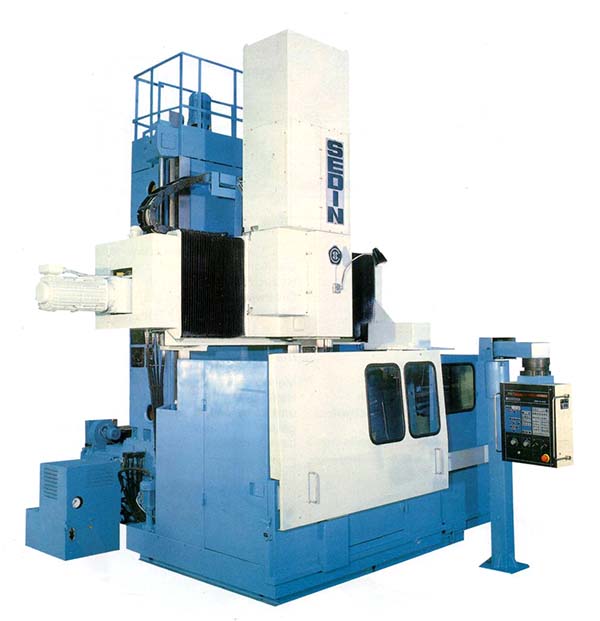

Токарно-карусельный станок 1А516МФ3
По запросу
Токарно-карусельный станок 1А516МФ3 относится к группе «Токарно-карусельные станки». Основные справочные параметры: Ø 1600, Краснодар. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарно-карусельный станок 1А516МФ3: описание и характеристики
Токарно-карусельный станок 1А516МФ3 относится к группе «Токарно-карусельные станки». Основные справочные параметры: Ø 1600, Краснодар.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1А512МФ3 | 1А516МФ3 |
| Наибольший диаметр изделия, мм | 1450 | 1800 |
| Наибольшая высота обрабатываемого изделия, мм | 1000 | 1000 |
| Диаметр планшайбы, мм | 1120 | 1400 |
| Диаметр центрирующего отверстия в планшайбе, мм | 150Н7 | 260Н7 |
| Наибольшая масса устанавливаемого изделия при 5—80 оборотах планшайбы в минуту, кг | 10000 | 15000 |
| Расстояние от основания станка до рабочей поверхности планшайбы, мм | 1000 | 1000 |
| расточной ползун сечением, мм | 210 x 210 | 210 x 210 |
| Наибольшее горизонтальное перемещение суппорта, мм | 1350 | 1350 |
| Наибольшее вертикальное перемещение, мм | 800 | 800 |
| Диаметр отверстий револьверной головки суппорта, мм | 70А | 70А |
| Наибольшая высота сечения державки резца по СТ СЭВ 153-75, мм | 50 | 50 |
| Конусное отверсте под инструмент в расточной оправке, мм | Морзе 6 | Морзе 6 |
| Количество резцедержателей в магазине инструментов | 10 | 10 |
| Наибольшее перемещение, мм | 820 | 820 |
| Скорость перемещения, мм/мин | 400 | 400 |
| Число скоростей планшайбы | Б/с | Б/с |
| Число оборотов планшайбы в минуту, об/мин | 1..335 | 0,8..278 |
| Число подач суппортов | Б/с | Б/с |
| Скорость рабочей подачи суппорта, мм/мин | 0,1..1000 | 0,1..1000 |
| Наибольшее допускаемое усилие резания суппортом, кН | 50 | 50 |
| Скорость установочных перемещений вертикального суппорта, мм/мин | 5000 | 5000 |
| Наибольший допустимый крутящий момент на планшайбе, кН*м | 28 | 35 |
| Род тока питающей электросети | 380 В, 50 Гц | 380 В, 50 Гц |
| Электродвигатель постоянного тока привода главного движения, кВт (Номинальная/максимальная частота вращения, об/мин) | 55 (600/1800) | 55 (600/1800) |
| Электродвигатель постоянного тока привода подач, Н*м (Номинальная/максимальная частота вращения, об/мин) | 47 (750/ 1000) | 47 (750/ 1000) |
| Электродвигатель перемещения поперечины, кВт (об/мин) | 7,5 (1500) | 7,5 (1500) |
| Электродвигатель установки поперечины, кВт (об/мин) | 3 (1500) | 3 (1500) |
| Электродвигатель зажима инструмента, кВт (об/мин) | 1,1 (1000) | 1,1 (1000) |
| Электродвигатель гидростанции, кВт (об/мин) | 2,2 (1000) | 2,2 (1000) |
| Суммарная мощность всех электродвигателей на станке, кВт | 71 | 71 |
| Тип УЧПУ | БОШ CNC «Альфа-2» | БОШ CNC «Альфа-2» |
| Количество одновременно работающих координат | 2 | 2 |
| Программоноситель | Перфолента | Перфолента |
| Габарит станка (длнна х ширина х высота), мм | 5250 х 5320 х 5000 | 5250 х 4050 х 5000 |
| Масса станка, кг | 23650 | 24650 |
